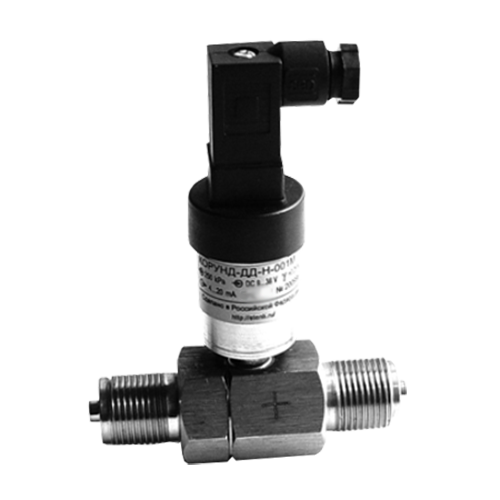

КОРУНД-ДДН-001MRS датчики дифференциального давления с RS485

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: RS-485

Присоединение к процессу: 7/16-20UNF, G1/2, G1/4, М10х1, М12х1, М12х1,5, М14х1,5, М20х1,5

Маркировка взрывозащиты: нет

Описание

Датчики КОРУНД-ДДН-001MRS с RS485 предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами. Датчики обеспечивают непрерывное преобразование измеряемого параметра - разности давлений жидких и газообразных сред, неагрессивных к материалам контактирующих изделий (нержавеющие сплавы AISI316L), в выходной цифровой сигнал по стандарту RS 485 Modbus RTU.

В датчиках дифференциального давления КОРУНД-ДДН-001MRS применение цифрового выхода по стандарту RS-485 Modbus RTU обеспечивает высокую помехозащищенность информационного сигнала.

При создании датчиков давления КОРУНД-ДДН-001MRS с RS485 удалось совместить высокие метрологические и эксплуатационные характеристики в компактном современном исполнении.

Датчики разности давлений КОРУНД-ДДН-001МRS могут подключаться с помощью USB/Serial - адаптера к ПК для конфигурирования, градуировки и получения данных измерения в процессе эксплуатации. Для взаимодействия датчика с ПК используется программа Modbus Master, или иная стандартная программа протокола Modbus RTU.

Технические характеристики

Диапазон измерений (Пределы уставок) 0...10 кПа - 0...4,0 МПа
Основная погрешность ±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность

Диапазон компенсации температурной погрешности:
0...+50°С (базовое исполнение).
-10…+70°С.
-40…+80°С.

Температура контролируемой среды -40...+80°С
Материалы изготовления Корупс: AISI 316L; Уплотнение NBR, FKM; Мембрана AISI 316L
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65, IP68
Питание = 12...30 В
Тип электроподключения DIN43650A (4-конт.)

DIN43650С (4-конт.)

РС4-ТВ

кабельные выводы IP65 или IP68

Структура обозначения, пример заказа

КОРУНД
-ДДН-001MRS
-107
-УХЛ3.1
-IP65
-0,25
-1,6 МПа
-1070
Л-

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Характеристика выходного сигнала:
Обозначение отсутствует: Линейная возрастающая
Л-: Линейная убывающая
К+: Корнеизвлекающая возрастающая
К-: Корнеизвлекающая убывающая

Диапазон компенсации температурной погрешности:
0050: 0...+50°С
1070: -10...+70°С
4080: -40...+80°С

Верхний предел измерения и единицы измерения: 10 кПа; 16 кПа; 25 кПа; 40 кПа; 60 кПа; 100 кПа; 160 кПа; 250 кПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа

Основная приведенная погрешность:
≤ ±0,1%
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений: 107 - 10 кПа; 16 кПа; 25 кПа; 40 кПа; 60 кПа 100 кПа; 160 кПа; 250 кПа

Измеряемый параметр (дифференциальное давление), номер модели (RS - выходной цифровой сигнал по стандарту RS 485 Modbus RTU)

Наименование модели

Варианты исполнений

  • Общепромышленное исполнение.
  • Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
  • Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
  • Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

  • Датчик давления КОРУНД.
  • Руководство по эксплуатации.
  • Паспорт.
