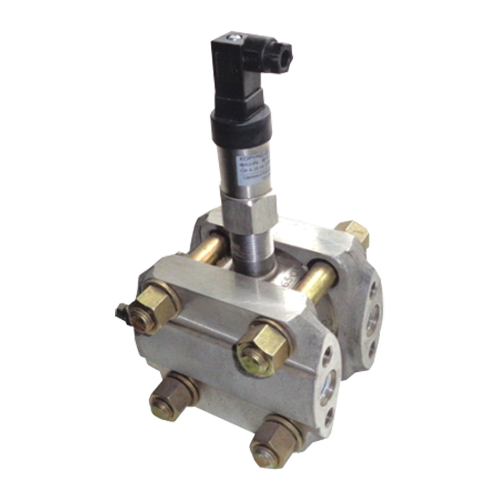

КОРУНД-ДДИВ-001MH датчики давления-разрежения с HART

Скачать PDF

Вид давления: Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 4-20 мА

Присоединение к процессу: G1/2, G1/4, К1/2, К1/4, М10х1, М12х1, М12х1,25, М20х1,5, М24х1,5

Маркировка взрывозащиты: нет

Описание

Датчики давления-разрежения КОРУНД-ДДИВ-001MH с выходным сигналом 4-20 мА, а также цифровыми сигналами по HART-протоколу, производят непрерывное преобразование измеряемого параметра и преобразования его значений в соответствующий выходной сигнал.

Датчики избыточного давления-разрежения КОРУНД-ДДИВ-001MH могут подключаться с помощью HART-модема к персональному компьютеру по HART-протоколу для конфигурирования, градуировки и получения данных измерения в процессе эксплуатации. Для взаимодействия датчика с ПК используется программа HARTtool или аналогичная.

Процедура конфигурирования датчика КОРУНД-ДДИВ-001MH с HART включает в себя:

  • Изменение значений верхнего и нижнего пределов измерений.
  • Выбор зависимости выходного сигнала от входного (линейная или корнеизвлекающая, возрастающая или убывающая).
  • Выбор времени демпфирования.
  • Выбор единицы измерений.

Технические характеристики

Диапазон измерений (Пределы уставок) от -0,125...0,125 кПа до -20...20 кПа
Основная погрешность ±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность

Диапазон компенсации температурной погрешности:
0...+50°С (базовое исполнение).
-10…+70°С.
-40…+80°С.

Температура контролируемой среды -40...+80°С
Материалы изготовления Нержавеющие сплавы AISI316L, 12Х18Н10Т, 42НХТЮ
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65, IP68
Питание = 9...36 В
Тип электроподключения DIN43650A (4-конт.)

DIN43650С (4-конт.)

РС4-ТВ

кабельные выводы IP65 или IP68

Структура обозначения, пример заказа

КОРУНД
-ДДИВ-001MH
-132
-УХЛ3.1
-IP68
-1,0
-10 кПа
-0050
-DIN43650С (4-конт.)

Электрическое присоединение:
КС: DIN43650С (4-конт.) (базовое исполнение)
КА: DIN43650A (4-конт.)
РС: РС4-ТВ
П65: Кабельный вывод IP65 с указанием длины кабеля в метрах
П68: Кабельный вывод IP68 с указание

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Диапазон компенсации температурной погрешности:
0050: 0...+50°С
1070: -10...+70°С
4080: -40...+80°С

Верхний предел измерения и единицы измерения: -0,125...0,125 кПа; -0,2...0,2 кПа; -0,3(-0,315)...0,3(0,315) кПа; -0,5...0,5 кПа; -0,8...0,8 кПа; -1,25...1,25 кПа; -2,0...2,0 кПа; -3,0(-3,15)...3,0(3,15) кПа; -5,0...5,0 кПа; -8,0...8,0 кПа; -12,5...12,5 кП

Основная приведенная погрешность:
≤ ±0,1% (кроме исполнения 131)
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений, 132: -1,25...1,25 кПа; -2,0...2,0 кПа; -3,0(-3,15)...3,0(3,15) кПа; -5,0...5,0 кПа

Измеряемый параметр (давление-разрежение), номер модели (Н - встроенный HART-протокол)

Наименование модели

Варианты исполнений

  • Общепромышленное исполнение.
  • Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
  • Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
  • Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

  • Датчик давления КОРУНД.
  • Руководство по эксплуатации.
  • Паспорт.
