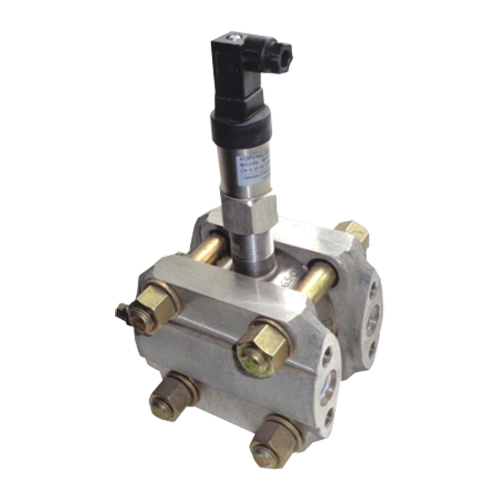

КОРУНД-ДДИВ-001MRS датчики давления-разрежения с RS485

Скачать PDF

Вид давления: Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: RS-485

Присоединение к процессу: G1/2, G1/4, К1/2, К1/4, М10х1, М12х1, М12х1,5, М20х1,5, М24х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики избыточного давления-разрежения КОРУНД-ДДИВ-001MRS предназначены для работы с вторичными контрольно-измерительными, показывающими, регистрирующими, и регулирующими приборами, а также контроллерами и другими устройствами автоматики, работающими с цифровыми сигналами по стандарту RS-485 Modbus-RTU. Обеспечивают непрерывное преобразование измеряемого параметра в выходной цифровой сигнал.

Датчики давления-разрежения КОРУНД-ДДИВ-001MRS с RS485​ подключаются по четырехпроводному кабелю, имеющему две витые пары проводов. Информация передается только в цифровой форме с уровнями сигнала RS485. Цифровой сигнал может приниматься ПК, оснащенным USB/Serial- адаптером. Количество преобразователей давления, одновременно подключенных к адаптеру, может составлять от 1 до 247.

Программа пользователя для работы с датчиками КОРУНД-ДДИВ-001MRS​ называется Modbus-Master и устанавливается на внешнем ПК. Обеспечивает связь ПК с датчиками через USB/Serial- адаптер и позволяет:

  • Считывать результаты измерений.
  • Считывать и записывать параметры конфигурации.
  • Выполнять подстройку и характеристики датчика.

Технические характеристики

Диапазон измерений (Пределы уставок) от -0,125...0,125 до -20...20 кПа
Основная погрешность ±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность

Диапазон компенсации температурной погрешности:

  • 0...+50°С (базовое исполнение)
  • -10…+70°С
  • -40…+80°С
Температура контролируемой среды -40...+80°С
Материалы изготовления Нержавеющие сплавы AISI316L, 12Х18Н10Т, 42НХТЮ
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65, IP68
Питание = 12...30 В
Тип электроподключения DIN43650A (4-конт.)

DIN43650С (4-конт.)

РС4-ТВ

Кабельные выводы IP65 или IP68

Структура обозначения, пример заказа

КОРУНД
-ДДИВ-001MRS
-133
-У2
-IP65
-0,5
-1,25...1,25 кПа
-0050
-Л+

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Характеристика:
Л+ Линейная возрастающая (базовая, по умолчанию)
Л- Линейная убывающая

Диапазон компенсации температурной погрешности:
0050: 0...+50°С
1070: -10...+70°С
4080: -40...+80°С

Верхний предел измерения и единицы измерения: -0,125...0,125 кПа; -0,2...0,2 кПа; -0,3(-0,315)...0,3(0,315) кПа; -0,5...0,5 кПа; -0,8...0,8 кПа; -1,25...1,25 кПа; -2,0...2,0 кПа; -3,0(-3,15)...3,0(3,15) кПа; -5,0...5,0 кПа; -8,0...8,0 кПа; -12,5...12,5 кП

Основная приведенная погрешность:
≤ ±0,1% (кроме исполнений 131, 132)
≤ ±0,25% (кроме исполнения 131)
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений, 133: -8,0...8,0 кПа; -12,5...12,5 кПа; -20,0... 20,0 кПа

Измеряемый параметр (давление-разрежение), номер модели (RS - выход RS-485)

Наименование модели

Варианты исполнений

  • Общепромышленное исполнение.
  • Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
  • Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
  • Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

  • Датчик давления КОРУНД.
  • Руководство по эксплуатации.
  • Паспорт.
