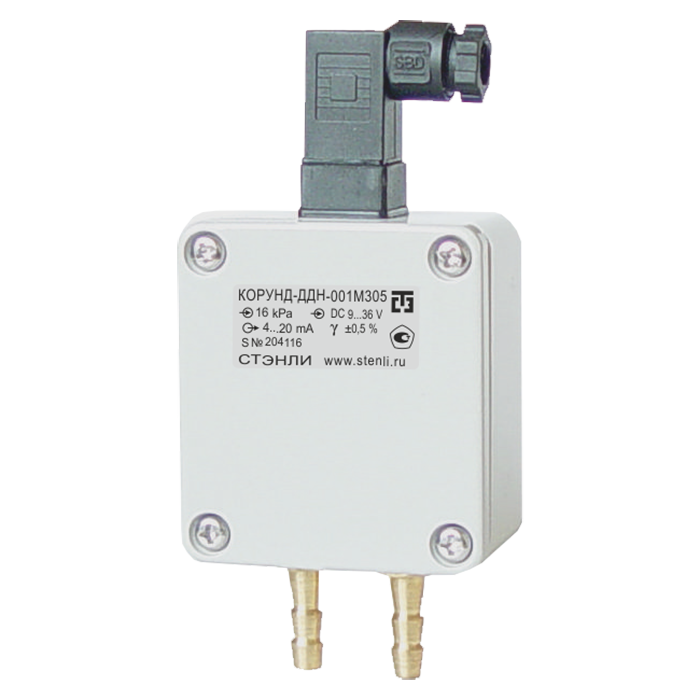

КОРУНД-ДДН-001М-300 датчики дифференциального давления

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-5,5 В, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА, Токовый 5-0 мА, Токовый 20-0 мА, Токовый 20-4 мА

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики дифференциального давления КОРУНД-ДДН-001М-300 предназначены для непрерывного преобразования давления воздуха и неагрессивных газов в выходной сигнал. Используются для организации системы автоматического контроля, системы регулирования и управления технологическими процессами.

Работа датчиков давления КОРУНД-ДДН-001М-300 основана на преобразовании разности давлений в электрический сигнал с помощью чувствительного элемента, усилении этого сигнала в электронном блоке и преобразовании в форму, удобную для дистанционной передачи в виде унифицированного сигнала постоянного тока или напряжения. Через электрический соединитель (разъем, коннектор, или выводной кабель) сигнал передается на вторичную аппаратуру.

Преобразователи давления КОРУНД-ДДН-001М-300 имеют линейно возрастающую (или убывающую) характеристику выходного сигнала с предельными значениями выходных сигналов, соответствующих заказу.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,1 кПа...0-100 кПа
Основная погрешность	±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность	Диапазон компенсации температурной погрешности: 0...+60°С (базовое исполнение) -10…+70°С (опция, только для УХЛ3.1) -40…+80°С (опция, только для УХЛ3.1)
Допустимая перегрузка (Перегрузочное давление)	0,3 кПа...300 кПа
Материалы изготовления	Корпус - алюминиевый сплав Штуцеры - латунь
Климатическое исполнение (диапазон рабочих температур)	У2, УХЛ3.1
Исполнение по степени защиты	IP65
Питание	= 9...36 В
Тип электроподключения	Угловой разъем DIN43650С
Вес	0,19 кг

Структура обозначения, пример заказа

КОРУНД

-ДДН-001М

-305

-УХЛ3.1

-0,5

-25 кПа

-42

-0060

-ГП

Наличие гос. поверки:
Отсутствие обозначения: без гос. поверки (базовое исполнение)
ГП: с гос. поверкой (опция)

Диапазон компенсации температурной погрешности:
0060: 0...+60°С (базовое исполнение)
1070: -10…+70°С (опция, только для УХЛ3.1)
4080: -40…+80°С (опция, только для УХЛ3.1)

Код выходного сигнала:
42: 4 - 20 мА (базовое исполнение)

Верхний предел измерения и единицы измерения: 0,1 кПа; 0,25 кПа; 0,4 кПа; 0,6 кПа; 1,0 кПа; 2,5 кПа; 4,0 кПа; 6,0 кПа; 10 кПа; 16 кПа; 25 кПа; 40 кПа; 60 кПа; 100 кПа

Основная приведенная погрешность:
≤ ±0,1% (кроме исполнения 300, 301)
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений: 305 - 25 кПа; 40 кПа

Измеряемый параметр (диффренциальное давление), номер модели

Наименование модели

Стандартный комплект поставки

Датчик давления КОРУНД.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

КОРУНД-ДХ001М модели 3ХХ датчики давления малогабаритные. Руководство по эксплуатации.
