SA-11 датчики давления для стерильных процессов

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Пар, Пастообразная, Сыпучая

Выходной сигнал: Напряжения 0-10 В, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: М12х1

Маркировка взрывозащиты: нет

Описание

Датчики давления для стерильных процессов SA-11 применяются в пищевой фармацевтической и биотехнической промышленности, подходят для операций безразборной мойки и стерилизации: например, в условиях высоких температур и применения химически стабильных чистящих жидкостей.

Особенности:

  • Плоская мембрана приваривается непосредственно к технологическому соединению, что гарантирует герметичное прилегание сенсорного элемента. Дополнительные уплотнения при этом не требуются.
  • Фронтальная мембрана изготовлена из CrNi-Стали 1.4435 и отделяет измеряемую среду от преобразователя.
  • Корпус из нержавеющей стали и пылевлагозащита IP68 позволяет использовать датчики давления в условиях высокой влажности, при чистке струями воды.
  • Преобразователи давления SA-11 соответствуют требованиям санитарно-технической сферы и сертифицированы по стандартам EHEDG и 3-A.

Технические характеристики

Диапазон измерений (Пределы уставок) 0,25 бар; 0,4 бар; 0,6 бар; 1 бар; 2,5 бар; 4 бар; 6 бар; 10 бар; 16 бар; 25 бар
Основная погрешность ≤ ±0,5% от диапазона
Нелинейность ≤ 0,2 от ВПИ по стандарту IEC 61298-2
Допустимая перегрузка (Перегрузочное давление) 2,4 бар; 4,8 бар; 6 бар; 12 бар; 20,5 бар; 42 бар; 96 бар
Максимальное рабочее давление 2 бар; 4 бар; 5 бар; 10 бар; 17 бар; 35 бар; 35 бар; 80 бар
Температура контролируемой среды -20...+150°C
Материалы изготовления Нержавеющая сталь
Исполнение по степени защиты IP65, IP67, IP68
Питание = 10...30 В, = 14...30 В

Варианты исполнений

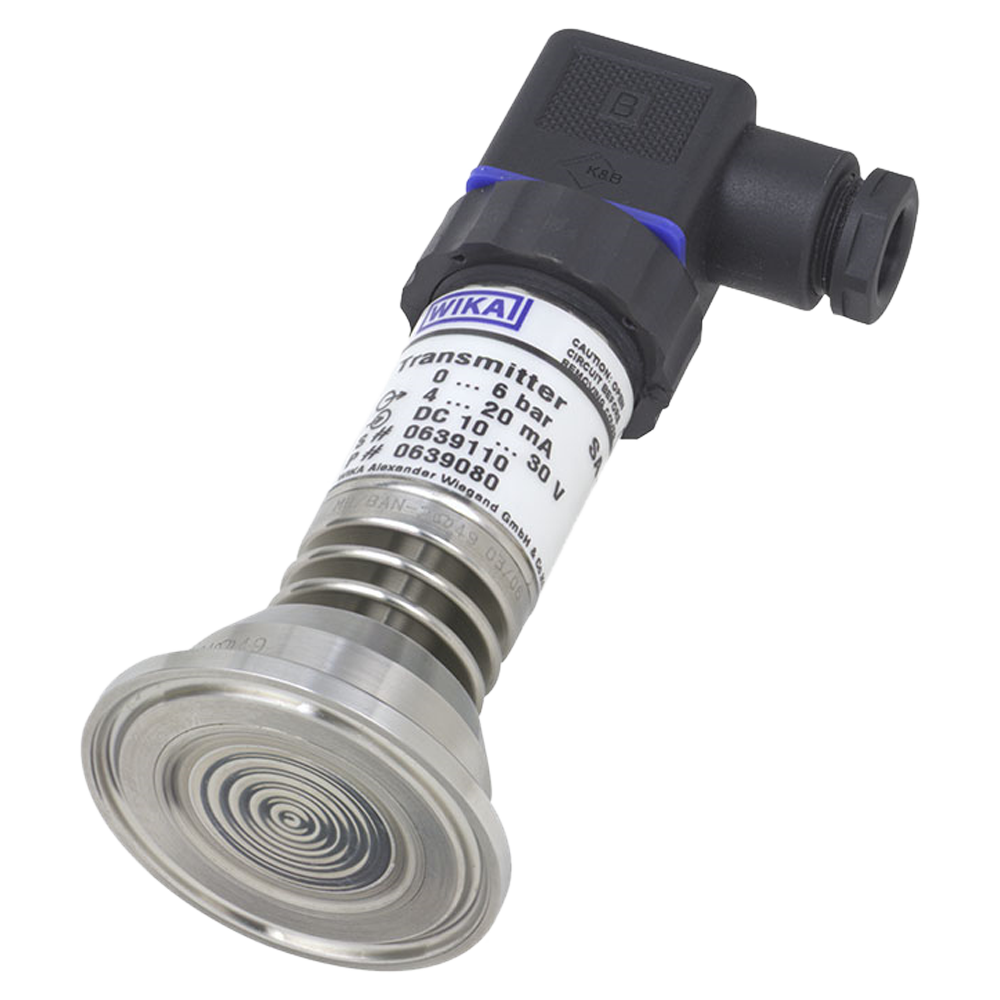

  • SA-11 датчик давления для стерильных процессов с угловым разъемом.Площадь поперечного сечения провода: макс.1,5 мм2. Внешний диаметр провода: 6–8 мм. IP65.

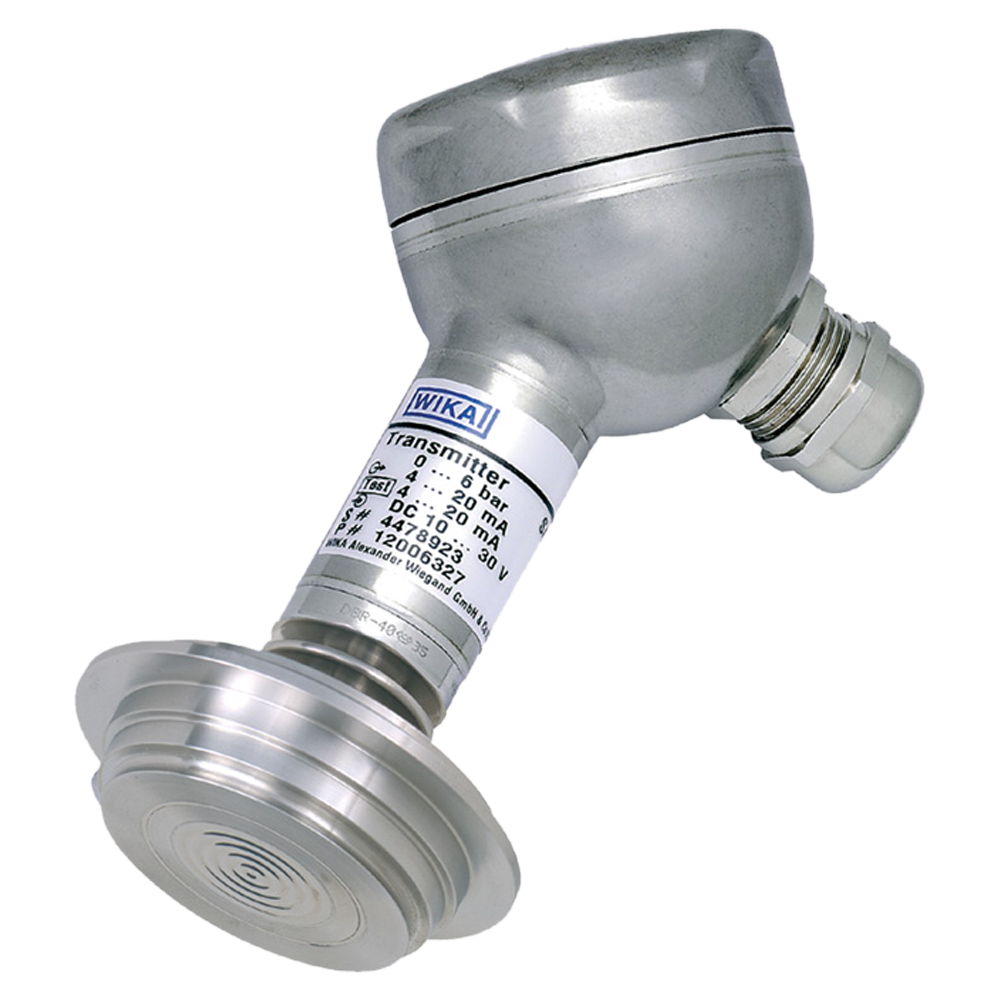

  • SA-11 датчик давления для стерильных процессов в полевом корпусе с соединением VARIVENT. Компрессионный фитинг: медный сплав с никелевым покрытием. Код заказа: FH. По отдельному заказу: полевой корпус с кабельным вводом.IP67.

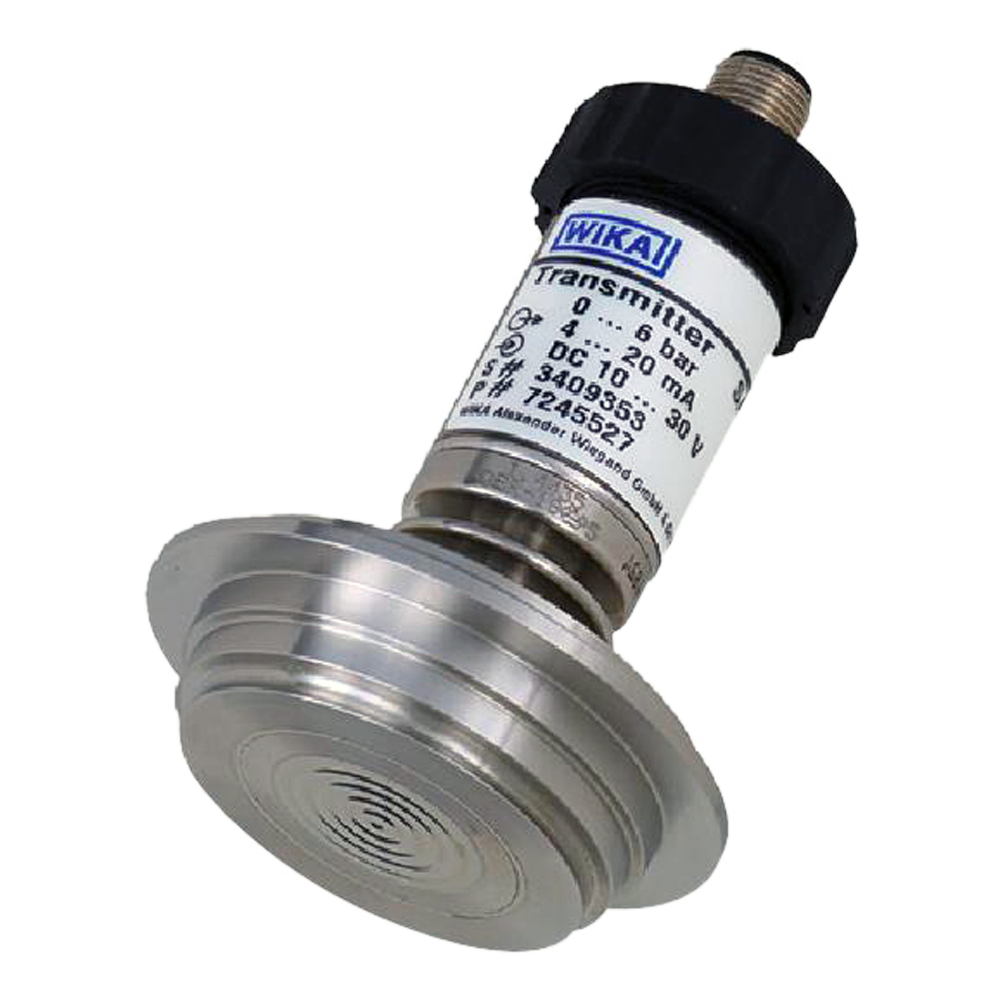

  • SA-11 датчики давления для стерильных процессов с круглым разъемом. Круглый разъем 4-штырьковый. Код заказа: М4. Ответные разъемы не входят в комплект поставки. IP67.

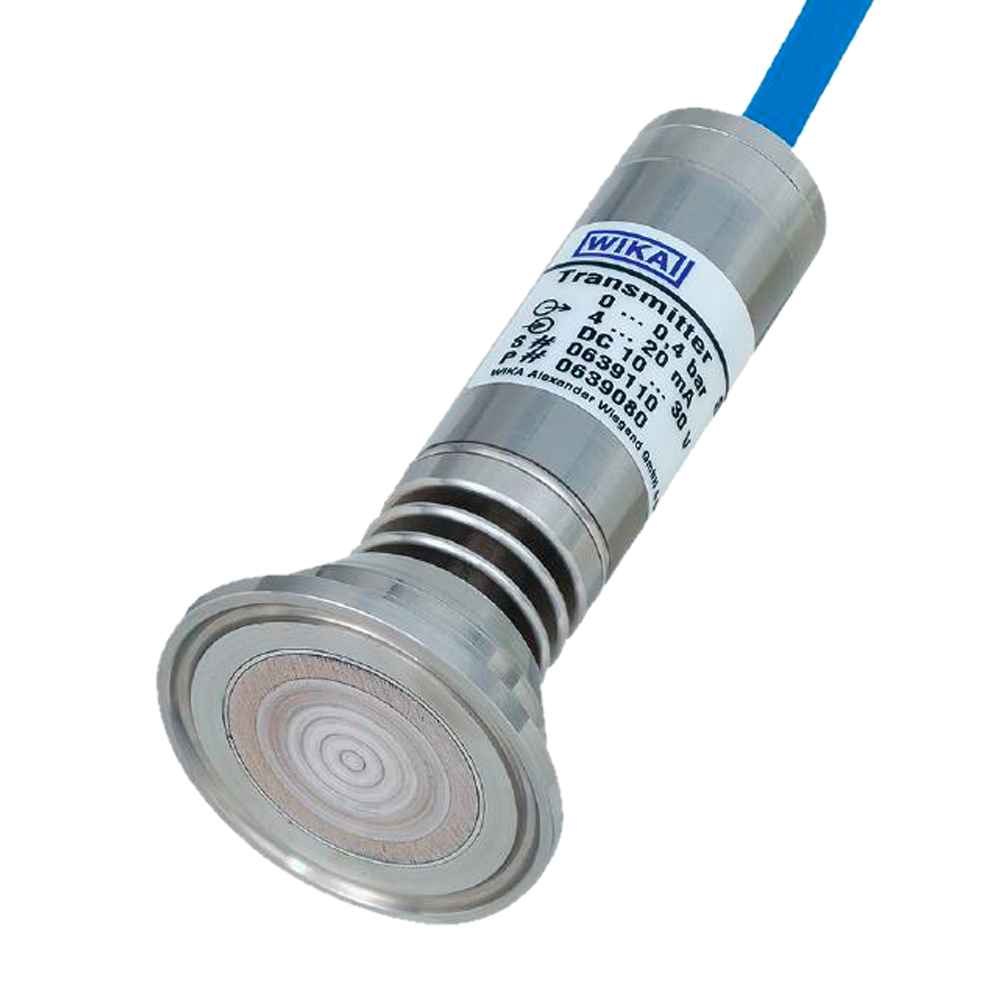

  • SA-11 датчик давления для стерильных процессов с кабельным выводом. Без доступа к потециометру для настройки нулевой точки и диапазона; площадь поперечного сечения провода 0,5 мм2, калибр провода AWG 20, с концевыми колпачками по скрутку, внешний диаметр провода 6,8 мм, степень защиты оболочки IP68. Код заказа: EM.

Стандартный комплект поставки

  • SA-11 датчики давления для стерильных процессов.
  • Руководство по эксплуатации.
