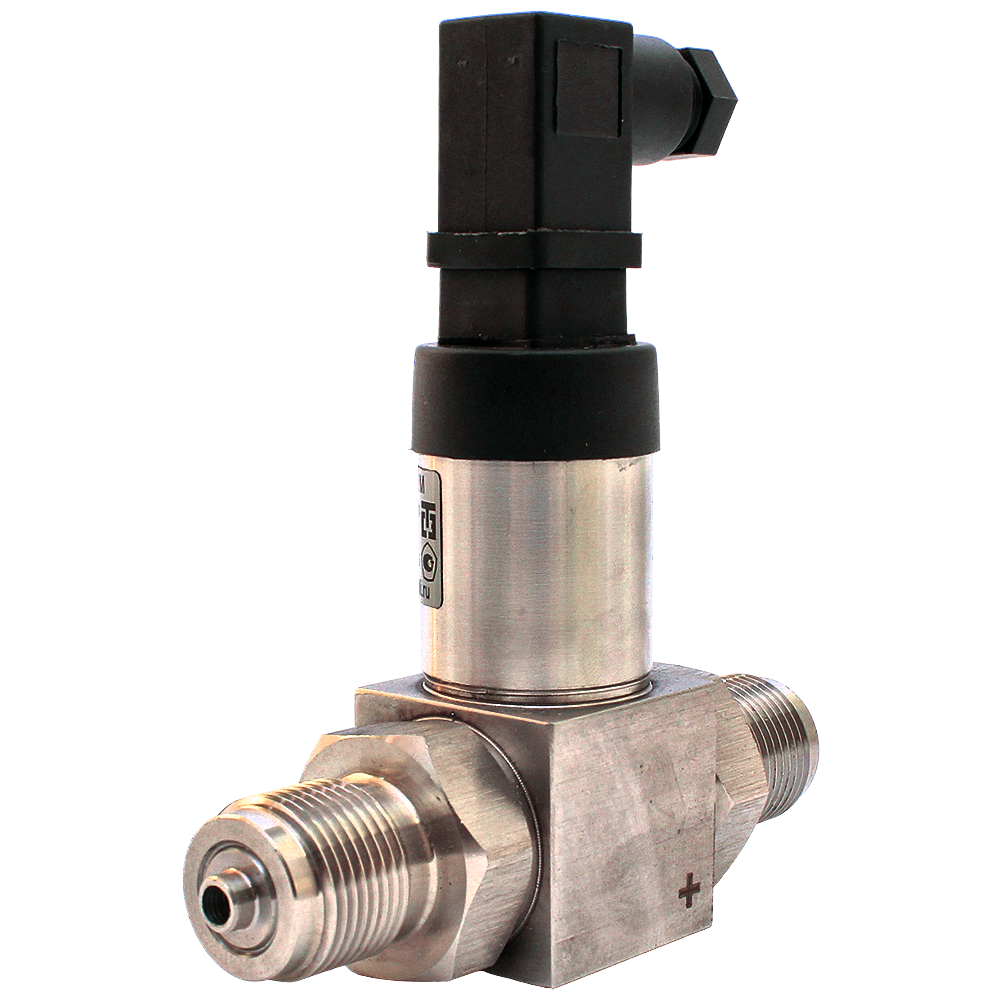

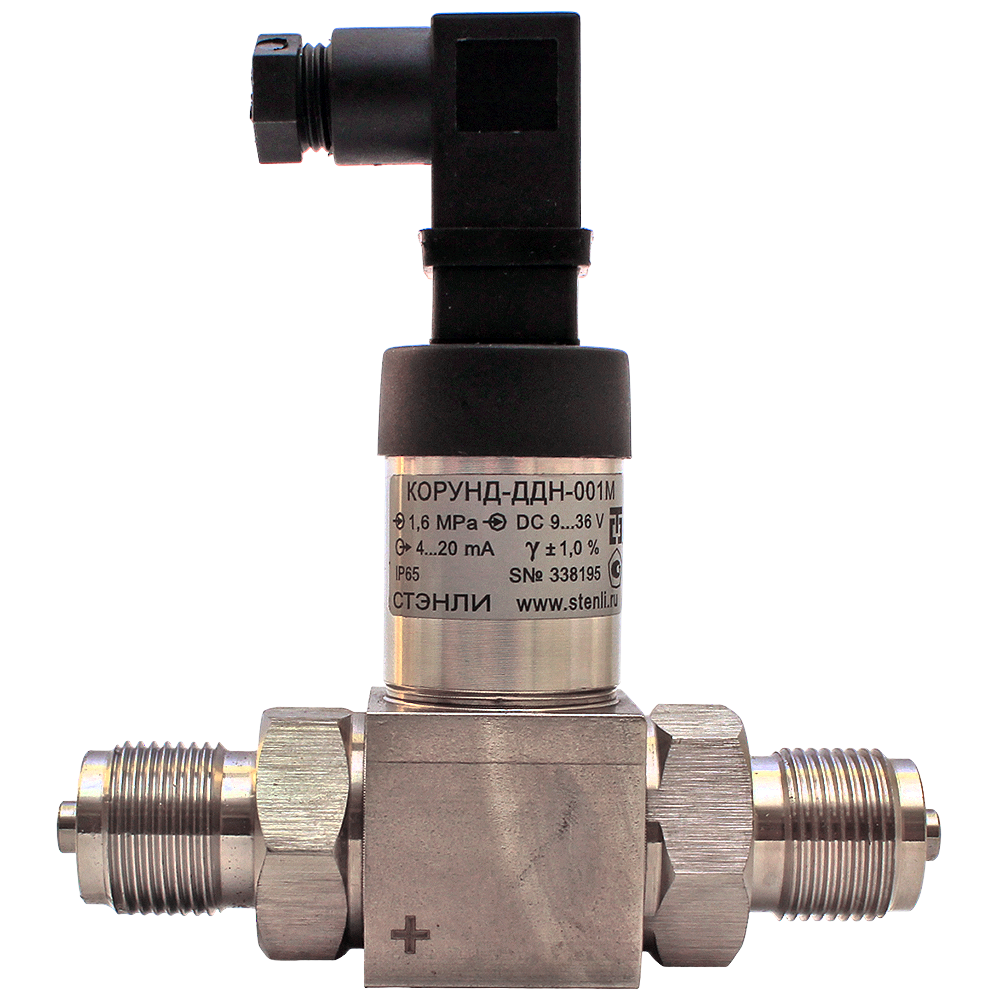

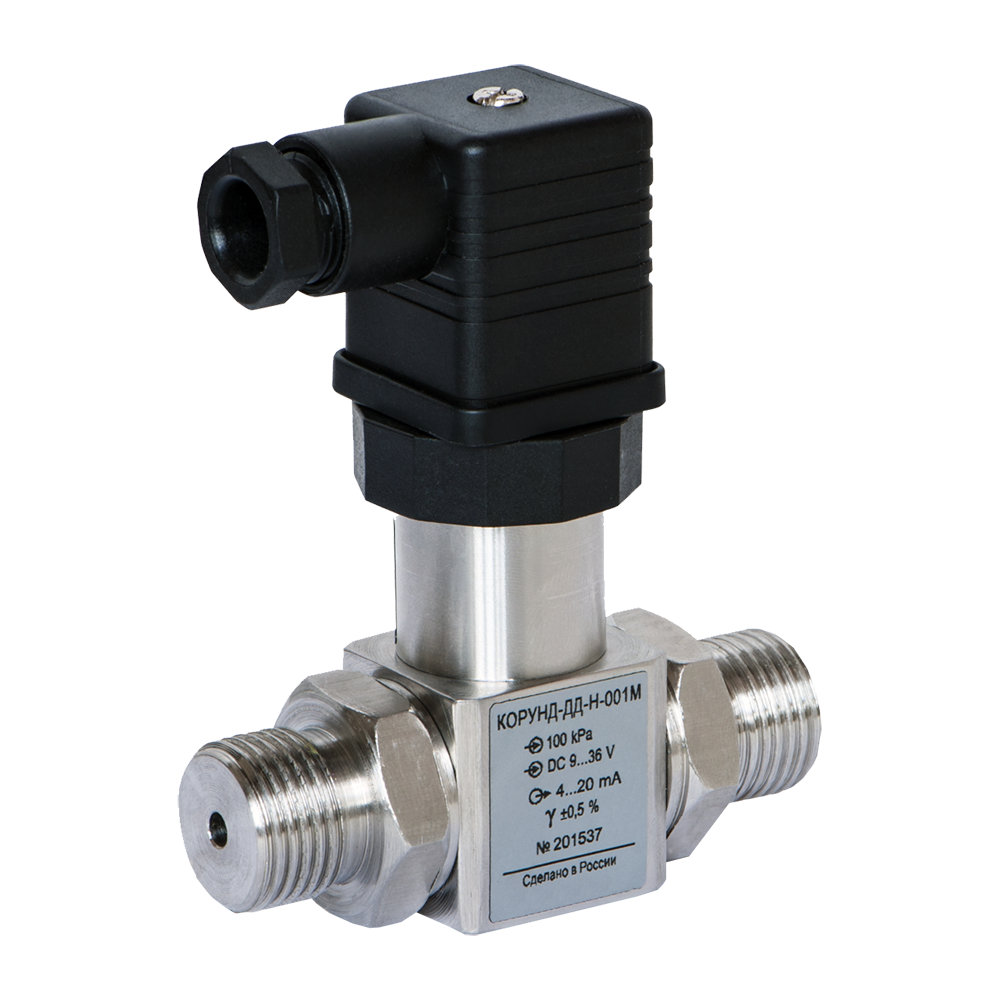

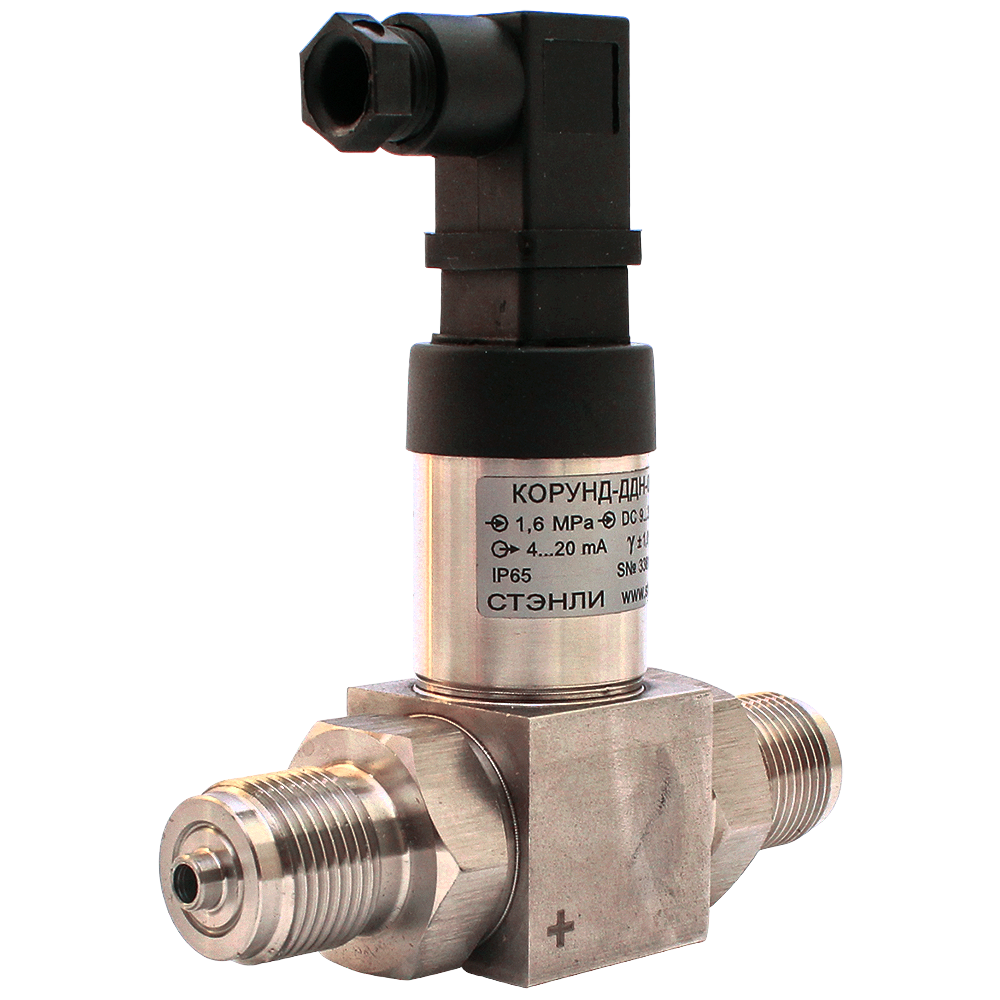

КОРУНД-ДДН-001М датчики дифференциального давления

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА, Токовый 5-0 мА, Токовый 20-0 мА, Токовый 20-4 мА

Присоединение к процессу: 7/16-20UNF, G1/2, G1/4, М10х1, М12х1, М12х1,5, М14х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики дифференциального давления КОРУНД-ДДН-001М используются в качестве контрольно-регулирующих приборов для непрерывного измерения и преобразования разности давлений в унифицированный электрический выходной сигнал постоянного тока или напряжения.

Преобразователи давления КОРУНД-ДДН-001М используют в работе аналоговый преобразователь электрического сигнала, который минимизирует время отклика датчика и позволяет производить отслеживание динамики изменения измеряемого давления в реальном времени.

Датчики давления КОРУНД-ДДН-001М обладают повышенной коррозионной стойкостью - корпус и штуцер выполнен из нержавеющей стали AISI316L.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-10 кПа...0-4,0 МПа
Основная погрешность ±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность

Диапазон компенсации температурной погрешности:

  • 0...+50°С (базовое исполнение)
  • -10…+70°С
  • -40…+80°С
Температура контролируемой среды -40...+80°С
Материалы изготовления Корупс: AISI 316L; Уплотнение NBR, FKM; Мембрана AISI 316L
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65, IP68
Питание = 9...36 В
Тип электроподключения DIN43650A (4-конт.)

DIN43650С (4-конт.)

РС4-ТВ

Кабельные выводы IP65 или IP68

Структура обозначения, пример заказа

КОРУНД
-ДДН-001М
-107
-УХЛ3.1
-IP65
-0,1
-1,6 МПа
-42
-1070

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Диапазон компенсации температурной погрешности:
0050: 0...+50°С
1070: -10...+70°С
4080: -40...+80°С

Код выходного сигнала:
42: 4 - 20 мА (базовое исполнение)

Верхний предел измерения и единицы измерения: 10 кПа; 16 кПа; 25 кПа; 40 кПа; 60 кПа; 100 кПа; 160 кПа; 250 кПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа

Основная приведенная погрешность:
≤ ±0,1%
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений: 107 - 10 кПа; 16 кПа; 25 кПа; 40 кПа; 60 кПа 100 кПа; 160 кПа; 250 кПа

Измеряемый параметр (дифференциальное давление)

Наименование модели

Варианты исполнений

  • Общепромышленное исполнение.
  • Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
  • Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
  • Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

  • Датчик давления КОРУНД.
  • Руководство по эксплуатации.
  • Паспорт.
