S-11 датчики давления для вязких сред

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление, Разрежение

Тип контролируемой среды: Вязкие жидкости, Жидкости с твёрдыми включениями, пульпа, Пастообразная

Выходной сигнал: Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: G1, G1/2

Маркировка взрывозащиты: нет

Описание

Датчики давления S-11 предназначены для измерения давления вязких, пастообразных, клейких, кристаллических и содержащих частицы сред, и преобразования его в электрический сигнал постоянного тока.

Принцип действия датчиков давления S-11 заключается в измерении чувствительным элементом преобладающего давления через деформацию мембраны. Посредством подачи электрической энергии деформация мембраны преобразуется в электрический сигнал. Выходной сигнал преобразователя давления усиливается и стандартизируется. Выходной сигнал пропорционален измеренному давлению.

Области применения:

  • Машиностроение.
  • Гидравлические агрегаты.
  • Общепромышленные применения.
  • Пищевая отрасль промышленности.

Особенности:

  • Датчики давления S-11 отличаются высокой точностью, прочной конструкцией, минимальным техническим обслуживанием.
  • Все технологические соединения датчиков изготовлены из нержавеющей стали, полностью сварная конструкция изолирует рабочую среду от датчика давления с помощью надежного уплотнения.
  • Для высоких температур среды до 150 °C, датчики давления S-11 также доступны с интегрированным элементом охлаждения.

Технические характеристики

Диапазон измерений (Пределы уставок) 0...2,5 до 0...600 бар; 0...0,1 до 0...1,6 бар; 0...0,1 до 0...25 бар
Основная погрешность ≤ ±0,5% диапазона измерений
Нелинейность ≤ ±0,2% от диапазона (BFSL)
Температура контролируемой среды -30...+100°C (по отдельному заказу: -30...+125°C)
Материалы изготовления Нержавеющая сталь
Исполнение по степени защиты IP65, IP67, IP68
Питание = 10...30 В, = 14...30 В

Варианты исполнений

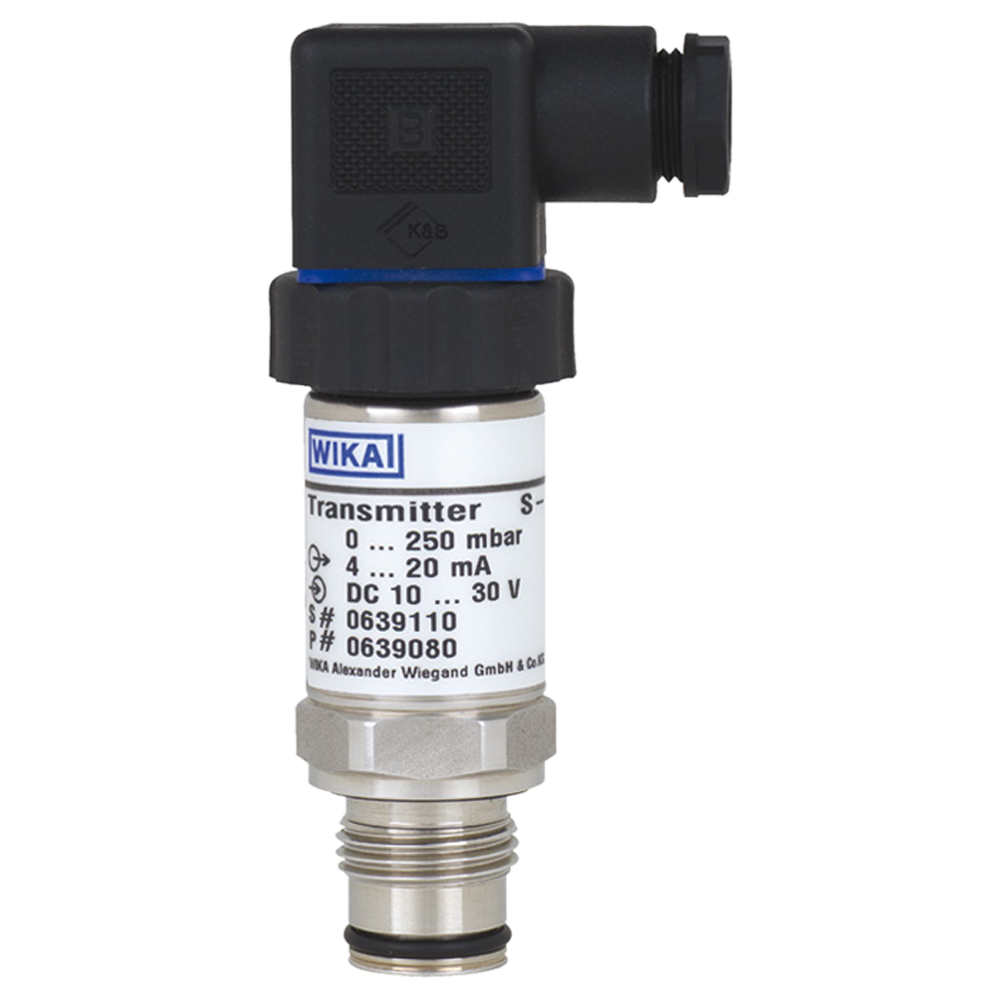

  • S-11 датчик давления для вязких сред (стандартное исполнение).

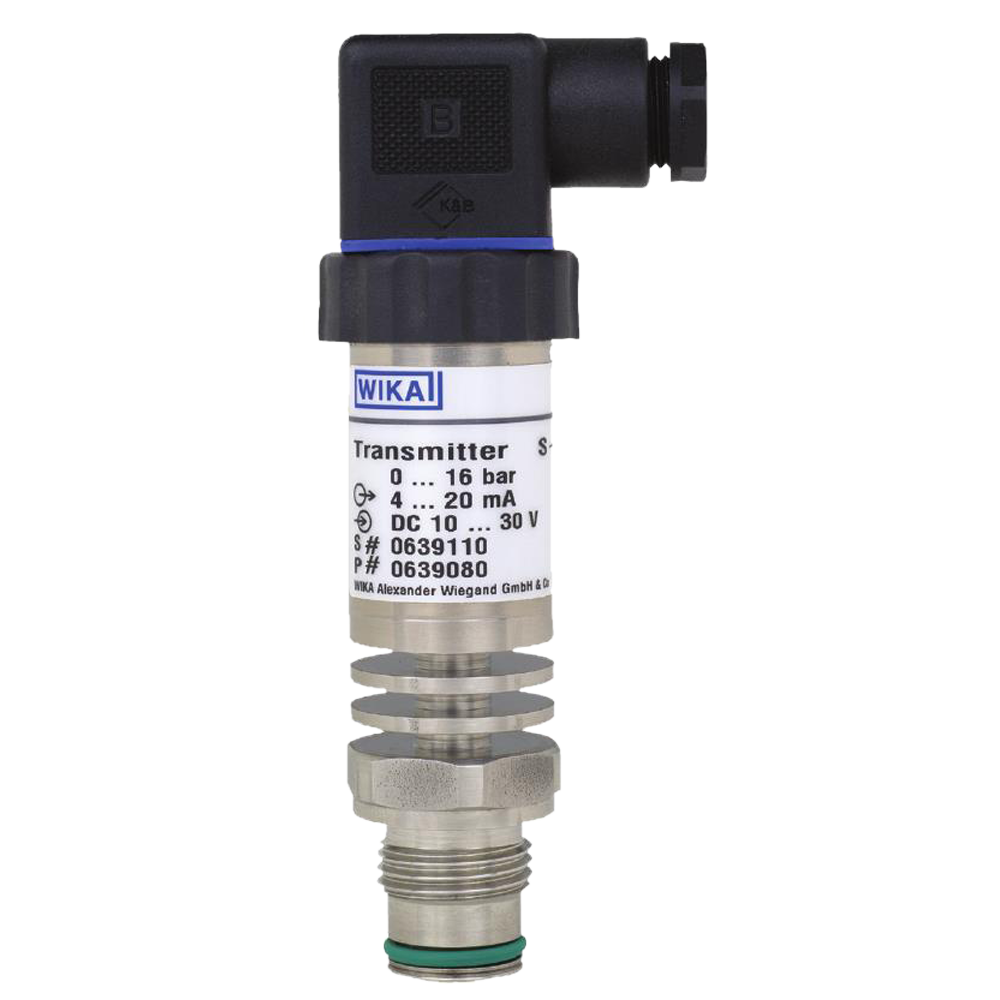

  • S-11 датчик давления для вязких сред с охлаждающим элементом.

Стандартный комплект поставки

  • S-11 датчики давления.
  • Руководство по эксплуатации.
