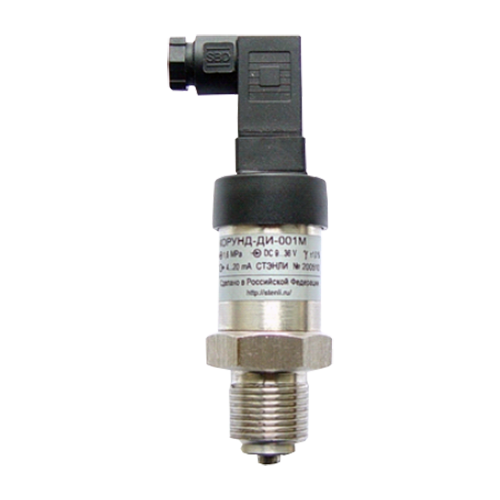

КОРУНД-ДИ-001МН датчики избыточного давления с HART

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 4-20 мА

Присоединение к процессу: G1/2, G1/4, К1/2, К1/4, М10х1, М12х1, М12х1,5, М20х1,5, М24х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи давления КОРУНД-ДИ-001MH обеспечивают непрерывное преобразование избыточного давления жидких и газообразных сред, неагрессивных к материалам контактирующих изделий в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА).  Помимо аналогового выхода 4-20 мА имеют цифровой выход по HART-протоколу.

Датчики давления КОРУНД-ДИ-001MH могут подключаться с помощью HART-модема к персональному компьютеру по HART-протоколу для конфигурирования, градуировки и получения данных измерения в процессе эксплуатации. Для взаимодействия датчика с ПК используется программа HARTtool или аналогичная.

Процедура конфигурирования датчика избыточного давления КОРУНД-ДИ-001MH  включает в себя:

  • Изменение значений верхнего и нижнего пределов измерений.
  • Выбор зависимости выходного сигнала от входного (линейная или корнеизвлекающая, возрастающая или убывающая).
  • Выбор времени демпфирования.
  • Выбор единицы измерений.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-6,0 кПа...0-240 МПа
Основная погрешность ±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность

Диапазон компенсации температурной погрешности:

  • 0...+50°С (базовое исполнение)
  • -10…+70°С
  • -40…+80°С
Допустимая перегрузка (Перегрузочное давление) 30 кПа...360 МПа
Температура контролируемой среды -40...+80°С
Материалы изготовления Корупс: AISI 316L; Уплотнение NBR, FKM; Мембрана AISI 316L
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65, IP68
Питание = 9...36 В
Тип электроподключения DIN43650A (4-конт.)

DIN43650С (4-конт.)

РС4-ТВ

Кабельные выводы IP65 или IP68

Структура обозначения, пример заказа

КОРУНД
-ДИ-001МН
-118
-УХЛ3.1
-IP68
-0,1
-16 МПа
-1070

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Характеристика выходного сигнала:
Обозначение отсутствует: линейно возрастающая (базовая, по умолчанию)
Л: линейно убывающая

Диапазон компенсации температурной погрешности:
0050: 0...+50°С
1070: -10...+70°С
4080: -40...+80°С

Верхний предел измерения и единицы измерения: 6 кПа; 10 кПа; 16 кПа; 25 кПа; 40 кПа; 60 кПа; 100 кПа; 160 кПа; 250 кПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа; 10 МПа; 16 МПа; 25 МПа; 40 МПа; 60 МПа; 100 МПа; 160 МПа; 240 МПа

Основная приведенная погрешность:
≤ ±0,1% (кроме исполнения 117, 124)
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений: 118 - 10 кПа; 16 кПа

Измеряемый параметр (избыточное давление), номер модели (Н - встроенный HART-протокол)

Наименование модели

Варианты исполнений

  • Общепромышленное исполнение.
  • Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
  • Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
  • Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

  • Датчик давления КОРУНД.
  • Руководство по эксплуатации.
  • Паспорт.
