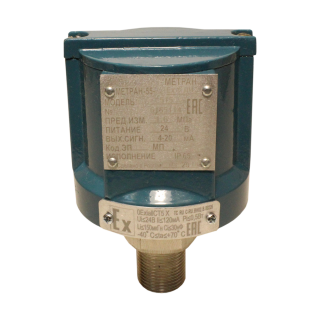

МЕТРАН-55 датчики давления

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Вязкие жидкости, Кислород, Пар

Выходной сигнал: Токовый 0-5 мА, Токовый 4-20 мА

Присоединение к процессу: 1/2NPT, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT5, 1ExdsIIBT4, 1ExibIICT5, нет

Цена (без учета НДС): По запросу руб.

Описание

МЕТРАН-55 представляют собой малогабаритные датчики, позволяющие измерять давление и преобразовывать полученные величины в унифицированный токовый выходной сигнал. В зависимости от модификации МЕТРАН-55 работают с избыточным, абсолютным давлением, разрежением, давлением-разрежением нейтральных и агрессивных сред.

Датчики МЕТРАН-55 используются в различных отраслях промышленности, системах автоматического контроля, регулирования и управления технологическими процессами.

Особенности датчиков МЕТРАН-55:

  • Преобразователи давления МЕТРАН-55 предназначены для работы во взрывобезопасных и взрывоопасных условиях (маркировка взрывозащиты зависит от модификации прибора).
  • Диапазон перенастройки 10:1.
  • Самодиагностика при запуске.
  • Встроенный фильтр радиопомех.
  • Микропроцессорная электроника.
  • Возможность простой и удобной настройки значений выходного сигнала, соответствующих нижнему и верхнему значениям измеряемого давления, кнопочными переключателями.

МЕТРАН-55 отличаются простотой конструкции, надежностью, малыми габаритами, а также широкой линейкой исполнений.

Технические характеристики

Диапазон измерений (Пределы уставок) от 0-0,06 МПа до 0-100 МПа
Основная погрешность ±0,15; ±0,25; ±0,5%
Температура контролируемой среды -40…+70°С
Материалы изготовления Cталь 12Х18Н10Т, сплав ВТ-9
Климатическое исполнение (диапазон рабочих температур) -40...+70°C
Исполнение по степени защиты IP65
Питание = 12...42 В, = 22...42 В
Тип электроподключения Кабельный ввод
Принцип действия Тензорезистивный
Вес 0,6 кг (Метран-55, Метран-55-Ех); 0,9 кг (Метран-55-Вн)

Структура обозначения, пример заказа

МЕТРАН-55
ДИ
Вн
515
К
МП
t1
0,15
0,6 МПа
42

Код выходного сигнала: 42 - 4...20 мА, 05 - 0...5 мА (опция)

Верхний предел измерений датчика (см. Варианты исполнений)

Код пределов допускаемой основной приведенной погрешности (см. Варианты исполнений)

Код климатического исполнения: t1 (+5...+50°С), t10 (-40...+70°С), t8 (-25...+70°С)

Код электронного преобразователя

Указывается при заказе датчиков, предназначенных для работы на газообразном кислороде и кислородосодержащих газовых смесях

Модель (см. Варианты исполнений)

Вид взрывозащиты: Вн - взрывонепроницаемая оболочка, Ех - искробезопасная электрическая цепь

Тип измеряемого давления: ДА - абсолютное, ДИ - избыточное, ДВ - разрежения, ДИВ - давления-разрежения

Наименование модели

Варианты исполнений

Тип датчика

Модель

Ряд верхних пределов измерений
по ГОСТ 22520, МПа

Код пределов
допускаемой основной
приведенной погрешности, ±
γ%

Датчики абсолютного давления (ДА)

Метран-55-ДА

Метран-55-Ех-ДА

Метран-55-Вн-ДА

505

0,25; 0,4; 0,6; 1,0; 1,6; 2,5

015, 025, 050

506

1,6; 2,5; 4,0; 6,0; 10,0; 16,0

Датчики избыточного давления (ДИ)

Метран-55-ДИ

Метран-55-Ех-ДИ

Метран-55-Вн-ДИ

515

0,25; 0,4; 0,6; 1,0; 1,6; 2,5

015, 025, 050

516

1,6; 2,5; 4,0; 6,0; 10,0; 16,0

517

10; 16; 25; 40; 60; 100

518

0,06; 0,1; 0,16; 0,25; 0,4; 0,6

Датчики разрежения (ДВ)

Метран-55-ДВ

Метран-55-Ех-ДВ

Метран-55-Вн-ДВ

528

0,06

015, 025, 050

Датчики давления-разрежения (ДИВ)

Метран-55-ДИВ

Метран-55-Ех-ДИВ

Метран-55-Вн-ДИВ

535

разрежения

избыточного давления



0,06

0,15; 0,3; 0,5; 0,9; 1,5; 2,4

015, 025, 050

Стандартный комплект поставки

  • МЕТРАН-55 датчик давления (в соответствие с заказом).
  • Комплект монтажных частей.
  • Руководство по эксплуатации.
  • Методика поверки.
  • Паспорт.

Дополнительная комплектация, опции

  • Блоки питания.
  • Вторичные приборы.
  • Барьер высокого потенциала.
  • Клапанные блоки.

Скачать документацию

МЕТРАН-55 датчики давления. Руководство по эксплуатации.



Чтобы правильно подобрать датчики давления МЕТРАН-55, узнать стоимость МЕТРАН-55 или купить датчики МЕТРАН-55, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
