ПД-1М преобразователи давления

Скачать PDF

Вид давления: Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Пар

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: М20х1,5, М30х2

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи давления ПД-1М используются для преобразования избыточного давления или разрежения (вакуума) в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) . Класс точности - 0,5.

Корпус преобразователей ПД-1М.хх изготавливается из алюминиевого сплава, цилиндрический​.

Преобразователи давления применяются для измерения давления газов и жидкостей, в том числе и агрессивных, в различных отраслях промышленности. Устойчивы к вибрациям и защищены от проникновения пыли и воды.

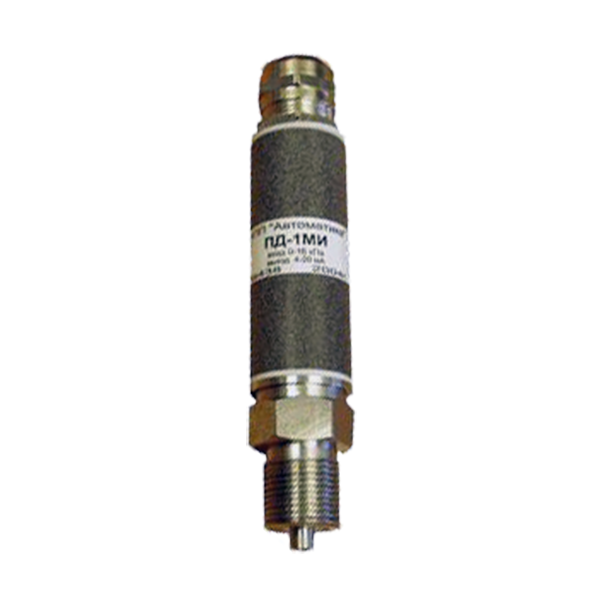

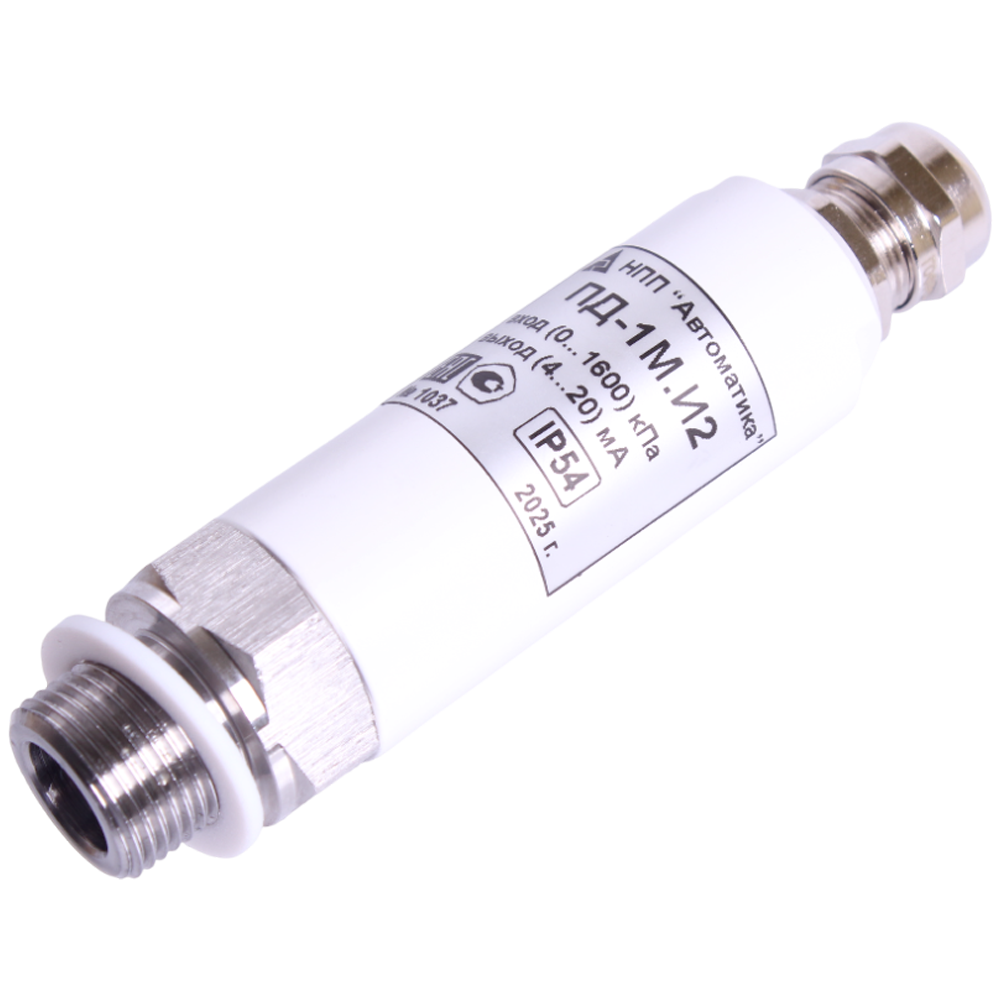

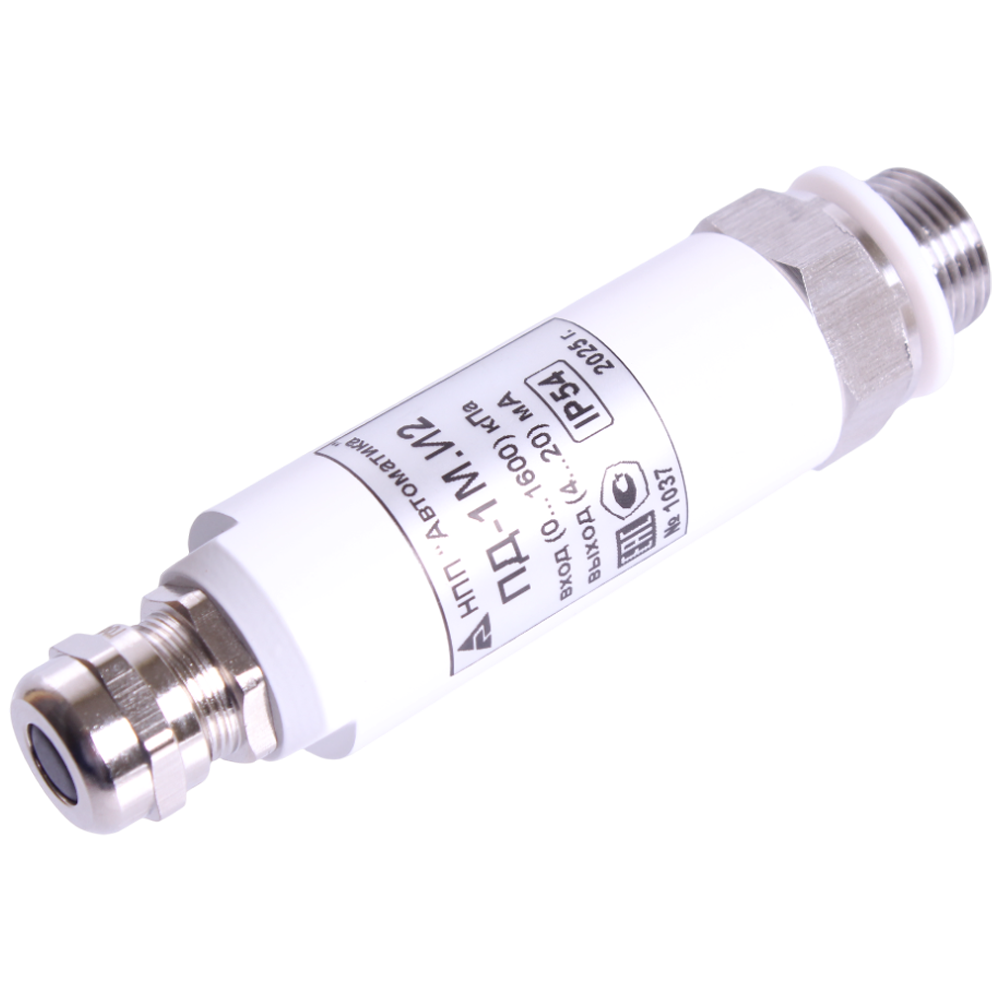

Преобразователи ПД-1М конструктивно состоят из корпуса с входным штуцером и герметичным вводом и электронного блока, установленного внутри корпуса. Входной штуцер выполнен из нержавеющей стали 12Х18Н10Т. Корпус изготовлен из алюминиевого сплава и имеет цилиндрическую форму. С одной стороны в корпус заворачивается входной штуцер, а с другой – герметичный ввод для подключения соединительного кабеля. Электронный блок представляет собой печатную плату с электронными элементами. На печатной плате установлены подстроечные резисторы и разъём для подключения кабеля.

Технические характеристики

Диапазон измерений (Пределы уставок) -60...0 кПа; 0...+4000 кПа
Основная погрешность ±0,5%; ±1,0%
Температурная погрешность

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха в пределах эксплуатационных условий, на каждые 10°С, не превышает по выходному сигналу: ±0,5%

Допустимая перегрузка (Перегрузочное давление) Не более 125% от верхнего предела измерения
Температура контролируемой среды -25...+85°С
Материалы изготовления Корпус - дюралюминий с полимерным покрытием; штуцер - нержавеющая сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP54
Питание = 24 В
Принцип действия Тензометрический
Габаритные размеры (d28×130) мм
Вес 0,3 кг

Структура обозначения, пример заказа

ПД-1М
.И1

Шифр исполнения тензорезистивного датчика (И1 - полисиликоновый, И2 - керамический, И3 - мембранный из нерж. стали, В1 - полисиликонорвый)

Обозначение модели

Варианты исполнений

Вариант исполнения

Тип преобразуемого давления

Исполнение тензорезистивного
датчика

Диапазон измерения, кПа*

Тип рабочей среды

ПД-1М.1И

Избыточное

полисиликоновый

0...4

0...10

0...16

0...25

0...40

0...60

0...100

неагрессивные  пары, газы

ПД-1М.2И

керамический

0...100

0...160

0...250

0...400

0...1000

0...1600

0...2500

0...4000

агрессивные жидкости, пары, газы

ПД-1М.3И

мембранный из нержавеющей стали

0...4

0...10

0…25

0…40

0…60

0…100

0...400

0...600

0...1000

0...1600

0...2500

0...4000

агрессивные жидкости, пульпы, пищевая, фармацевтическая промышленность

ПД-1М.1В

Давление-разрежение (вакуумное)

полисиликоновый

0…-25

0…-40

0…-60

Неагрессивные пары, газы

* По желанию Заказчика возможна поставка преобразователей с другими диапазонами измерения

Стандартный комплект поставки

  • Преобразователь давления.
  • Паспорт.
  • Руководство по эксплуатации.
  • Методика поверки.
