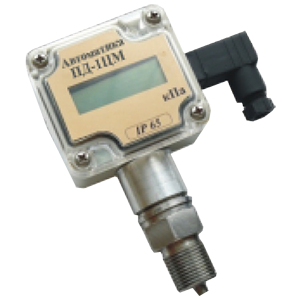

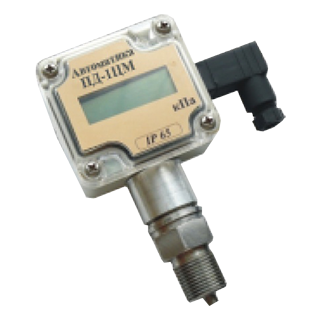

ПД-1ЦМ преобразователи давления цифровые с RS485

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: RS-485

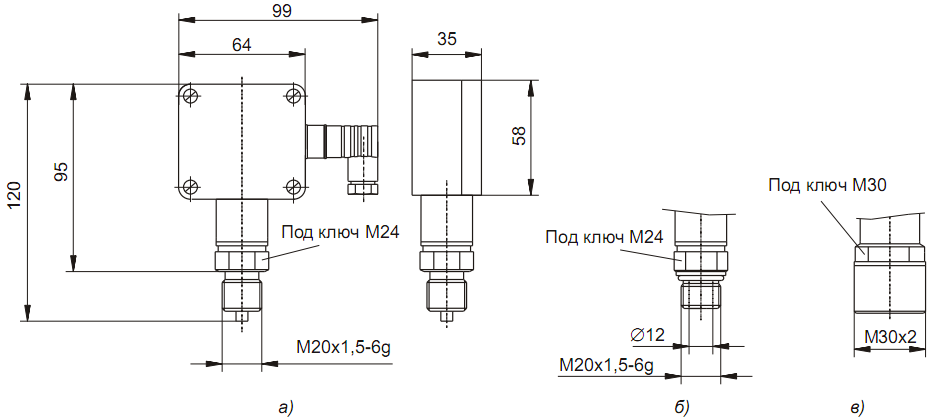

Присоединение к процессу: М20х1,5, М30х2

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

Преобразователи ПД-1ЦМ предназначены для измерения и преобразования избыточного давления в цифровой сигнал, индикации параметра на жидкокристаллическом цифровом табло и передачи сигнала по интерфейсу. Цифровые преобразователи давления применяются для измерения давления газов и жидкостей, в том числе и агрессивных, в различных отраслях промышленности. Приборы устойчивы к вибрациям и защищены от проникновения пыли и воды.

Преобразователи программируемые, поэтому пользователь может:

  • Настраивать параметры интерфейса.
  • Устанавливать «0» давления.
  • Восстанавливать заводские настройки.

Одним из преимуществ преобразователей давления ПД-1ЦМ с интерфейсом RS-485 является индикация по месту измеренного давления и передача параметра по интерфейсу.

Технические характеристики

Диапазон измерений (Пределы уставок) ПД-1ЦМ.1, ПД-1ЦМ.3: 0…100 кПа; ПД-1ЦМ.2: 0…4000 кПа
Основная погрешность ±0,25%; ±0,5%
Температурная погрешность

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха в пределах эксплуатационных условий, на каждые 10°С, не превышает по выходному сигналу: ±0,25%

Температура контролируемой среды ПД-1ЦМ.1: (0…+50)ºС или (-40…+85)ºС; ПД-1ЦМ.2: (-25…+85)ºС или (-40…+125)ºС;

ПД-1ЦМ.3: (0…+82)ºС или (-40…+125)ºС

Материалы изготовления Корпус - поликарбонат; штуцер - нержавеющая сталь
Климатическое исполнение (диапазон рабочих температур) УХЛ4.2
Исполнение по степени защиты IP54
Питание = 24 В
Принцип действия Тензометрический
Вес 0,3 кг

Структура обозначения, пример заказа

ПД-1ЦМ
.1

Шифр исполнение тензорезистивного датчика (1 - полисиликоновый, 2 - керамический, 3 - мембранный из нерж. стали)

Обозначение модели

Варианты исполнений

ПД-1ЦМ.1 – с полисиликоновым сенсором (неагрессивные газы).
ПД-1ЦМ.2 – с керамическим сенсором (агрессивные жидкости и газы).
ПД-1ЦМ.3 – с сенсором с защитной мембраной из нержавеющей стали (агрессивные жидкости и газы).

Наименование параметра

Значение параметра

Диапазон измерения (линейная шкала)

- ПД-1ЦМ.1

(0...4; 0...10; 0...16; 0...25; 0...40; 0...60; 0...100) кПа

- ПД-1ЦМ.2

(0...100; 0...160; 0...250; 0...400; 0...1000; 0...1600; 0...2500; 0...4000) кПа

- ПД-1ЦМ.3

(0…25; 0…40; 0…60; 0…100) кПа

Температура измеряемой среды

- ПД-1ЦМ.1

(0…+50)ºС или (-40…+85)ºС, без нормирования погрешности

- ПД-1ЦМ.2

(-25…+85)ºС или (-40…+125)ºС, без нормирования погрешности

- ПД-1ЦМ.3

(0…+82)ºС или (-40…+125)ºС, без нормирования погрешности

Класс точности

0,5 или 0,25

Индикация измеряемого параметра

4 разряда

Частота измерений

5 Гц

Потребляемая мощность

не более 0,6 ВА

- температура окружающего воздуха

(0...+50)ºС

- относительная влажность воздуха

до 95% при 35ºС

- атмосферное давление

от 84 кПа до 106,7 кПа

Устойчивость к механическим воздействиям по ГОСТ 12997

N2

Средняя наработка на отказ

не менее 64000 ч

Средний срок службы

не менее 8 лет

Стандартный комплект поставки

  • Преобразователь давления (модель по заказу).
  • Руководство эксплуатации.
  • Методика поверки.
  • Паспорт.
