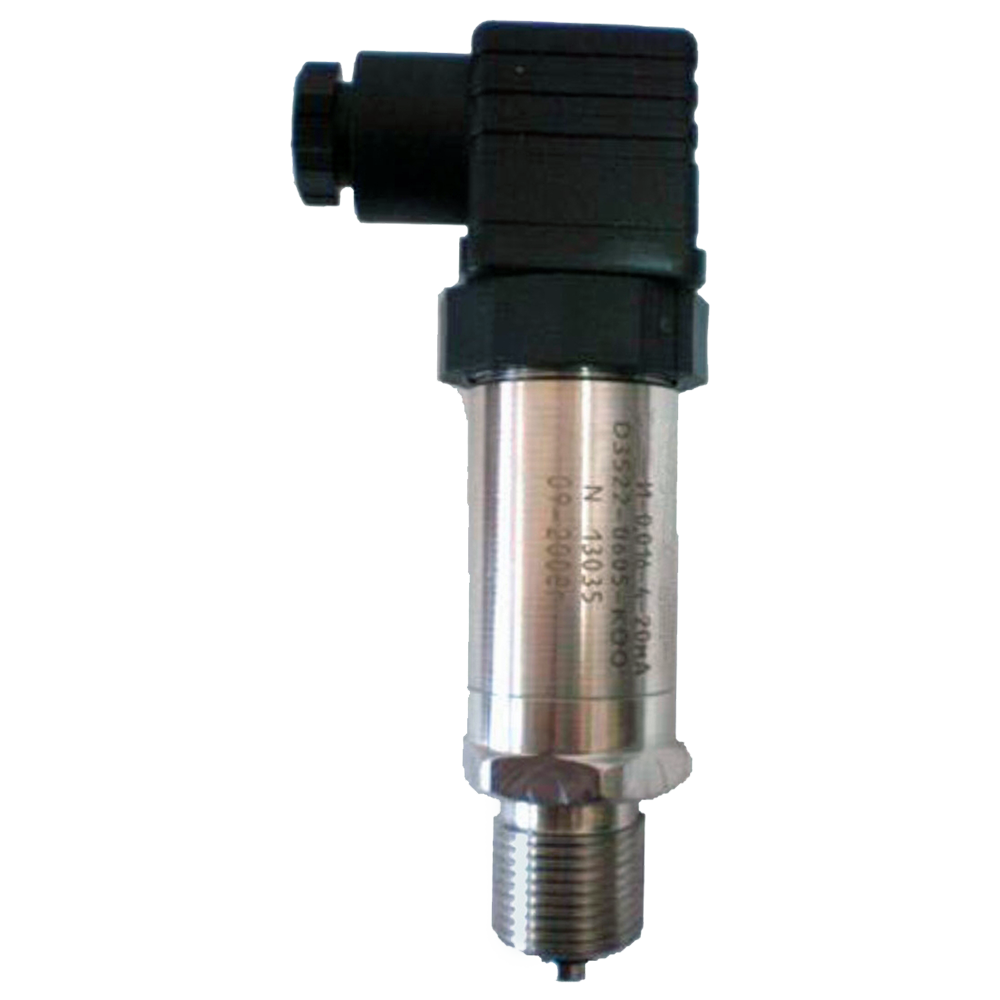

ТРИД-РИ датчики избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Пар

Выходной сигнал: RS-485, Напряжения 0,4-2 В, Напряжения 0,4-4 В, Токовый 4-20 мА

Присоединение к процессу: М20х1,5, М36х1,5

Маркировка взрывозащиты: 1ExiaIICT5

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики серии ТРИД-РИ измеряют величину избыточного давления жидких и газообразных сред и преобразуют полученное значение в унифицированный токовый, цифровой выходной сигнал или в сигнал по напряжению. Конструкция и покрытие преобразователей обеспечивают устойчивость к маслам и моющим веществам.

Датчики ТРИД-РИ применяются в системах автоматического контроля и управления технологическими процессами в различных отраслях промышленности, в том числе в системах тепло-, газо- и водоснабжения, в компрессорных и гидравлических установках. Принцип действия преобразователей давления основан на преобразовании давления измеряемой среды, воздействующей на мембрану чувствительного элемента, в электрический сигнал, пропорциональный механической деформации мембраны.

Особенности датчиков избыточного давления ТРИД-РИ:

Представлены трехдиапазонные датчики давления.
Возможность изготовления датчиков с нестандартной погрешностью измерений 0,10% и 0,25%.
Возможность изготовления датчиков с нестандартными штуцерами.
Общепромышленное и взрывозащищенное исполнение.
Датчики внесены в Госреестр СИ.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-100 МПа
Основная погрешность	±0,1%; ±0,15%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность	0%; 0,05%; 0,1%; 0,15%; 0,25%; 0,45%; 0,6% (предел дополнительной температурной погрешности (10°С))
Допустимая перегрузка (Перегрузочное давление)	300%
Климатическое исполнение (диапазон рабочих температур)	Т3, У2, УХЛ3.1
Исполнение по степени защиты	IP54, IP65
Питание	= 12 В, = 36 В
Тип электроподключения	По умолчанию DIN 43650 TYPE A; согласовывается при заказе 2РМД18Б4Ш5В1, 2РМГД18Б4Ш5Е2, 2РМДТ18Б7Ш1В1
Вес	0,5 кг

Структура обозначения, пример заказа

ТРИД

-РИ

-4-20мА

-D-1%

Основная погрешность

Выходной сигнал

Тип преобразуемого параметра

Наименование датчика

Варианты исполнений

Модель	ВПИ, МПа
ТРИД-4-20мА-D-0,5%, трёхдиапазонный (мин. партия 50 шт.)	2,5-1,6-1,0
ТРИД-4-20мА-D-0,5%, трёхдиапазонный (мин. партия 50 шт.)	1,6-1,0-0,6
ТРИД-РИ-4-20мА-D-0,5%	1…6
	10…100
	0,1…0,6
	0,025…0,06
ТРИД-РИ-4-20мА-D-1%	0,01…0,016
ТРИД-РИ-0,4-2В-D-0,5%	1…6
	10…100
	0,1…0,6
	0,025…0,06
ТРИД-РИ-0,4-2В-D-1%	0,01…0,016
ТРИД-РИ-0,4-4В-D-0,5%	1…6
	10…100
	0,1…0,6
	0,025…0,06
ТРИД-РИ-0,4-4В-D-1%	0,01…0,016
ТРИД-РИ-RS-485-D-0,5%	1…6
	10…100
	0,1…0,6
	0,025…0,06
ТРИД-РИ-RS-485-D-1%	0,01…0,016

Стандартный комплект поставки

Датчик давления ТРИД-РИ (исполнение по заказу) 1 шт.
Комплект монтажных частей 1 компл.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.

Скачать документацию

ТРИД датчики давления с интерфейсом RS485. Руководство по эксплуатации.

ТРИД датчики давления с выходным сигналом постоянного напряжения. Руководство по эксплуатации.

ТРИД датчики давления с с выходным сигналом 4-20 мА. Руководство по эксплуатации.
