WUD-20, WUD-25, WUD-26 датчики давления с дисплеем для сверхчистых сред

Скачать PDF

Вид давления: Избыточное давление, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Пар

Выходной сигнал: Напряжения 0-5 В, Напряжения 0-10 В, Токовый 4-20 мА

Присоединение к процессу: 9/16-18UNF, Фланцевое

Маркировка взрывозащиты: нет

Описание

Датчики давления WUD-20, WUD-25, WUD-26 с дисплеем предназначены для измерения и преобразования давления сверхчистых сред в электрический сигнал постоянного тока или напряжения.

Области применения:

  • Производство полупроводников, плоских панелей и фотоэлектрических устройств.
  • Подача сверхчистого газа в системах для производства полупроводников.

Особенности:

  • Датчики давления WUD-20, WUD-25, WUD-26 оснащены поворотным, легко читабельным с любой позиции,  светодиодным дисплеем.
  • Высокоточное измерение давления до 0,15 % от погрешности системы (RSS)..
  • Показания давления на базе реального вакуума и электронные средства экранирования помех и подавления шумов сигнала гарантируют высокую точность и долговременную стабильность измерений давления.
  • Активная температурная компенсация снижает влияние изменений температуры на преобразователь, позволяя безопасно работать в условиях больших колебаний температуры, например, при эффекте Джоуля-Томсона в случае расширения газа.
  • Преобразователи WUD-25 (проходной) и WUD-26 (для поверхностного монтажа) устойчивы к напряжениям перекоса, часто возникающим во время монтажа. Специальная конструкция тонкопленочного датчика исключает риск отказа датчика из-за нагрузок на технологическом соединении или сварных швах.

Технические характеристики

Диапазон измерений (Пределы уставок) 0...1 бар до 0...360 бар
Основная погрешность 0,15% RSS
Нелинейность до 0,1% от диапазона
Температура контролируемой среды -20...+100 °C
Материалы изготовления Нержавеющая сталь
Исполнение по степени защиты IP20, IP65, IP67
Питание = 10...30 В, = 14...30 В
Тип электроподключения Байонетный разъем 4-контактный; круглый разъем M12 x 1 4-контактный; круглый разъем M12 x 1 5-контактный; кабельный вывод 1,5 м или 3 м; разъем Sub-D HD 15-контактный; разъем Sub-D 9-контактный
Принцип действия Металлический тонкопленочный сенсорный элемент

Варианты исполнений

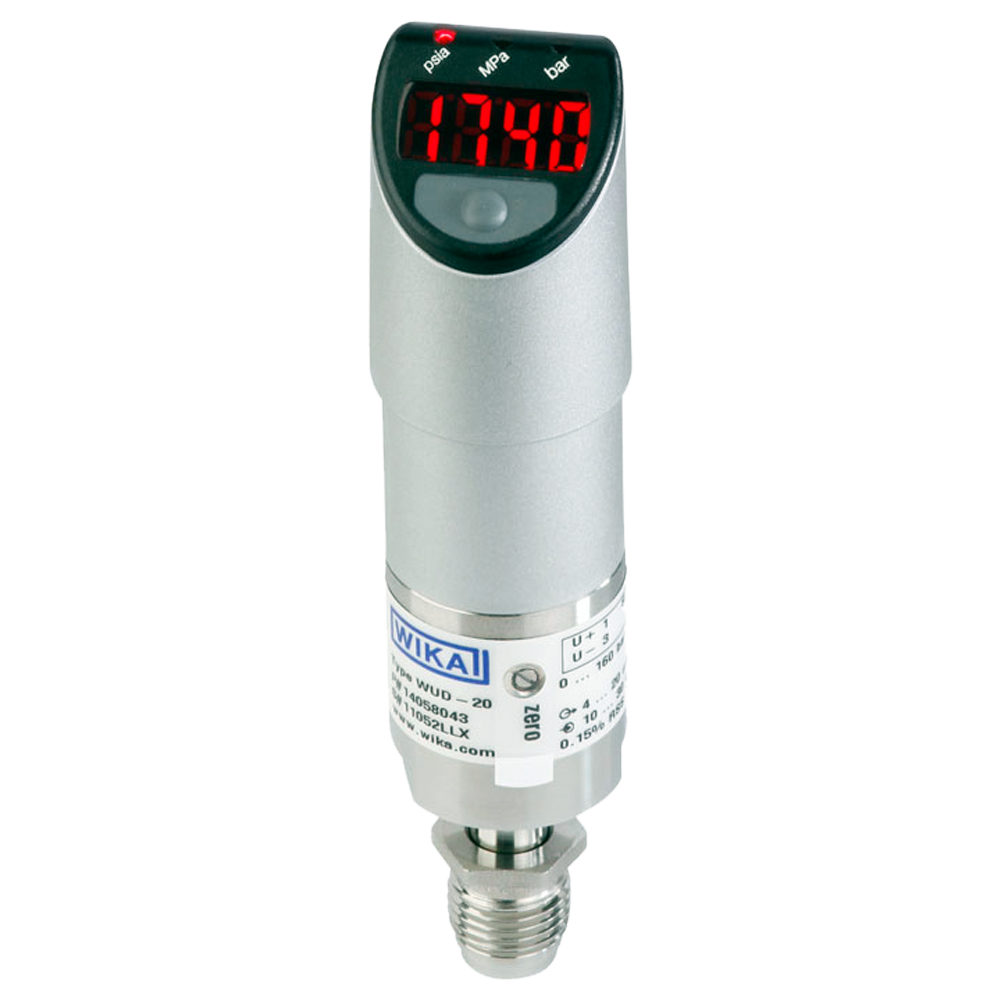

  • WUD-20 датчик давления с дисплеем и с одним штуцером для сверхчистых сред.

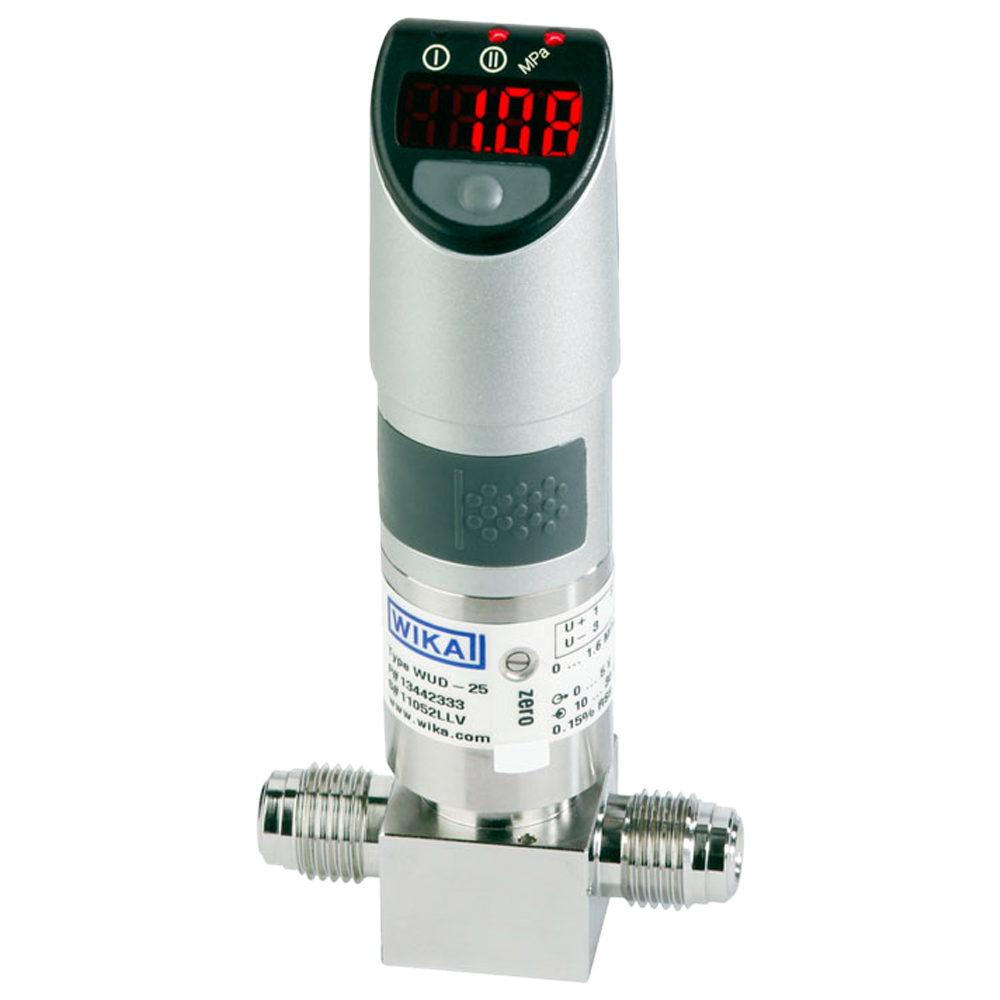

  • WUD-25 проточный датчик давления с дисплеем для сверхчистых сред.

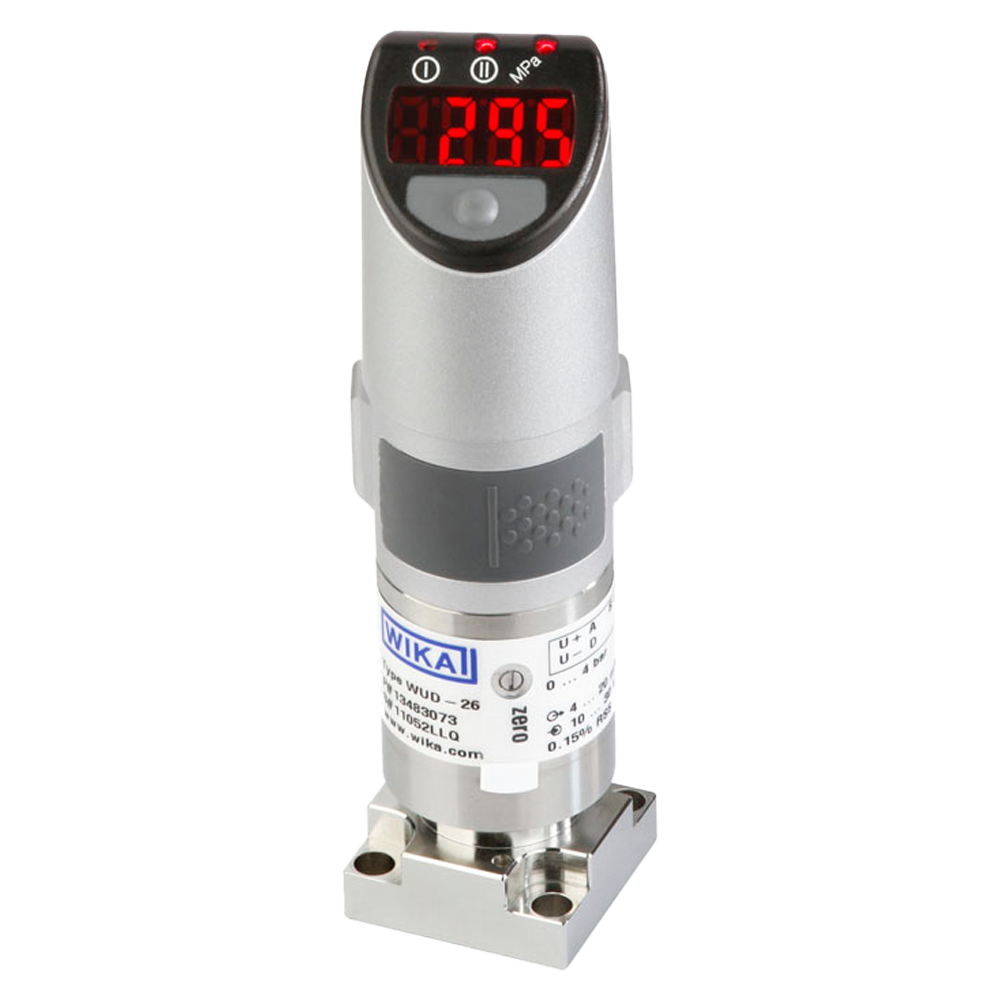

  • WUD-26 датчик давления с дисплеем для сверхчистых сред (поверхностный монтаж).

Стандартный комплект поставки

  • Датчик давления WUD-20; WUD-25; WUD-26 (в соответствии с заказом).
  • Руководство по эксплуатации.
