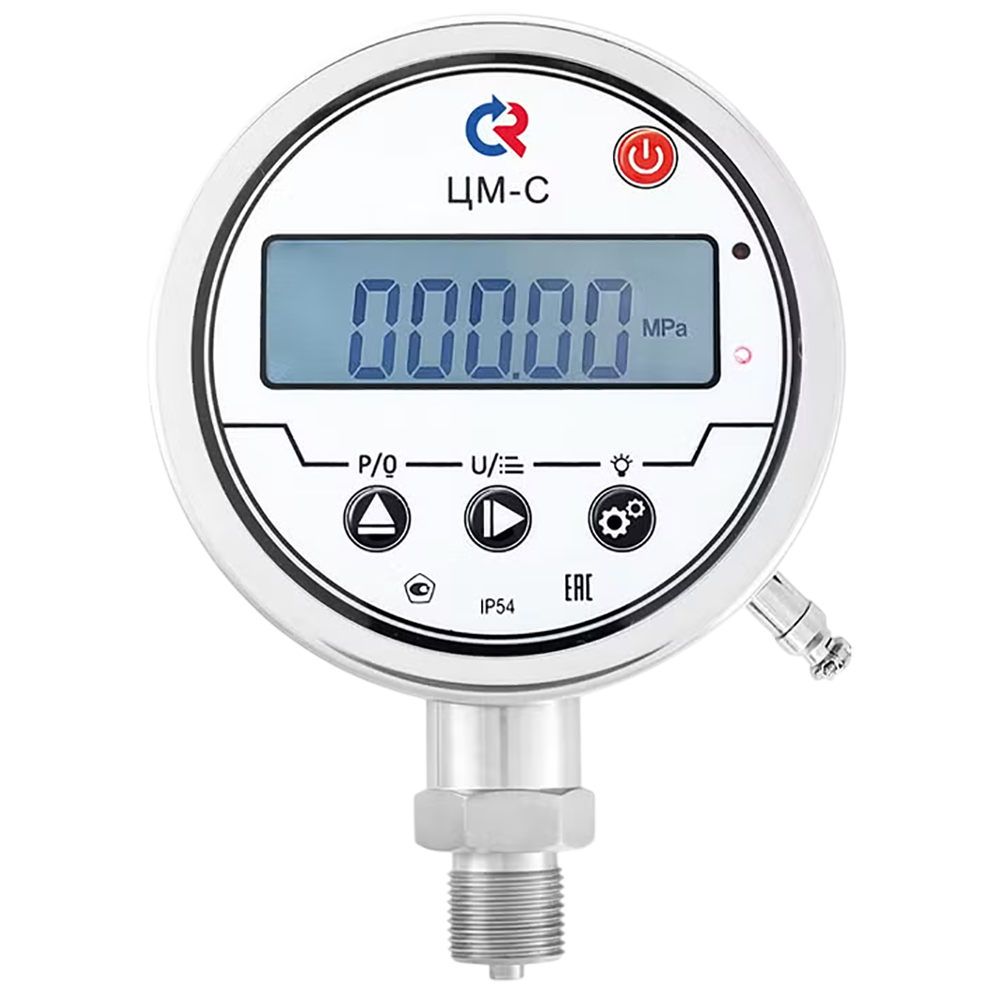

ЦМ-С манометры цифровые с аналоговым выходным сигналом

Скачать PDF

Вид давления: Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): по запросу руб.

Заказать

Описание

Манометры цифровые с выходным сигналом ЦM-С предназначены для точных непрерывных измерений избыточного давления жидкостей, газов и пара (мод. ЦМ-С-И), вакуумметрического давления (мод. ЦМ-С-В) и избыточного давления-разрежения (мод. ЦМ-С-ИВ), отображения текущего значения на цифровом ЖК-дисплее, а также передачи данных в системы управления и контроля.

Измеряемые среды: для манометров цифровых ЦM-С-И и ЦM-С-ИB – некристаллизующиеся при рабочей температуре жидкости, газы и пары, неагрессивные к нержавеющей стали; для манометров цифровых ЦМ-С-B – газы.

Манометры цифровые ЦM-С-И, ЦМ-С-B и ЦM-С-ИB состоят из точного чувствительного элемента, первичного преобразователя, электронного устройства и жидкокристаллического индикатора (ЖК экрана) с кнопками управления.

Принцип действия манометров цифровых основан на зависимости величины упругой деформации чувствительного элемента от измеряемого давления. Чувствительный элемент представляет собой мембрану с диффузионными пьезорезисторами, подключенными в мост Уитс тона. Измеряемая среда под давлением подается в камеру первичного преобразователя и воздействует на мембрану чувствительного элемента. Деформация мембраны приводит к изменению электрического сигнала первичного преобразователя. Электронное устройство преобразует сигнал от первичного преобразователя в цифровой сигнал, поступающий на жидкокристаллический экран.

Области применения манометров ЦМ-С

Манометры цифровые ЦM-С-И, ЦМ-С-B и ЦM-С-ИB могут применяться в различных отраслях промышленности и городского хозяйства.

Технические характеристики

Диаметр корпуса, мм	100
Класс точности	0,1 / 0,25
Диапазон показаний давлений, МПа
ЦМ-С-И	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ЦМ-С-В	−0,1…0
ЦМ-С-ИВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Основные единицы измерения	МПа, кПа, Па, psi, бар, мбар, мм рт. ст., кгс/см2, дюйм вод. ст., мм вод. ст., дюйм рт. ст.
Диапазон рабочих температур, °C
Окружающая среда	−10…+50
Измеряемая среда	−10…+70
Выходной сигнал	4...20 мА
Выходной сигнал	4...20 мА + 2 релейных выхода
Питание	− 24В
Максимальное напряжение контактов реле, В	~250, -30
Максимальный ток контактов реле, А	3
Потребляемая мощность, Вт
4...20 мА	не более 0,84
4...20 мА + 2 релейных выхода	не более 1,2
Корпус	нержавеющая сталь 08Х18Н10
Степень защиты	IP54
Кольцо	Нержавеющая сталь 08Х18Н10, байонетное
Дисплей	5-разрядный
Подсветка дисплея	Белая
Штуцер	Нержавеющая сталь 08Х18Н10
Присоединение	Радиальное
Резьба присоединения	M20×1,5 (под заказ G1⁄2)
Монтаж кабеля	Диаметр кабеля: 6 мм
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды, %/10 °С:	±0,25

Структура обозначения, пример заказа

ЦМ-С-И

(0–100 МПа)

М20×1,5

0,1 / 0,25

24 В

4-20

Выходной сигнал, мА: 4-20 - аналоговый 4...20 мА; 4-20+2PNP - аналоговый 4...20 мА + 2 релейных выхода

Питание: постоянный ток - 24В

Класс точности

Резьба присоединения

Диапазон показаний давлений, МПа - см. таблицу

Присоединение (расположение штуцера) - радиальное

Материал штуцера: нержавеющая сталь

Материал корпуса: нержавеющая сталь

Диаметр корпуса, мм - 100

Модель прибора: ЦМ-С-И - манометр; ЦМ-С-В - вакуумметр; ЦМ-С-ИВ - мановакуумметр

Варианты исполнений

Манометры цифровые ЦМ-С выпускаются в следующих модификациях:

ЦM-С-И - для точных непрерывных измерений избыточного давления жидкостей, газов и пара.
ЦМ-С-B - для измерений вакуумметрического давления.
ЦM-С-ИB - для измерений избыточного давления-разрежения.

Стандартный комплект поставки

Манометр.
Руководство эксплуатации.
Паспорт.

Скачать документацию

ЦМ-С. Руководство по эксплуатации. НСРП.421262.020РЭ
