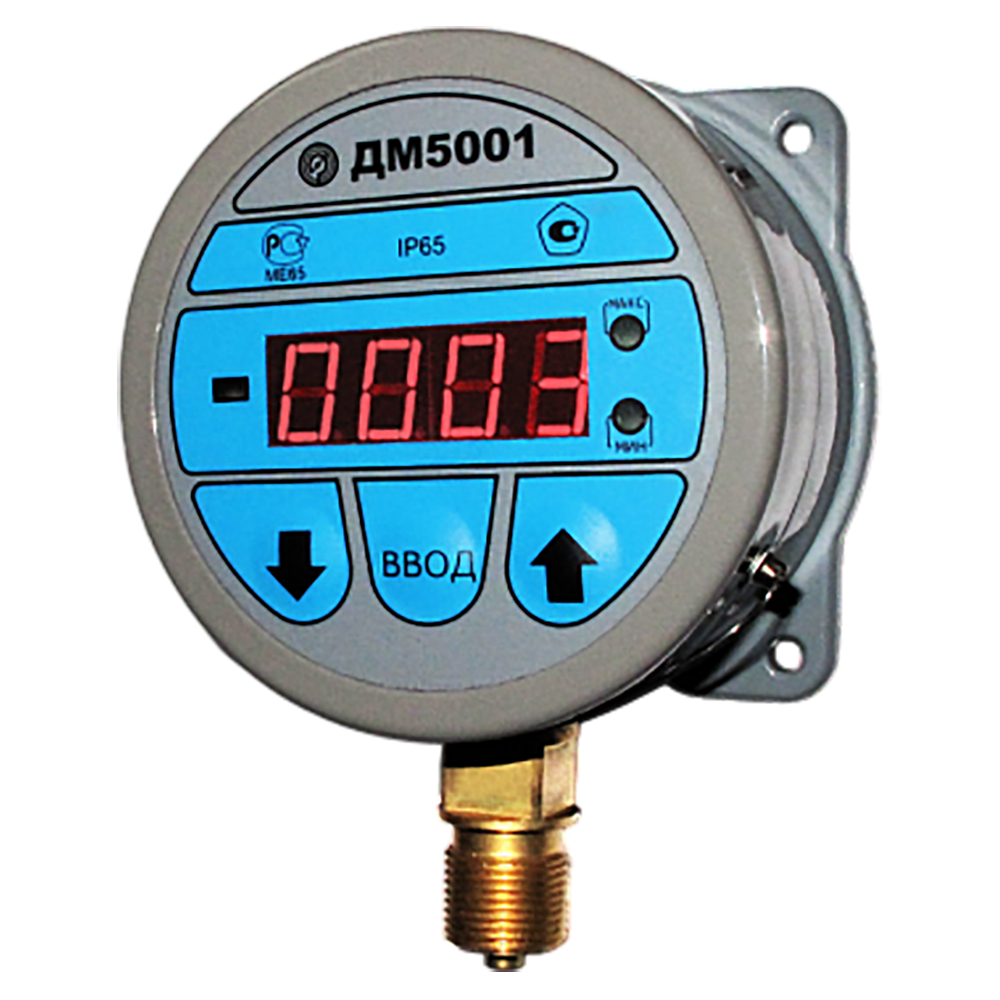

ДМ5001 манометры цифровые
Вид давления: Избыточное давление, Избыточное давление-разрежение, Разрежение
Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам
Выходной сигнал: RS-232, Токовый 0-5 мА, Токовый 4-20 мА
Присоединение к процессу: G1/2, R1/2, М20х1,5
Маркировка взрывозащиты: нет
Цена (без учета НДС): по запросу руб.
Описание
Манометры цифровые ДМ5001 предназначены для измерения избыточного и (или) вакуумметрического давлений неагрессивных сред (некристаллизирующиеся жидкости, газы, пары, в т.ч. кислород) и преобразования его в электрический унифицированный выходной сигнал (4-20) или (0-5) мА с отображением информации о давлении на цифровом табло.
Области применения
Манометры цифровые ДМ5001 применяются для контроля давления в различных отраслях промышленности ( в т.ч. на объектах использования атомной энергии).
Преимущества приборов ДМ5001
- Цифровая индикация текущего значения давления и преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал,
- Сигнализация повышения или понижения установленных границ давления (дополнительная опция).
Приборы могут иметь стандартный цифровой интерфейс RS-232.
Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ Р 50746-2000.
Сигнализирующее устройство манометра ДМ5001 по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
- III - два размыкающих контакта
- IV - два замыкающих контакта
- V - один контакт размыкающий, другой замыкающий
- VI - один контакт замыкающий, другой размыкающий
Манометры ДМ5001 изготавливаются в исполнении V и имеют конструктивную возможность изменения исполнения сигнализирующего устройства потребителем на любое из предусмотренных.
Технические характеристики
| Тип прибора | Манометры, вакуумметры, мановакуумметры цифровые |
| Диаметр корпуса (мм) | 100 |
| Степень защиты | IP65 |
| Предел допускаемой основной погрешности | ±1% от ВПИ |
| Климатическое исполнение | У2; Т2 |
| Температура окружающей среды | от минус 40 до плюс 50 °С (У2); от минус 10 до плюс 60 °С (Т2) |
| Конструктивное исполнение | Радиальный штуцер с задним фланцем Радиальный штуцер без фланца Осевой штуцер с задним фланцем |
| Виброзащита | N2 (от 10 до 55 Гц с амплитудой до 0,35 мм) |
| Межповерочный интервал | 1 год |
| Корпус | Алюминиевый сплав |
| Держатель | Латунь |
| Резьба присоединительного штуцера | М20*1,5-8g; R1/2; G1/2-B |
| Масса прибора | не более 1.2 кг |
Диапазоны показаний приборов
| Наименование прибора | Диапазон, Па | Диапазон, кгс/см2 |
|---|---|---|
|
ДМ5001 |
-100...0 кПа |
-1...0 кгс/см2 |
|
ДМ5001 |
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 | |
|
-100...500 кПа |
-1...5 кгс/см2 | |
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
ДМ5001 |
0...60 кПа |
0...0,6 кгс/см2 |
|
0...100 кПа |
0...1 кгс/см2 | |
|
0...160 кПа |
0...1,6 кгс/см2 | |
|
0...250 кПа |
0...2,5 кгс/см2 | |
|
0...400 кПа |
0...4 кгс/см2 | |
|
0...600 кПа |
0...6 кгс/см2 | |
|
0...1 МПа |
0...10 кгс/см2 | |
|
0...1,6 МПа |
0...16 кгс/см2 | |
|
0...2,5 МПа |
0...25 кгс/см2 | |
|
0...4 МПа |
0...40 кгс/см2 | |
|
0...6 МПа |
0...60 кгс/см2 | |
|
0...10 МПа |
0...100 кгс/см2 | |
|
0...16 МПа |
0...160 кгс/см2 | |
|
0...25 МПа |
0...250 кгс/см2 | |
|
0...40 МПа |
0...400 кгс/см2 | |
|
0...60 МПа |
0...600 кгс/см2 | |
|
0...100 МПа |
0...1000 кгс/см2 |
Пример обозначения: ДМ5001-Е - У2 - (-100-0)кPа - 42 - RS-232 - 36 В
ВАЖНО! Блок питания не входит в комплект поставки манометра ДМ5001. При заказе блок питания БП-1С нужно указывать отдельной строкой.
Структура обозначения, пример заказа
Резьба штуцера: M20x1.5-8g (базовое); G1/2-B; R1/2
Напряжение питания: 24 B (базовое); 36 B
Цифровой интерфейс: -//- (базовое) - без цифрового интерфейса; RS-232 - С цифровым интерфейсом
Код выходного сигнала: 05 - (0-5) мА; 42 - (4-20) мА
Конструктивное исполнение: Ф (базовое) -радиальный штуцер с задним фланцем; -//- -радиальный штуцер без фланца; ФОШ -осевой штуцер с задним фланцем
Единица измерения: кгс/см2; кПа; МПа и др.
Верхнее значение диапазона показаний см.таблицу
Климатическое исполнение: У2, Т2
Модификация прибора: Е -цифровой манометр с токовым выходом; Г -цифровой манометр с токовым выходом и сигнализирующим устройством для управления внешними цепями
Тип прибора: манометры, вакуумметры, мановакуумметры цифровые
Варианты исполнений
ДМ5001 выпускается также в следующих модификациях:
- ДМ5001Е - цифровой манометр с токовым выходом.
- ДМ5001Г - цифровой манометр с токовым выходом и сигнализирующим устройством для управления внешними цепями.
Стандартный комплект поставки
- Манометр.
- Руководство эксплуатации.
- Паспорт.
Дополнительная комплектация, опции
- Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой).
- Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода.
- Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью.
- Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт.
- Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора.
- Заводской номер - все приборы ДМ5001 поставляются с заводским номером.
