МО-05М исполнение 4 и 4МС манометры цифровые

Скачать PDF

Вид давления: Избыточное давление, Разрежение

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: USB 2.0

Присоединение к процессу: Елочка

Маркировка взрывозащиты: нет

Цена (без учета НДС): по запросу руб.

Заказать

Описание

Манометры цифровые МО-05М исполнение 4 и 4МС предназначены для точных измерений, избыточного давления, разрежения газов, атмосферного давления, температуры и относительной влажности окружающей среды с индикацией текущих измеренных значений на цифровом табло.

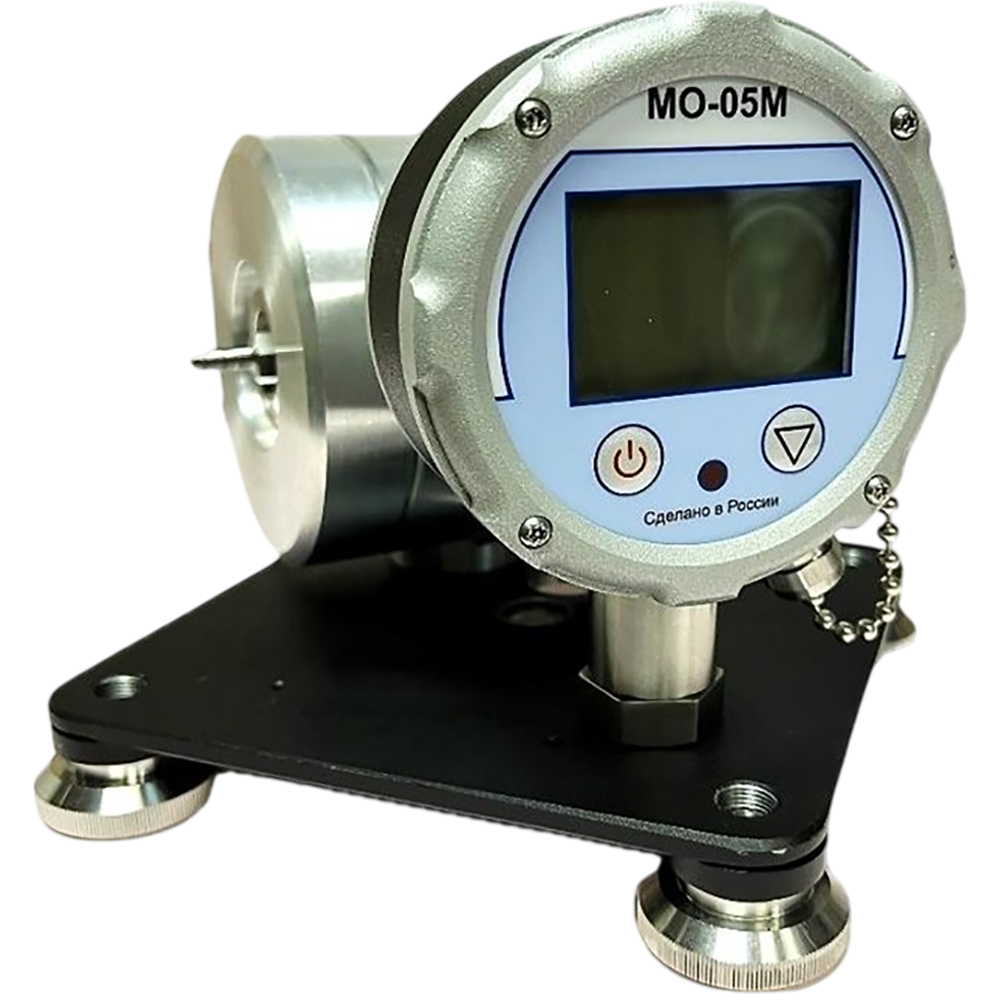

Манометры состоят из терминала с ЖК-дисплеем и не съемной ИГ типа «улитка». Количество поддиапазонов – 5.

Особенности манометра МО-05М исполнение 4 и 4МС

ЖК дисплей
Измерение низких давлений от ±400 Па до ±10 кПа с высокой стабильностью и точностью
Приведенная погрешность на каждом поддиапазоне
Количество поддиапазонов 5
Большой выбор единиц СИ
Возможность установки метеостанции МС (исполнение 4МС)

Технические характеристики

Единицы СИ:	Па, кПа, мБар, мм рт.ст., psi
Материал штуцера:	нержавеющая сталь AISI 304
Материал корпуса манометра:	сплав алюминия Д16Т
Материал, контактирующий с измеряемой средой:	36НХТЮ
Тип дисплея:	ЖК, 5 разрядов
Варианты исполнения:	общепромышленное
Рабочая среда:	воздух, неагрессивные газы
Масса, кг:	не более 6,2
Габаритные размеры (ш×д×в), мм:	не более 250х250х193
Размер шкалы, мм:	108
Резьбовое соединение:	«Ёлочка»
Климатические исполнения:	УХЛ3.1 (+18 ÷ +28 ºС) – Х0
Степень защиты:	IP65
Питание:	три литиевых источника питания формата АА; внешний источник питания
Интерфейс:	USB (виртуальный COM-порт)
Средний срок службы:	не менее 12 лет
Гарантийный срок эксплуатации:	12 месяцев со дня продажи
Диапазоны измерений метеостанции (допускаемая погрешность):
-атмосферное давление	от 600 до 800 мм рт.ст. (±1,5)
-относительная влажность	от 20 до 90 % (±7)
-температура окружающего воздуха	+5 до +50 °С (±1)

Возможные ВПИ (поддиапазоны) и допускаемая приведенная погрешность манометра в исполнении 4 и 4МС

ВПИ в возможных единицах измерений СИ	Допускаемая приведенная погрешность, %
±4 кПа (±4; ±2,5; ±1,6; ±0,6; ±0,4) ± 4000 Па (±4000; ±2500; ±1600; ±600; ±400) ± 40 мбар (±40; ±25; ±16; ±6; ±4) ±30 мм рт.ст. (±30; ±18,8; ±12; ±4,5; ±3)	0,05; 0,1; 0,15; 025; 0,4
±10 кПа (±10; ±4; ±1; ±0,6; ±0,4) ± 10000 Па (±10000; ±4000; ±1000; ±600; ±400) ± 100 мбар (±100; ±40; ±10; ±6; ±4) ±75 мм рт.ст. (±75; ±30; ±7,5; ±4,5; ±3) ±1,45 psi (±1,45; ±0,58; ±0,15; ±0,09; ±0,06)	0,1; 0,15; 025; 0,4

ВПИ в возможных единицах измерений СИ

Допускаемая приведенная погрешность, %

±4 кПа (±4; ±2,5; ±1,6; ±0,6; ±0,4)

± 4000 Па (±4000; ±2500; ±1600; ±600; ±400)

± 40 мбар (±40; ±25; ±16; ±6; ±4)

±30 мм рт.ст. (±30; ±18,8; ±12; ±4,5; ±3)

0,05; 0,1; 0,15; 025; 0,4

±10 кПа (±10; ±4; ±1; ±0,6; ±0,4)

± 10000 Па (±10000; ±4000; ±1000; ±600; ±400)

± 100 мбар (±100; ±40; ±10; ±6; ±4)

±75 мм рт.ст. (±75; ±30; ±7,5; ±4,5; ±3)

±1,45 psi (±1,45; ±0,58; ±0,15; ±0,09; ±0,06)

0,1; 0,15; 025; 0,4

Выбор единиц измерений на некоторых поддиапазонах, ограничен, в зависимости от ВПИ поддиапазона, ПГ и разрядности индикатора

Структура обозначения, пример заказа

МО-05М

И4

ДИВ

±10 кПа (±10; ±4; ±1; ±0,6; ±0,4) кПа

0,25

Х0

Климатическое исполнение

Допускаемая приведенная погрешность см. таблицу

ВПИ (поддиапазоны) манометра см. таблицу

Давление-разрежение (ДИВ)

Исполнение 4 (с метеостанцией добавляется обозначение МС, например 4МС)

Название прибора

Стандартный комплект поставки

Манометр цифровой
Паспорт
Элемент питания (литиевая батарейка)
Упаковка

Дополнительная комплектация, опции

Встроенная метеостанция (исполнение 4МС)

Скачать документацию

МО-05М манометры цифровые. Паспорт. ГКМТ 410200.020-01 ПС
