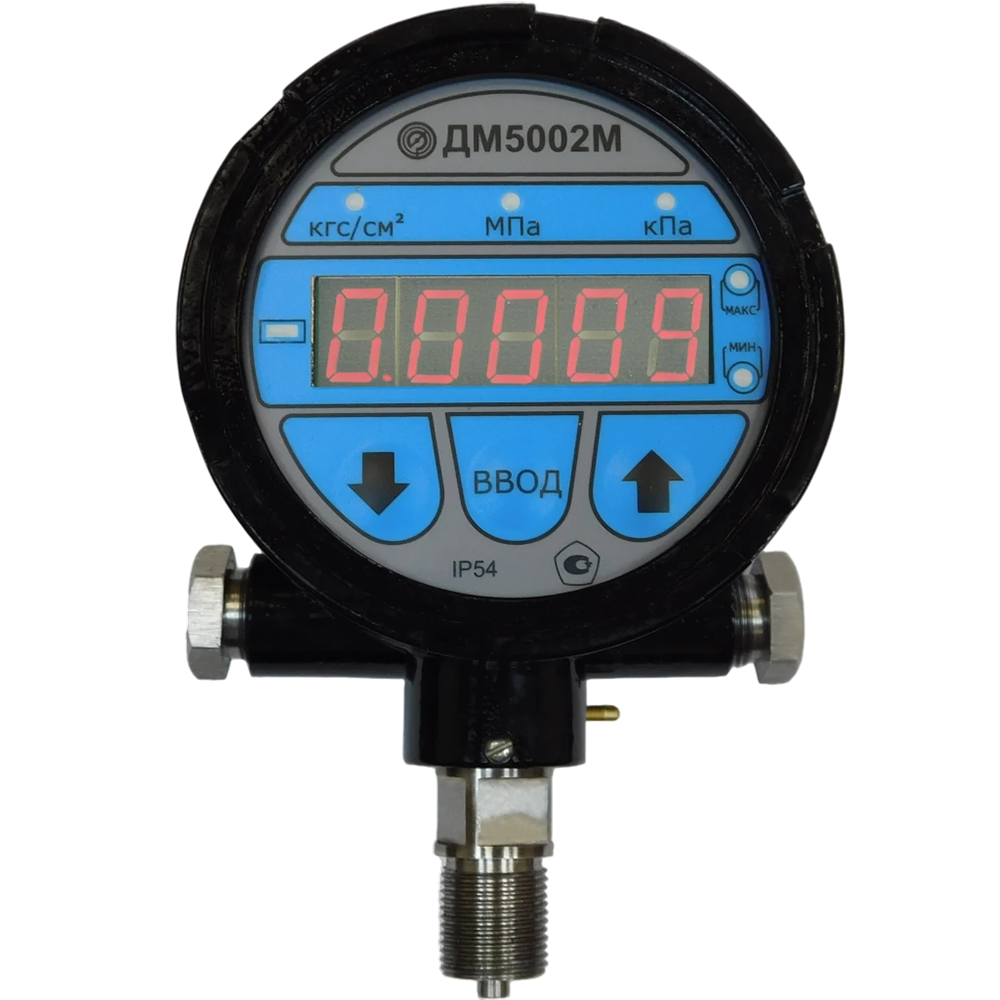

ДМ5002М манометры цифровые с питанием от сети переменного тока 220В

Скачать PDF

Вид давления: Избыточное давление, Разрежение

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 0-5 мА, Токовый 4-20 мА

Присоединение к процессу: G1/2, R1/2, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): по запросу руб.

Описание

Цифровые манометры ДМ5002М предназначены для измерения избыточного давления и (или) разрежения жидкостей и газов с отображением текущего значения давления на цифровом индикаторе. Приборы с пределом допускаемой основной погрешности не более ±0,25% допускается использовать в качестве эталонных средств измерения.

Индикация измеряемой величины происходит на многофункциональном светодиодном индикаторе (СДИ-индикаторе) с подсветкой. Измеренная величина отображается на 5-разрядном цифровом индикаторе одновременно с единицей измерения.

Приборы соответствуют требованиям электромагнитной совместимости по группе II (А) ГОСТ Р 32137-2012.

Области применения

Манометры цифровые ДМ5002М применяются для контроля давления в различных отраслях промышленности.

Преимущества цифрового манометра ДМ5002М

Цифровая индикация текущего значения давления.
Преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал.
Управление внешними электрическими цепями с помощью релейного сигнального устройства.
Установка (переустановка) диапазона измерений.
Установка единицы измерения кПа, МПа, кгс/см2 и др.
Настройка выходного сигнала.
Выбор исполнения и значения уставок коммутирующего устройства.
Контроль настройки параметров приборов.
Автокорректировка временного дрейфа (установка нуля).
Изменение времени усреднения результата измерения и выходного сигнала (демпфирование).
Напряжение питания 220 В переменного тока
Режим бесперебойного питания в случае отключения питания от сети: в течение 1 ч.

Технические характеристики

Тип прибора	Манометры, вакуумметры, мановакуумметры цифровые прецизионные с питанием от сети переменного тока 220В
Степень защиты	IP54
Предел допускаемой основной погрешности	±0.06% от ВПИ; ±0.1% от ВПИ; ±0.15% от ВПИ; ±0.2% от ВПИ; ±0.25% от ВПИ; ±0.5% от ВПИ
Климатическое исполнение	УХЛ3.1; У2
Температура окружающей среды	от минус 10 до плюс 70 °С (УХЛ3.1 и Т3); от минус 55 до плюс 70 °С (У2)
Расположение штуцера	Радиальное
Виброзащита	N2 (от 10 до 55 Гц с амплитудой до 0,35 мм)
Корпус	Алюминиевый сплав
Штуцер	Нержавеющая сталь
Резьба присоединительного штуцера	М20*1,5-8g; R1/2; G1/2-B
Напряжение питания	220В переменного тока
Потребляемая мощность приборов	не более 4,2 В•А
Масса прибора	не более 1,9 кг

Диапазоны показаний приборов

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
ДМ5002М	-100...0 кПа	-1...0 кгс/см²
ДМ5002М	-100...60 кПа	-1...0,6 кгс/см²
	-100...150 кПа	-1...1,5 кгс/см²
	-100...300 кПа	-1...3 кгс/см²
	-100...500 кПа	-1...5 кгс/см²
	-0,1...0,9 МПа	-1...9 кгс/см²
	-0,1...1,5 МПа	-1...15 кгс/см²
	-0,1...2,4 МПа	-1...24 кгс/см²
ДМ5002М	0...16 кПа	0...0,16 кгс/см²
	0...25 кПа	0...0,25 кгс/см²
	0...40 кПа	0...0,4 кгс/см²
	0...60 кПа	0...0,6 кгс/см²
	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25 кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²
	0...100 МПа	0...1000 кгс/см²
	0...160 МПа	0...1600 кгс/см²
	0...250 МПа	0...2500 кгс/см²

По заказу приборы поставляются в единицах измерения кПа, МПа, мм рт.ст., мм вод.ст., бар и др.

Структура обозначения, пример заказа

ДМ5002М

У2

2,5

МПа

0,1

Кис

RS-232

Цифровой интерфейс: RS-232, RS-485

Код выходного сигнала: 05 - (0-5) мА, 42 - (4-20) мА

Измеряемая среда: -//- (базовое); Кис (кислород)

Предел допускаемой основной погрешности: ± 0,5 %; ± 0,25 %; ± 0,2 %; ± 0,15 %; ± 0,1 %; ± 0,06 %

Единица измерения: кгс/см2 (базовое); кПа; МПа; и др.

Верхнее значение диапазона показаний см. таблицу в Руководстве по эксплуатации

Код сенсора см. таблицу в Руководстве по эксплуатации

Климатическое исполнение: УХЛ3.1, У2

Модификация: А, Б, В, Г

Тип прибора: манометр, вакуумметр, мановакуумметр

Варианты исполнений

ДМ5002М-А - цифровая индикация текущего значения давления.
ДМ5002М-Б - цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал.
ДМ5002М-В - цифровая индикация текущего значения давления и сигнализация повышения или понижения давления установленных граничных значений.
ДМ5002М-Г - цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал и сигнализация повышения или понижения давления установленных граничных значений.

Стандартный комплект поставки

Манометр.
Руководство эксплуатации.
Паспорт.

Дополнительная комплектация, опции

Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы ДМ5002М поставляются с заводским номером

Скачать документацию

ДМ5002М манометры цифровые. Руководство по эксплуатации. 5Ш0.283.342РЭ
