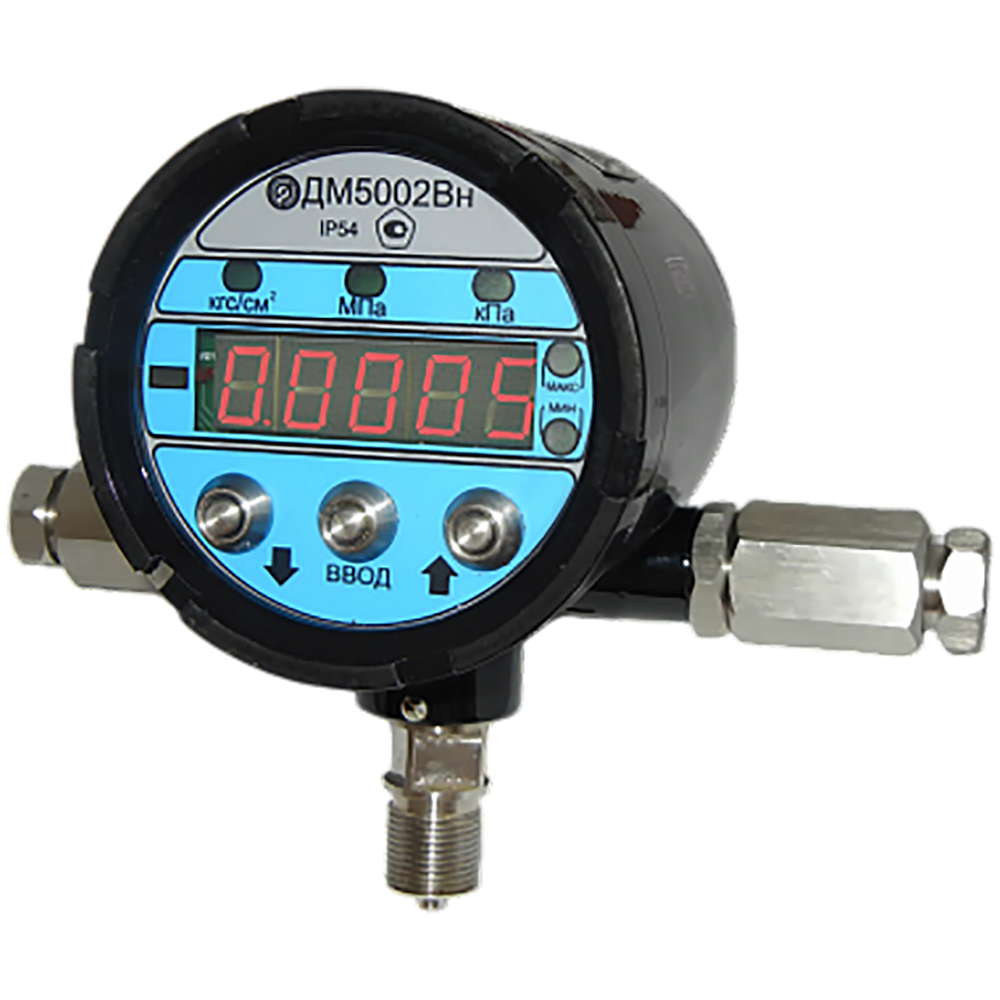

ДМ5002Вн манометры цифровые взрывозащищённые

Скачать PDF

Вид давления: Избыточное давление, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: RS-232, RS-485, Токовый 0-5 мА, Токовый 4-20 мА

Присоединение к процессу: G1/2, R1/2, М20х1,5

Маркировка взрывозащиты: 1Eх d IIC T5 Gb

Цена (без учета НДС): по запросу руб.

Описание

Манометры цифровые взрывозащищенные ДМ5002Вн предназначены для измерения избыточного давления и (или) разрежения жидкостей и газов с отображением текущего значения давления на цифровом табло.

Области применения манометра ДМ5002Вн

Благодаря своим функциональным возможностям, ДМ5002Вн широко используется в различных отраслях промышленности, где требуется контроль давления в условиях риска взрыва.

Нефтегазовая отрасль: для мониторинга давления в трубопроводах, резервуарах, сепараторах и технологическом оборудовании на месторождениях и перерабатывающих заводах.
Химическая промышленность: при работе с агрессивными и взрывоопасными средами, где недопустима утечка веществ.
Фармацевтическое производство: в процессах, требующих строгого контроля давления стерильных сред.
Пищевая промышленность: для измерения давления в системах, контактирующих с пищевыми продуктами.
Производство удобрений: в технологических линиях по изготовлению аммиачной селитры и других азотных соединений.
Объекты с повышенными требованиями к безопасности: например, объекты использования атомной энергетики (ОАЭ).

Особенности манометра ДМ5002Вн

цифровая индикация текущего значения давления,
преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал,
управление внешними электрическими цепями с помощью релейного сигнального устройства.
установка (переустановка) диапазона измерений;
установка единицы измерения кПа, МПа или кгс/см² и др.;
настройка выходного сигнала;
выбор исполнения и значения уставок коммутирующего устройства;
контроль настройки параметров приборов;
автокорректировка временного дрейфа (установка нуля);
изменение времени усреднения результата измерения и выходного сигнала (демпфирование)

Технические характеристики

Тип прибора	Манометры, вакуумметры, мановакуумметры цифровые взрывозащищённые
Диаметр корпуса (мм)	100
Степень защиты	IP54
Предел допускаемой основной погрешности	±0.06% от ВПИ; ±0.1% от ВПИ; ±0.15% от ВПИ; ±0.2% от ВПИ; ±0.25% от ВПИ; ±0.5% от ВПИ
Вид взрывозащиты	"1Eх d IIC T5 Gb" взрывонепроницаемая оболочка
Климатическое исполнение	УХЛ3.1; У2
Температура окружающей среды	от минус 10 до плюс 70 °С (УХЛ3.1 и Т3); от минус 55 до плюс 70 °С (У2)
Расположение штуцера	Радиальное
Виброзащита	N2 (от 10 до 55 Гц с амплитудой до 0,35 мм)
Межповерочный интервал	3 года
Корпус	Алюминиевый сплав
Держатель	Нержавеющая сталь
Резьба присоединительного штуцера	М20*1,5-8g; R1/2; G1/2-B
Масса прибора	не более 1,9 кг

Диапазоны показаний приборов

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
ДМ5002Вн	-100...0 кПа	-1...0 кгс/см²
ДМ5002Вн	-100...60 кПа	-1...0,6 кгс/см²
	-100...150 кПа	-1...1,5 кгс/см²
	-100...300 кПа	-1...3 кгс/см²
	-100...500 кПа	-1...5 кгс/см²
	-0,1...0,9 МПа	-1...9 кгс/см²
	-0,1...1,5 МПа	-1...15 кгс/см²
	-0,1...2,4 МПа	-1...24 кгс/см²
ДМ5002Вн	0...16 кПа	0...0,16 кгс/см²
	0...25 кПа	0...0,25 кгс/см²
	0...40 кПа	0...0,4 кгс/см²
	0...60 кПа	0...0,6 кгс/см²
	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25 кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²
	0...100 МПа	0...1000 кгс/см²
	0...160 МПа	0...1600 кгс/см²

По заказу приборы поставляются в единицах измерения кПа, МПа, мм рт.ст., мм вод.ст., бар и др.

Пример обозначения для заказа: ДМ5002Вн-Г - УХЛ3.1 - 6 - 2,5 МПа - 0,1 - 42 - СДИ - RS-232 - G1/2 - ЦСМ

ВАЖНО! Блок питания не входит в комплект поставки манометра ДМ5002Вн. При заказе блок питания БП-1С нужно указывать отдельной строкой.

Структура обозначения, пример заказа

ДМ5002Вн

У2

2,5 МПа

0,1

RS-232

36 B

G1/2

Резьба штуцера: M20x1.5-8g; G1/2-B; K1/2

Напряжение питания: 24 B; 36 B

Цифровой интерфейс: RS-232; RS-485

Код выходного сигнала: 05 - (0-5) мА; 42 - (4-20) мА

Предел допускаемой основной погрешности: ± 0,5 %; ± 0,25 %; ± 0,2 %; ± 0,15 %; ± 0,1 %; ± 0,06 %

Верхнее значение диапазона показаний см. таблицу подбора сенсора

Код сенсора см. таблицу подбора сенсора

Климатическое исполнение: УХЛ3.1; У2; Т3

Модификация прибора: А - цифровая индикация текущего значения давления; Б - цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал; В - цифровая индикация текущего значения давления и сигнализация повышен

Тип прибора: манометр; вакуумметр; мановакуумметр

Варианты исполнений

ДМ5002Вн манометр цифровой выпускается в следующих модификациях:

ДМ5002Вн-А - цифровая индикация текущего значения давления
ДМ5002Вн-Б - цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал
ДМ5002Вн-В - цифровая индикация текущего значения давления и сигнализация повышения или понижения давления установленных граничных значений
ДМ5002Вн-Г - цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал и сигнализация повышения или понижения давления установленных граничных значений

Стандартный комплект поставки

Манометр.
Руководство эксплуатации.
Паспорт.

Дополнительная комплектация, опции

Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы ДМ5002Вн поставляются с заводским номером.
