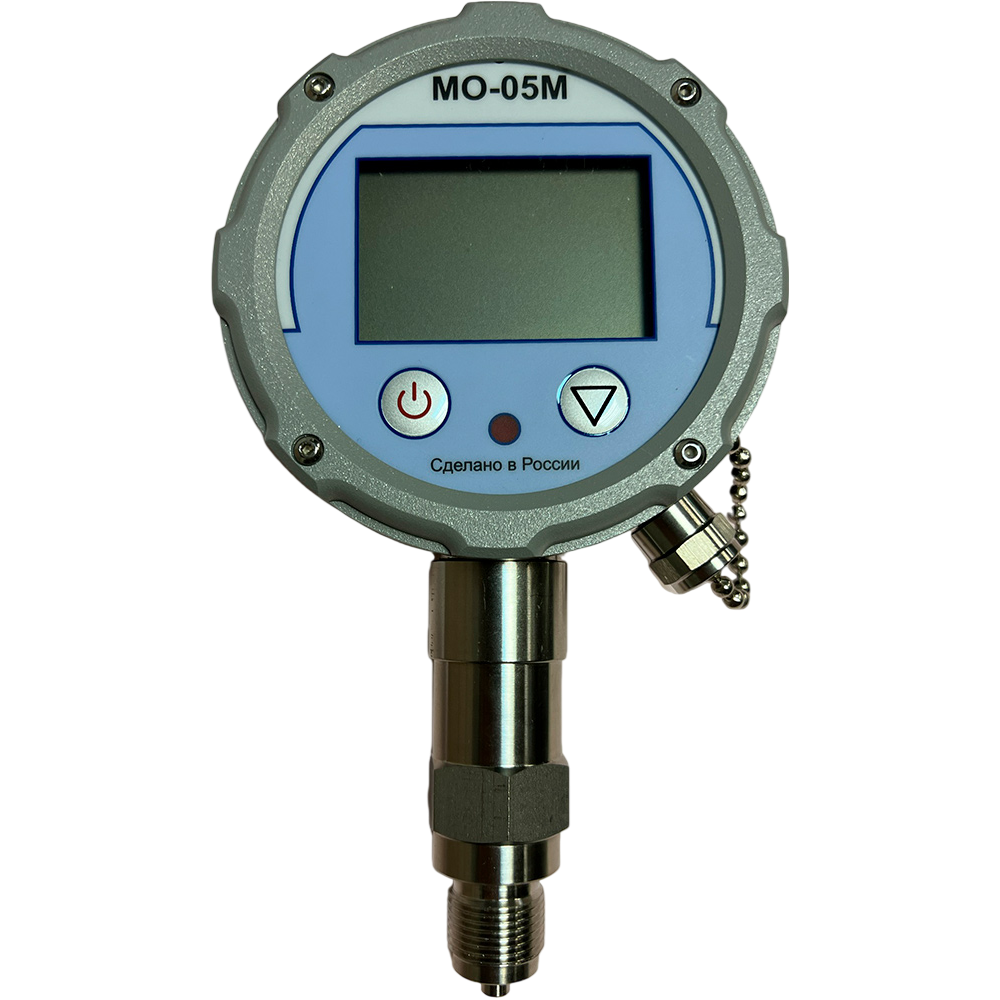

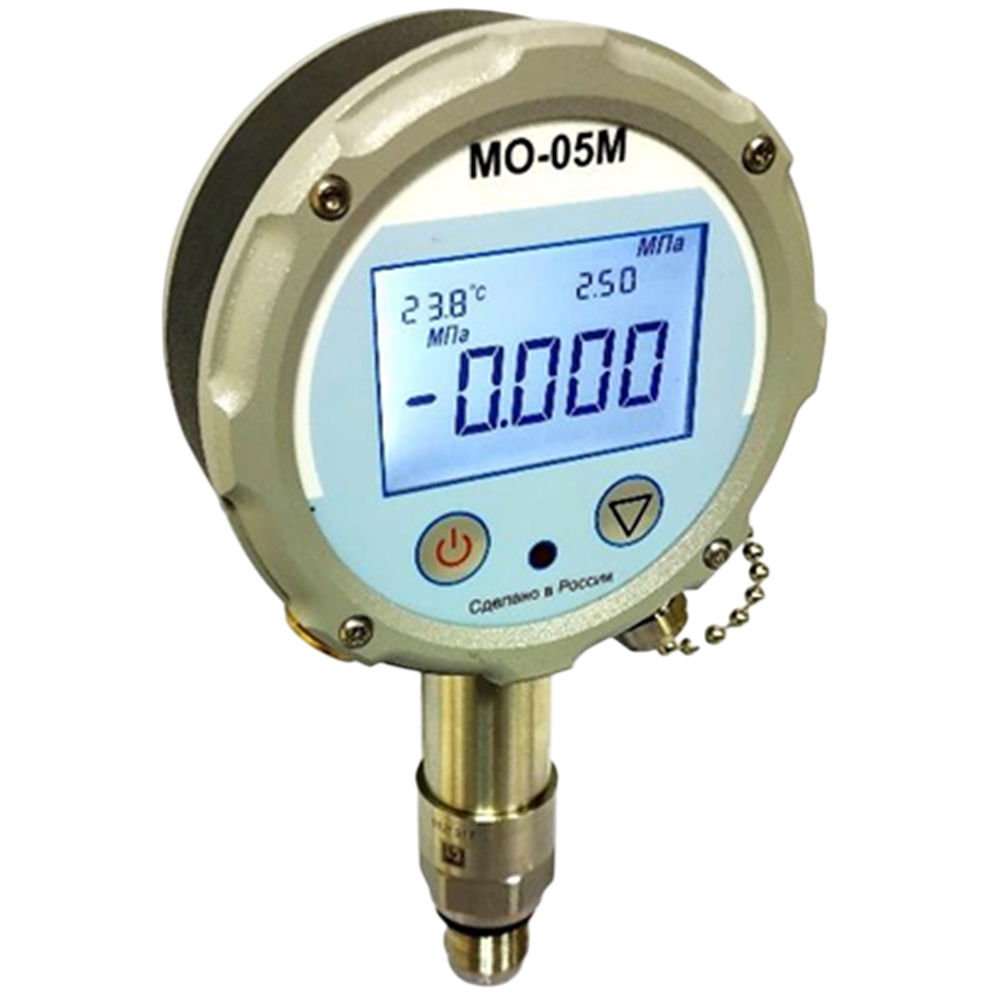

МО-05М исполнение 6 и 6МС манометры цифровые

Скачать PDF

Вид давления: Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Масла

Выходной сигнал: USB 2.0

Присоединение к процессу: G1/2, G1/4, G1/8, М10х1, М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): по запросу руб.

Заказать

Описание

Манометры цифровые МО-05М исполнение 6 и 6МС предназначены для точных измерений, избыточного давления, разрежения газов, атмосферного давления, температуры и относительной влажности окружающей среды с индикацией текущих измеренных значений на цифровом табло.

Манометры состоят из терминала с ЖК-дисплеем и не съемной ИГ. Количество поддиапазонов до 6, в зависимости от диапазона измерений.

Особенности манометра МО-05М исполнение 6 и 6МС

ЖК дисплей
Приведенная погрешность на каждом поддиапазоне
Количество поддиапазонов в стандартной комплектации 5 или 6
Возможность заказа манометра с 1 поддиапазоном измерений
Большой выбор единиц СИ
Возможность установки метеостанции МС (исполнение 6МС)

Технические характеристики

Единицы СИ:	Па, кПа, МПа, кгс/см2, мБар, Бар, мм рт.ст., psi
Материал штуцера:	нержавеющая сталь AISI 304
Материал корпуса манометра:	сплав алюминия Д16Т
Материал, контактирующий с измеряемой средой:	Si; 316L; ВТ-1-0
Тип дисплея:	ЖК, 5 разрядов
Варианты исполнения:	общепромышленное, кислородное
Рабочая среда:	воздух, неагрессивные газы, вода, масло, спирт
Масса, кг:	не более 0,8
Габаритные размеры (ш×д×в), мм:	не более 108х49х220
Размер шкалы, мм:	108
Резьбовое соединение (стандартная комплектация):	М20х1,5
Резьбовое соединение (под заказ):	М10х1; М12х1,5; G1/8”; G1/4”; G1/2” и другие.
Климатические исполнения, для 0,02-0,05% и ВПИ до 6 кПа:
УХЛ3.1 (+18 ÷ +28 ºС) - Х0
Климатические исполнения, для 0,1-0,4%:
УХЛ3.1 (+5 ÷ +50 ºС) – Х1
УХЛ3.1 (-10 ÷ +70 ºС) – Х2
УХЛ3.1 (-30 ÷ +70 ºС) – Х3
Степень защиты:	IP65
Питание:	три литиевых источника питания формата АА; внешний источник питания
Интерфейс:	USB (виртуальный COM-порт)
Средний срок службы:	не менее 12 лет
Гарантийный срок эксплуатации:	12 месяцев со дня продажи
Диапазоны измерений метеостанции (допускаемая погрешность):
-атмосферное давление	от 600 до 800 мм рт.ст. (±1,5)
-относительная влажность	от 20 до 90 % (±7)
-температура окружающего воздуха	+5 до +50 °С (±1)

Возможные ВПИ (в комплектации, на 1 поддиапазон) и допускаемая погрешность манометра в исполнении 6 и 6МС

Диапазон измерений	Допускаемая приведенная погрешность, %
±0,4 кПа	025; 0,4
±0,6 кПа	025; 0,4
±1 кПа	0,05; 0,1; 0,15; 025; 0,4
±1,6 кПа
±2 кПа
±2,5 кПа
±4 кПа
±6 кПа
±10 кПа	0,05; 0,1; 0,15; 025; 0,4
±16 кПа
±25 кПа
±40 кПа
-0,1 ÷ 0 МПа	0,025; 0,05; 0,1; 0,15; 025; 0,4
-0,1 ÷ 0,04 МПа*	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4
-0,1 ÷ 0,06 МПа*
-0,1 ÷ 0,1 МПа*
-0,1 ÷ 0,16 МПа*
-0,1 ÷ 0,25 МПа*
-0,1 ÷ 0,4 МПа*
-0,1 ÷ 0,6 МПа*
-0,1 ÷ 1 МПа*
-0,1 ÷ 1,6 МПа*
-0,1 ÷ 2,5 МПа*
0 ÷ 6 кПа	0,05; 0,1; 0,15; 025; 0,4
0 ÷ 10 кПа	0,05; 0,1; 0,15; 025; 0,4
0 ÷ 16 кПа	0,025; 0,05; 0,1; 0,15; 025; 0,4
0 ÷ 25 кПа	0,025; 0,05; 0,1; 0,15; 025; 0,4
0 ÷ 40 кПа	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4
0 ÷ 0,06 МПа
0 ÷ 0,1 МПа
0 ÷ 0,16 МПа
0 ÷ 0,25 МПа
0 ÷ 0,4 МПа
0 ÷ 0,6 МПа
0 ÷ 1 МПа
0 ÷ 1,6 МПа
0 ÷ 2,5 МПа
0 ÷ 4 МПа
0 ÷ 6 МПа
0 ÷ 10 МПа
0 ÷ 16 МПа
0 ÷ 25 МПа
0 ÷ 40 МПа
0 ÷ 60 МПа
0 ÷ 70 МПа
0 ÷ 100 МПа

* – Манометры, включающие отрицательное и положительное избыточное давление, имеют раздельную приведенную погрешность для отрицательной и положительной части избыточного давления. Манометры с ВПИ 0,04; 0,06; 0,1; 0,16; 0,25 МПа и КТ 0,02, в части отрицательного избыточного давления имеют КТ 0,025

Возможные ВПИ (в стандартной комплектации, на 5-6 поддиапазонов) и допускаемая погрешность манометра в исполнении 6 и 6МС

ВПИ в возможных единицах измерений СИ	Допускаемая приведенная погрешность, %	Кислородное исполнение (доп. опция)
±2 кПа (±2; ±1,6; ±1; ±0,6; ±0,4) ± 2000 Па (±2000; ±1600; ±1000; ±600; ±400) ±15 мм рт.ст. (±15; ±12; ±7,5; ±4,5; ±3) ±20 мбар (±20; ±16; ±10; ±6; ±4)	0,05; 0,1; 0,15; 025; 0,4 ±2; ±1,6; ±1 кПа - (0,05; 0,1; 0,15; 025; 0,4%) ±0,6; ±0,4 кПа - (025; 0,4%)	+
±6 кПа (±6; ±4; ±2,5; ±1,6; ±1) ± 6000 Па (±6000; ±4000; ±2500; ±1600; ±1000) ±45 мм рт.ст. (±45; ±30; ±18,8; ±12; ±7,5) ±60 мбар (±60; ±40; ±25; ±16; ±10)	0,05; 0,1; 0,15; 025; 0,4 ±6; ±4; ±2,5; ±1,6 кПа - (0,05; 0,1; 0,15; 025; 0,4%) ±1 кПа - (0,1; 0,15; 025; 0,4%)
0 ÷ 40 кПа (40; 25; 16; 10; 6) 0 ÷ 40000 Па (40000; 25000; 16000; 10000; 6000) 0 ÷ 300 мм рт.ст. (300; 187,5; 120; 75; 45) 0 ÷ 400 мбар (400; 250; 160; 100; 60) 0 ÷ 5,80 psi (5,80; 3,63; 2,32; 1,45; 0,87)	0,025; 0,05; 0,1; 0,15; 025; 0,4 40; 25; 16 кПа - (0,025; 0,05; 0,1; 0,15; 025; 0,4 %) 10; 6 кПа – (0,05; 0,1; 0,15; 025; 0,4 %)
±40 кПа (±40; ±25; ±16; ±10; ±6) ±40000 Па (±40000; ±25000; ±16000; ±10000; ±6000) ±300 мм рт.ст. (±300; ±187,5; ±120; ±75; ±45) ±400 мбар (±400; ±250; ±160; ±100; ±60)	0,05; 0,1; 0,15; 025; 0,4
-0,1 ÷ 0,25 МПа (0,25; 0,16; 0,1; 0,06; 0,04; - 0,1) -100 ÷ 250 кПа (250; 160; 100; 60; 40; - 100) -1 ÷ 2,5 кгс/см2 (2,5; 1,6; 1; 0,6; 0,4; - 1) -1000 ÷ 2500 мбар (2500; 1600; 1000; 600; 400; - 1000) -1 ÷ 2,5 бар (2,5; 1,6; 1; 0,6; 0,4; - 1) -750 ÷ 1875 мм рт.ст. (1875; 1200; 750; 450; 300; - 750) -14,5 ÷ 36,3 psi (36,3; 23,2; 14,5; 8,7; 5,8; -14,5)	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4 0,25; 0,16; 0,1; 0,06; 0,04 МПа - (0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4%) - 0,1 МПа - (0,025; 0,05; 0,1; 0,15; 025; 0,4%)
-0,1 ÷ 2,5 МПа (2,5; 1,6; 1; 0,6; 0,4; - 0,1) -100 ÷ 2500 кПа (2500; 1600; 1000; 600; 400; - 100) -1 ÷ 25 кгс/см2 (25; 16; 10; 6; 4; - 1) -1000 ÷ 25000 мбар (25000; 16000; 10000; 6000; 4000; - 1000) -1 ÷ 25 бар (25; 16; 10; 6; 4; - 1) -750 ÷ 18752 мм рт.ст. (18752; 12001; 7501; 4500; 3000; - 750) -14,5 ÷ 363 psi (363; 232; 145; 87; 58; -14,5)	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4 2,5; 1,6; 1; 0,6; 0,4 МПа - (0,02; 0,025; 0,05%) - 0,1 МПа - (0,05%) и 2,5; 1,6; 1; 0,6; 0,4 МПа - (0,1; 0,15; 025; 0,4%) - 0,1 МПа – (025; 0,4%)
0 ÷ 2,5 МПа (2,5; 1,6; 1; 0,6; 0,4) 0 ÷ 2500 кПа (2500; 1600; 1000; 600; 400) 0 ÷ 25 кгс/см2 (25; 16; 10; 6; 4) 0 ÷ 25000 мбар (25000; 16000; 10000; 6000; 4000) 0 ÷ 25 бар (25; 16; 10; 6; 4) 0 ÷ 18752 мм рт.ст. (18752; 12001; 7501; 4500; 3000) 0 ÷ 363 psi (363; 232; 145; 87; 58)	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4
0 ÷ 16 МПа (16; 10; 6; 4; 2,5) 0 ÷ 16000 кПа (16000; 10000; 6000; 4000; 2500) 0 ÷ 160 кгс/см2 (160; 100; 60; 40; 25) 0 ÷ 160 бар (160; 100; 60; 40; 25) 0 ÷ 120010 мм рт.ст. (120010; 75006; 45004; 30003; 18752) 0 ÷ 2321 psi (2321; 1450; 870; 580; 363)	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4
0 ÷ 60 МПа (60; 40; 25; 16; 10) 0 ÷ 60000 кПа (60000; 40000; 25000; 16000; 10000) 0 ÷ 600 кгс/см2 (600; 400; 250; 160; 100) 0 ÷ 600 бар (600; 400; 250; 160; 100) 0 ÷ 8702 psi (8702; 5802; 3626; 2321; 1450)	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4	+ (кроме 60 МПа 0,02-0,025% и 100 МПа 0,02-0,05%)
0 ÷ 100 МПа (100; 70; 60; 40; 25) 0 ÷ 100000 кПа (100000; 70000; 60000; 40000; 25000) 0 ÷ 1000 кгс/см2 (1000; 700; 600; 400; 250) 0 ÷ 1000 бар (1000; 700; 600; 400; 250) 0 ÷ 14504 psi (14504; 10153; 8702; 5802; 3626)	0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4

ВПИ в возможных единицах измерений СИ

Допускаемая приведенная погрешность, %

Кислородное исполнение (доп. опция)

±2 кПа (±2; ±1,6; ±1; ±0,6; ±0,4)

± 2000 Па (±2000; ±1600; ±1000; ±600; ±400)

±15 мм рт.ст. (±15; ±12; ±7,5; ±4,5; ±3)

±20 мбар (±20; ±16; ±10; ±6; ±4)

0,05; 0,1; 0,15; 025; 0,4

±2; ±1,6; ±1 кПа - (0,05; 0,1; 0,15; 025; 0,4%)

±0,6; ±0,4 кПа - (025; 0,4%)

±6 кПа (±6; ±4; ±2,5; ±1,6; ±1)

± 6000 Па (±6000; ±4000; ±2500; ±1600; ±1000)

±45 мм рт.ст. (±45; ±30; ±18,8; ±12; ±7,5)

±60 мбар (±60; ±40; ±25; ±16; ±10)

0,05; 0,1; 0,15; 025; 0,4

±6; ±4; ±2,5; ±1,6 кПа - (0,05; 0,1; 0,15; 025; 0,4%)

±1 кПа - (0,1; 0,15; 025; 0,4%)

0 ÷ 40 кПа (40; 25; 16; 10; 6)

0 ÷ 40000 Па (40000; 25000; 16000; 10000; 6000)

0 ÷ 300 мм рт.ст. (300; 187,5; 120; 75; 45)

0 ÷ 400 мбар (400; 250; 160; 100; 60)

0 ÷ 5,80 psi (5,80; 3,63; 2,32; 1,45; 0,87)

0,025; 0,05; 0,1; 0,15; 025; 0,4

40; 25; 16 кПа - (0,025; 0,05; 0,1; 0,15; 025; 0,4 %)

10; 6 кПа – (0,05; 0,1; 0,15; 025; 0,4 %)

±40 кПа (±40; ±25; ±16; ±10; ±6)

±40000 Па (±40000; ±25000; ±16000; ±10000; ±6000)

±300 мм рт.ст. (±300; ±187,5; ±120; ±75; ±45)

±400 мбар (±400; ±250; ±160; ±100; ±60)

0,05; 0,1; 0,15; 025; 0,4

-0,1 ÷ 0,25 МПа (0,25; 0,16; 0,1; 0,06; 0,04; - 0,1)

-100 ÷ 250 кПа (250; 160; 100; 60; 40; - 100)

-1 ÷ 2,5 кгс/см2 (2,5; 1,6; 1; 0,6; 0,4; - 1)

-1000 ÷ 2500 мбар (2500; 1600; 1000; 600; 400; - 1000)

-1 ÷ 2,5 бар (2,5; 1,6; 1; 0,6; 0,4; - 1)

-750 ÷ 1875 мм рт.ст. (1875; 1200; 750; 450; 300; - 750)

-14,5 ÷ 36,3 psi (36,3; 23,2; 14,5; 8,7; 5,8; -14,5)

0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4

0,25; 0,16; 0,1; 0,06; 0,04 МПа - (0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4%)

- 0,1 МПа - (0,025; 0,05; 0,1; 0,15; 025; 0,4%)

-0,1 ÷ 2,5 МПа (2,5; 1,6; 1; 0,6; 0,4; - 0,1)

-100 ÷ 2500 кПа (2500; 1600; 1000; 600; 400; - 100)

-1 ÷ 25 кгс/см2 (25; 16; 10; 6; 4; - 1)

-1000 ÷ 25000 мбар (25000; 16000; 10000; 6000; 4000; - 1000)

-1 ÷ 25 бар (25; 16; 10; 6; 4; - 1)

-750 ÷ 18752 мм рт.ст. (18752; 12001; 7501; 4500; 3000; - 750)

-14,5 ÷ 363 psi (363; 232; 145; 87; 58; -14,5)

0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4

2,5; 1,6; 1; 0,6; 0,4 МПа - (0,02; 0,025; 0,05%)

- 0,1 МПа - (0,05%)

2,5; 1,6; 1; 0,6; 0,4 МПа - (0,1; 0,15; 025; 0,4%)

- 0,1 МПа – (025; 0,4%)

0 ÷ 2,5 МПа (2,5; 1,6; 1; 0,6; 0,4)

0 ÷ 2500 кПа (2500; 1600; 1000; 600; 400)

0 ÷ 25 кгс/см2 (25; 16; 10; 6; 4)

0 ÷ 25000 мбар (25000; 16000; 10000; 6000; 4000)

0 ÷ 25 бар (25; 16; 10; 6; 4)

0 ÷ 18752 мм рт.ст. (18752; 12001; 7501; 4500; 3000)

0 ÷ 363 psi (363; 232; 145; 87; 58)

0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4

0 ÷ 16 МПа (16; 10; 6; 4; 2,5)

0 ÷ 16000 кПа (16000; 10000; 6000; 4000; 2500)

0 ÷ 160 кгс/см2 (160; 100; 60; 40; 25)

0 ÷ 160 бар (160; 100; 60; 40; 25)

0 ÷ 120010 мм рт.ст. (120010; 75006; 45004; 30003; 18752)

0 ÷ 2321 psi (2321; 1450; 870; 580; 363)

0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4

0 ÷ 60 МПа (60; 40; 25; 16; 10)

0 ÷ 60000 кПа (60000; 40000; 25000; 16000; 10000)

0 ÷ 600 кгс/см2 (600; 400; 250; 160; 100)

0 ÷ 600 бар (600; 400; 250; 160; 100)

0 ÷ 8702 psi (8702; 5802; 3626; 2321; 1450)

0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4

(кроме 60 МПа

0,02-0,025% и
100 МПа 0,02-0,05%)

0 ÷ 100 МПа (100; 70; 60; 40; 25)

0 ÷ 100000 кПа (100000; 70000; 60000; 40000; 25000)

0 ÷ 1000 кгс/см2 (1000; 700; 600; 400; 250)

0 ÷ 1000 бар (1000; 700; 600; 400; 250)

0 ÷ 14504 psi (14504; 10153; 8702; 5802; 3626)

0,02; 0,025; 0,05; 0,1; 0,15; 025; 0,4

Выбор единиц измерений на некоторых поддиапазонах, ограничен, в зависимости от ВПИ поддиапазона, ПГ и разрядности индикатора.

Структура обозначения, пример заказа

МО-05М

И6

ДИ

16(2,5; 4; 6; 10; 16) МПа

0.25

Х1

(кисл.)

Кислородное исполнение (при заказе)

Климатическое исполнение см. таблицу

Допускаемая погрешность см. таблицу

ВПИ (поддиапазоны) манометра см. таблицу

Избыточное давление (ДИ) или давление-разрежение (ДИВ)

Исполнение 6 (с метеостанцией добавляется обозначение МС, например 6МС)

Название прибора

Стандартный комплект поставки

Манометр цифровой
Паспорт
Элемент питания (литиевая батарейка)
Упаковка

Дополнительная комплектация, опции

Встроенная метеостанция (исполнение 6МС)

Скачать документацию

МО-05М манометры цифровые. Паспорт. ГКМТ 410200.020-01 ПС

МО-05М исполнение 6 и 6МС манометры цифровые. Габаритные размеры.
