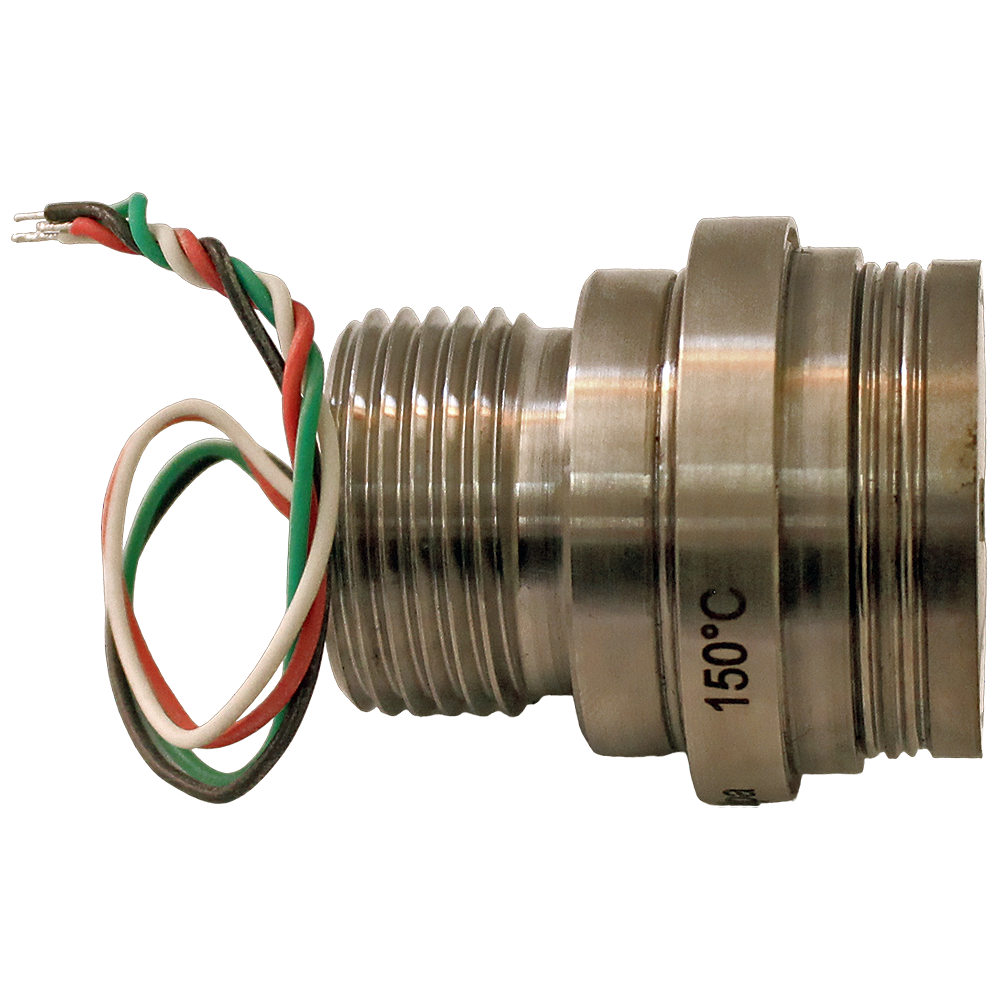

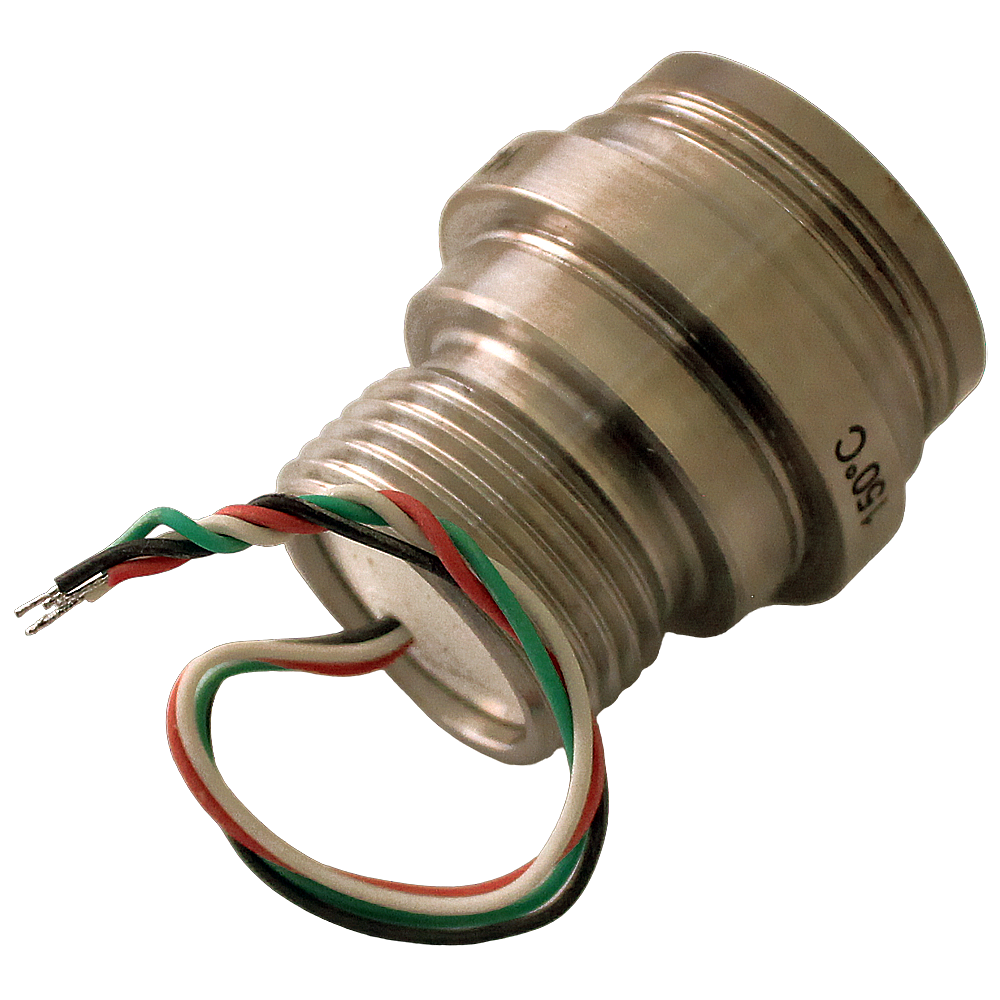

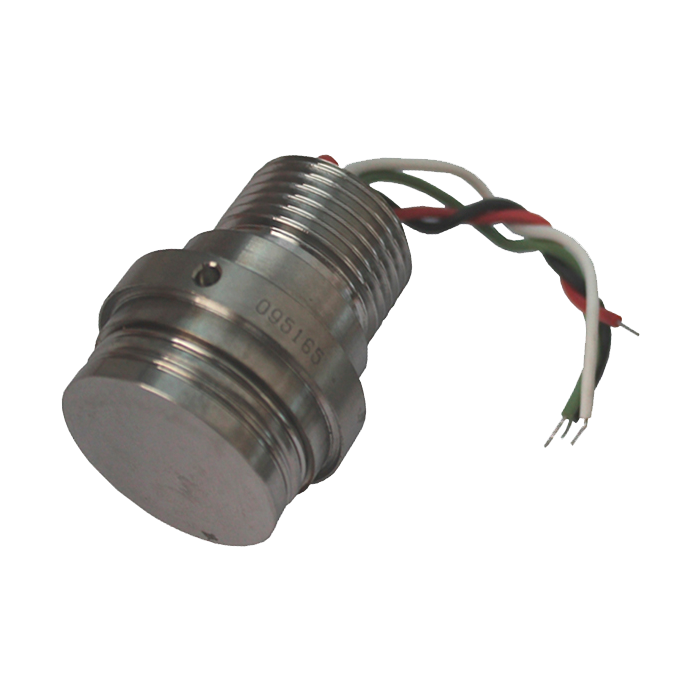

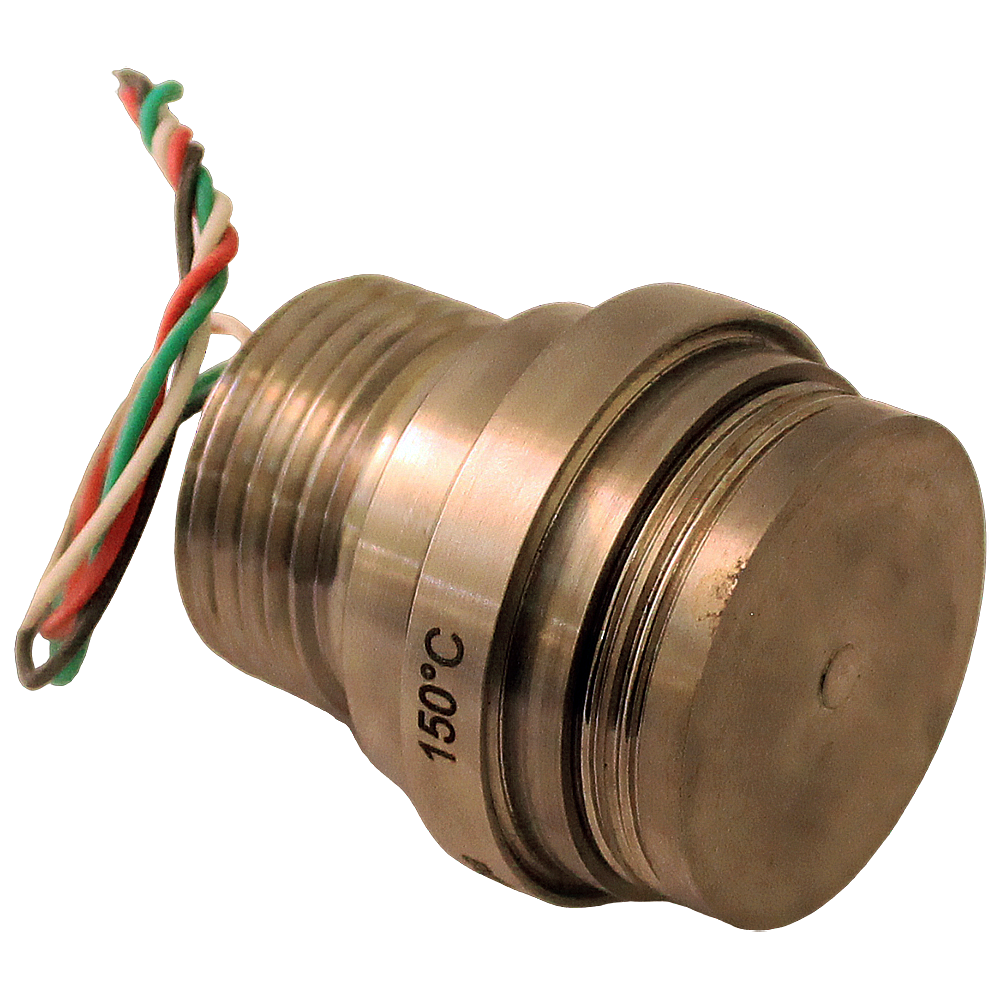

МИДА-МИ-41 модули избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Вязкие жидкости, Жидкости с твёрдыми включениями, пульпа, Расплавы полимеров

Присоединение к процессу: М27х2

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Модули избыточного давления МИДА-МИ-41 предназначены для монтажа в датчики или системы измерения давления.

Конструкция модулей избыточного давления МИДА-МИ-41 предусматривает элементы крепления в изделиях потребителей.

  • Начальное значение выходного сигнала, ±мВ на 1В питания: ±0,2.
  • Диапазон изменения выходного сигнала: 5,2±0,2 мВ/В.
  • Сопротивление изоляции (при температуре +25°С), не менее: 100 МОм при 500В.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,01 МПа; 0-0,016 МПа; 0-0,025 МПа; 0-0,04 МПа; 0-0,06 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1,0 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа
Основная погрешность ±0,1% от диапазона изменения выходного сигнала
Температурная погрешность

Температурный диапазон компенсации: -40...+120°С, -40...+150°С, +50...+150°С. Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более: 3%.

Допустимая перегрузка (Перегрузочное давление) Не более 1,5Pном
Температура контролируемой среды -40…+150°C
Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-41
-0,016
-0,1

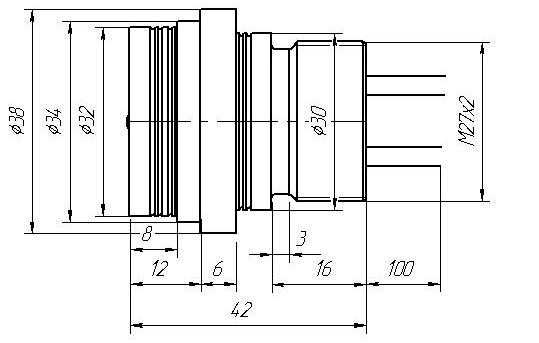

M27×2

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления
