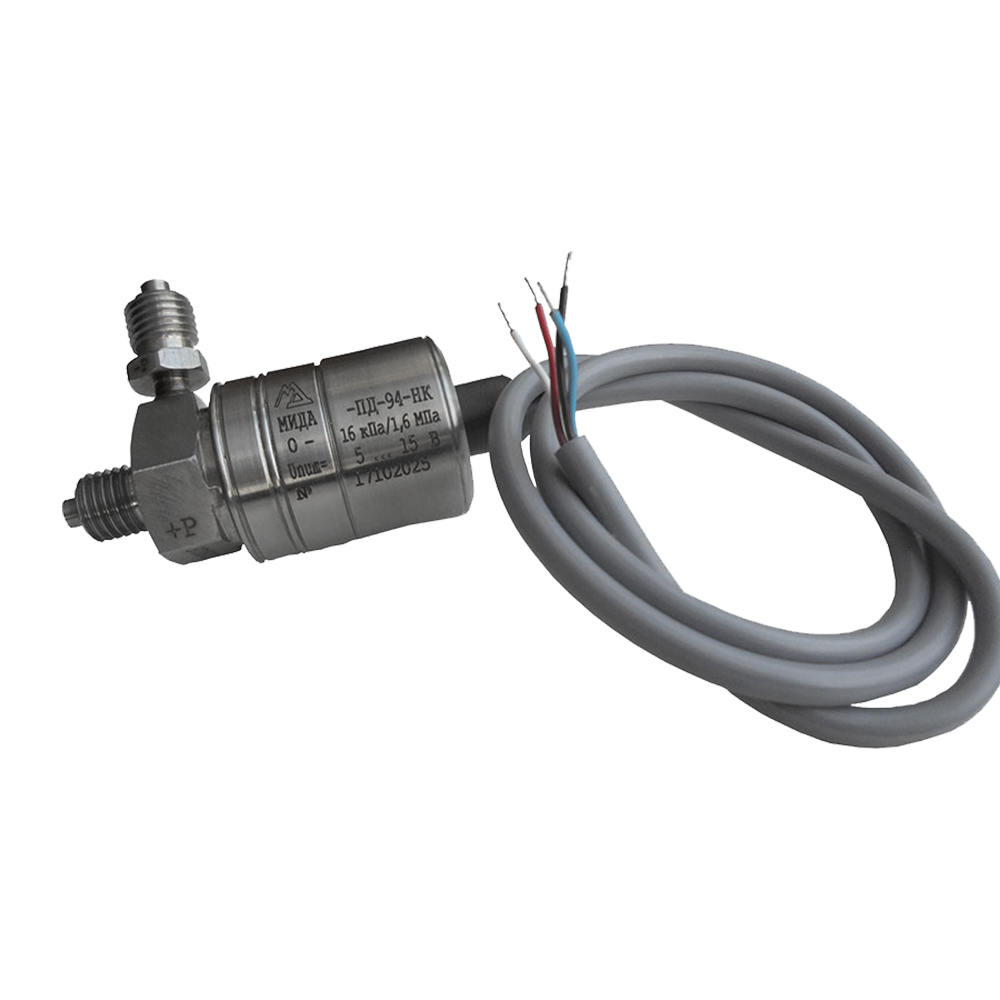

МИДА-ПД-94-НК преобразователи дифференциального давления

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М12х1,5

Маркировка взрывозащиты: нет

Описание

Преобразователи абсолютного давления МИДА-ПД-94-НК​ используются для непрерывного измерения давления в контролируемой среде и выдачи электрических сигналов.

  • Давление разрушения избыточным рабочим (статическим), не менее: 2 МПа.
  • Начальное значение выходного сигнала при температуре + 20 °C: ±1,5мВ на 1В напряжения питания.
  • Диапазон изменения выходного сигнала при температуре + 20 °C: > 4 мВ на 1В напряжения питания.
  • Величины входного и выходного сопротивлений: от 4 до 7 кОм.
  • Сопротивление изоляции, не менее: 100 Мом.
  • Виброустойчивость: F2.
  • Изменение выходного сигнала, вызванное изменением рабочего избыточного (статистического) давления от 0 до 1,6 МПа, выраженное в процентах от диапазона изменения выходного сигнала, не более: ± 0,25%.

Технические характеристики

Диапазон измерений (Пределы уставок) 0...0,016 МПа; 0...0,025 МПа; 0...0,04 МПа
Основная погрешность ±0,5%
Температурная погрешность

Зона температурной погрешности в диапазоне температур от -40 до +80 °C, не более: 26% начального значения выходного сигнала.
Зона температурной погрешности в диапазоне температур от -40 до +80 °C, % не более: 15% диапазона изменения выходного сигнала.

Допустимая перегрузка (Перегрузочное давление) 0,024 МПа; 0,037 МПа; 0,06 МПа
Температура контролируемой среды -40…+80°C
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-ПД-94-НК
-0,025
-0,5
M12×1,5

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Преобразователь дифференционного давления давления
