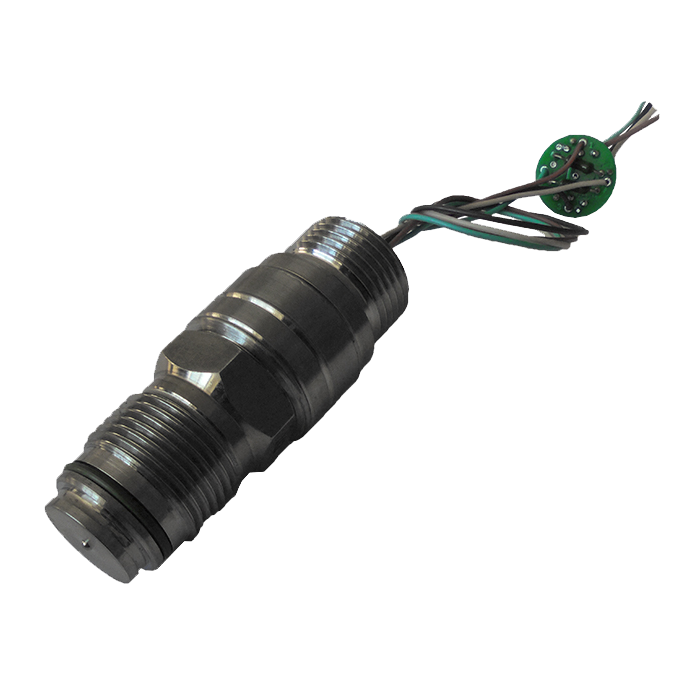

МИДА-МИ-42-В модули избыточного давления высокотемпературные

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Вязкие жидкости, Жидкости с твёрдыми включениями, пульпа, Расплавы полимеров

Присоединение к процессу: М27х2

Маркировка взрывозащиты: нет

Описание

Высокотемпературные модули избыточного давления МИДА-МИ-42-В представляют собой конструктивно не завершенные изделия, используемые для монтажа в прибор заказчика.

Модули избыточного давления высокотемпературные МИДА-МИ-42-В обладают повышенной чувствительностью к воздействию окружающей среды. Поэтому защита от нее должна обеспечиваться изделиями потребителей

  • Начальное значение выходного сигнала, ±мВ на 1В питания: ±0,2.
  • Диапазон изменения выходного сигнала: 5,2±0,2 мВ/В.
  • Сопротивление изоляции (при температуре +25°С), не менее: 100 МОм при 500В.

Технические характеристики

Диапазон измерений (Пределы уставок) 0...0,01 МПа; 0...0,016 МПа; 0...0,025 МПа; 0...0,04 МПа; 0...0,06 МПа; 0...0,1 МПа; 0...0,16 МПа; 0...0,25 МПа; 0...0,4 МПа; 0...0,6 МПа; 0...1,0 МПа; 0...1,6 МПа; 0...2,5 МПа; 0...4 МПа; 0...6 МПа; 0...10 МПа; 0...16 МПа; 0...25 МПа; 0...40 МПа; 0...60
Основная погрешность ±0,1% от диапазона изменения выходного сигнала
Температурная погрешность

Температурный диапазон компенсации: +20...+200°С, +100...+200°С. Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более: 3%.

Допустимая перегрузка (Перегрузочное давление) Не более 1,5Pном
Температура контролируемой среды -40…+200°C
Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-42-В
-0,06
-0,1

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления высокотемпературный
