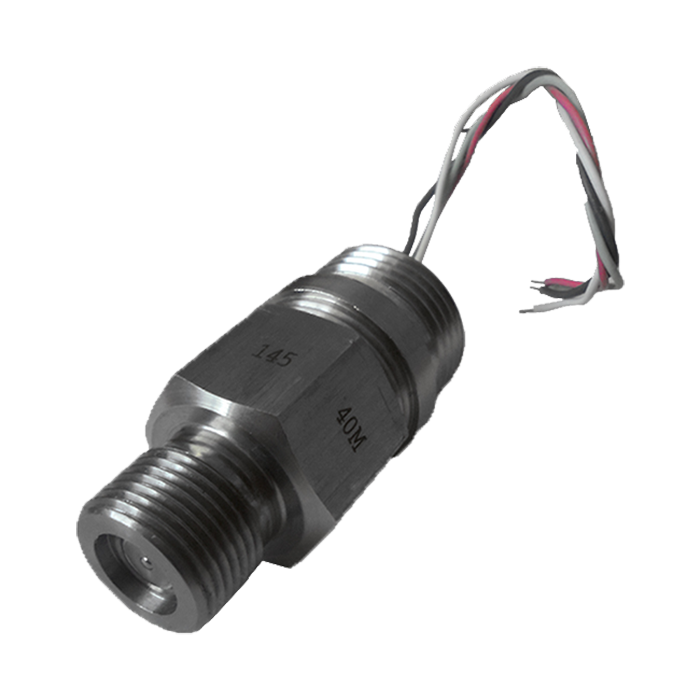

МИДА-МИ-45 модули избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Вязкие жидкости, Жидкости с твёрдыми включениями, пульпа, Расплавы полимеров

Присоединение к процессу: М20х1,5, М27х2

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

Модули избыточного давления МИДА-МИ-45 имеют открытое исполнение, необходимое для встраивания изделия в корпус прибора заказчика.

Модули избыточного давления МИДА-МИ-45 обладают повышенной чувствительностью к воздействию окружающей среды, поэтому защитная функция должна обеспечиваться аппаратурой потребителей. В связи с этим после проведения входного контроля ответственность за состояние модулей давления целиком лежит на потребителе.

  • Начальное значение выходного сигнала, ±мВ на 1В питания: ±0,2.
  • Диапазон изменения выходного сигнала: 5,2±0,2 мВ/В.
  • Сопротивление изоляции (при температуре +25°С), не менее: 100 МОм при 500В.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0- 4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа; 0-80 МПа
Основная погрешность ±0,2% от диапазона изменения выходного сигнала
Температурная погрешность

Температурный диапазон компенсации: -40...+120°С, -40...+150°С, +10...+150°С. Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более: 3%.

Допустимая перегрузка (Перегрузочное давление) Не более 1,5Pном
Температура контролируемой среды -40...+150°C
Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-45
-0,25
-0,2
M27×2

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления
