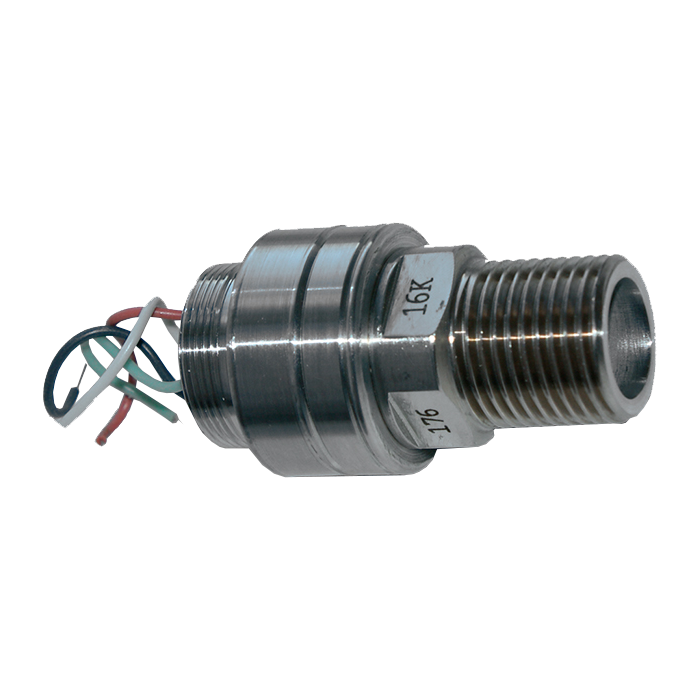

МИДА-МИ-76 модули избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: G1/2, R3/8, М24х1

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу pуб.

Описание

Модули избыточного давления МИДА-МИ-76 обеспечивает непрерывное измерение и преобразование давления измеряемой среды в электрический сигнал.

Модули избыточного давления МИДА-МИ-76 имеют открытую конструкцию, которая необходима для установки в приборы потребителей.

  • Начальное значение выходного сигнала, ±мВ на 1В питания: ±0,1.
  • Диапазон изменения выходного сигнала: 5±0,2 мВ/В.
  • Сопротивление изоляции (при температуре +25°С), не менее: 100 МОм при 500В.
  • Давление разрушения: не менее 4Рном.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,01; 0-0,016; 0-0,025; 0-0,04; 0-0,06; 0-0,1; 0-0,16; 0-0,25; 0-0,4; 0-0,6; 0-1,0; 0-1,6; 0-2,5; 0-4; 0-6; 0-10; 0-16; 0-25; 0-40; 0-60; 0-80; 0-100; 0-160 МПа
Основная погрешность ±0,1%; ±0,2% от диапазона изменения выходного сигнала
Температурная погрешность

Температурный диапазон компенсации: -30…+70°С; +20…+110°С. Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более: 2%.

Допустимая перегрузка (Перегрузочное давление) Не более 1,5Рном
Температура контролируемой среды -40...+120°C
Питание = 5...15 В
Принцип действия Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-76
-100
-0,1
G1/2

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления
