ДЕ-57-2,5; ДЕ-57-6; ДЕ-57-40 датчики-реле напора

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М12х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): 11 632,00 - 11 770,00 руб.

Заказать

Описание

Датчики-реле напора ДЕ-57-2,5; ДЕ-57-6; ДЕ-57-40 используются в качестве измерительных приборов для контроля избыточного давления. Применяются в автоматических и автоматизированных системах контроля, управления и регулирования, имеют информационную шкалу настройки.

Реле давления ДЕ-57-2,5; ДЕ-57-6; ДЕ-57-40 контролируют следующие типы сред: воздух, газ и жидкости, неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине. Величина зоны возврата: ДЕ-57-2,5: 0,25 кПа (25 кгс/м²); ДЕ-57-6: 0,6 кПа (60 кгс/м²); ДЕ-57-40: 5 кПа (500 кгс/м²).

Рабочие условия окружающей среды для датчиков-реле избыточного давления ДЕ-57-2,5; ДЕ-57-6; ДЕ-57-40:

Температура окружающей среды: -30…+50°С.
Относительная влажность: (95±3)% при температуре 35°С.
Вибрация: частотой до 25 Гц, с амплитудой не более 0,1 мм.

Конструкция устанавливается в вертикальном положении. В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое.

Порядок установки:

Закрепить прибор на кронштейне.
Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по уплотнительному кольцу подсоединительного штуцера.

Подключение датчиков-реле напора ДЕ-57-2,5; ДЕ-57-6; ДЕ-57-40 в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5...0,8 мм.

Номер провода	Цвет изоляции	Допускаемая замена по цвету изоляции
1	черный	фиолетовый, коричневый
2	красный	розовый, желтый, оранжевый
3	белый	синий, голубой, зеленый

Технические характеристики

Диапазон измерений (Пределы уставок)	ДЕ-57-2,5: 0,04...2,5 кПа (4...250 кгс/м²) ДЕ-57-6: 0,6...6 кПа (60...600 кгс/м²) ДЕ-57-40: 4...40 кПа (400...4000 кгс/м²)
Допустимая перегрузка (Перегрузочное давление)	ДЕ-57-2,5: 10 кПа (1000 кгс/м²) ДЕ-57-6: 18 кПа (1800 кгс/м²) ДЕ-57-40: 80 кПа (8000 кгс/м²)
Габаритные размеры	ДЕ-57-2,5: D - Ø142±5 мм, Н - 130±5 мм ДЕ-57-6: D - Ø95±5 мм, Н - 130±5 мм ДЕ-57-40: D - Ø60±5 мм, Н - 130±5 мм
Вес	ДЕ-57-2,5: 0,4 кг ДЕ-57-6: 0,25 кг ДЕ-57-40: 0,25 кг

Стандартный комплект поставки

Датчик-реле давления ДЕ-57-2,5 (-6/-40).
Штуцер.
Паспорт.

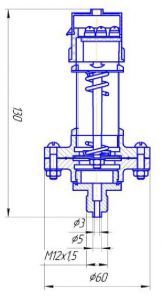

Габаритные чертежи ДЕ-57-2,5, ДЕ-57-6, ДЕ-57-40


Датчик-реле напора ДЕ-57-40	Датчики-реле напора ДЕ-57-6, ДЕ-57-2,5

Скачать документацию

ДЕ-57 датчики-реле давления и разности давлений. Паспорт.
