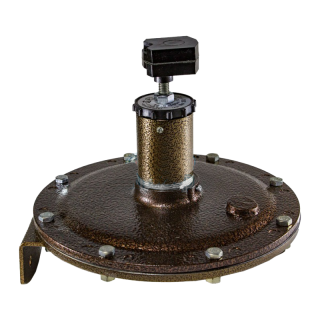

ДН-2,5; ДН-6; ДН-40 датчики-реле напора

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М12х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики-реле напора ДН-2,5; ДН-6; ДН-40 предназначены для измерения избыточного давления. Используются для создания и поддержания  автоматических и автоматизированных системах контроля, управления и регулирования, имеют информационную шкалу настройки.

Особенности ДН-2,5; ДН-6; ДН-40

Рабочие условия окружающей среды для датчиков-реле избыточного давления ДН-2,5; ДН-6; ДН-40:

  • Температура окружающей среды: -30…+50°С.
  • Относительная влажность: (95±3)% при температуре 35°С.
  • Вибрация: частотой до 25 Гц, с амплитудой не более 0,1 мм.

Конструкция устанавливается в вертикальном положении. В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое.

Монтаж датчиков ДН-2,5; ДН-6; ДН-40

Порядок установки:

  • Закрепить сигнализатор давления на кронштейне.
  • Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по уплотнительному кольцу подсоединительного штуцера.

Подключение датчиков-реле избыточного давления ДН-2,5; ДН-6; ДН-40 в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5; 1,6 мм.

ДН-2,5; ДН-6; ДН-40 датчики-реле напора

Номер провода

Цвет изоляции

Допускаемая замена по цвету изоляции

1

черный

фиолетовый, коричневый

2

красный

розовый, желтый, оранжевый

3

белый

синий, голубой, зеленый

Технические характеристики

Диапазон измерений (Пределы уставок) ДН-2,5: 0,04...2,5 кПа (4...250 кгс/м²)
ДН-6: 0,6...6 кПа (60...600 кгс/м²)
ДН-40: 0,4...40 кПа (40...4000 кгс/м²)
Допустимая перегрузка (Перегрузочное давление) ДН-2,5: 10 кПа (1000 кгс/м²)
ДН-6: 18 кПа (1800 кгс/м²)
ДН-40: 80 кПа (8000 кгс/м²)
Габаритные размеры ДН-2,5: D - Ø142±5 мм, Н - 130±5 мм
ДН-6: D - Ø95±5 мм, Н - 130±5 мм
ДН-40: D - Ø60±5 мм, Н - 130±5 мм
Вес ДН-2,5: 0,5±0,1 кг
ДН-6: 0,4±0,1 кг
ДН-40: 0,25±0,1 кг

Варианты исполнений

  • ДН-2,5: 0,04 – 2,5 кПа (4 – 250 кгс/м²).
  • ДН-6: 0,6 – 6 кПа (60 – 600 кгс/м²).
  • ДН-40: 0,4 – 40 кПа (40 – 4000 кгс/м²).

Стандартный комплект поставки

  • Датчик-реле ДН-2,5 (-6/-40).
  • Штуцер.



Чтобы правильно подобрать датчики-реле напора ДН-2,5, ДН-6, ДН-40, узнать стоимость ДН-2,5, ДН-6, ДН-40 или купить датчики ДН-2,5, ДН-6, ДН-40, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
