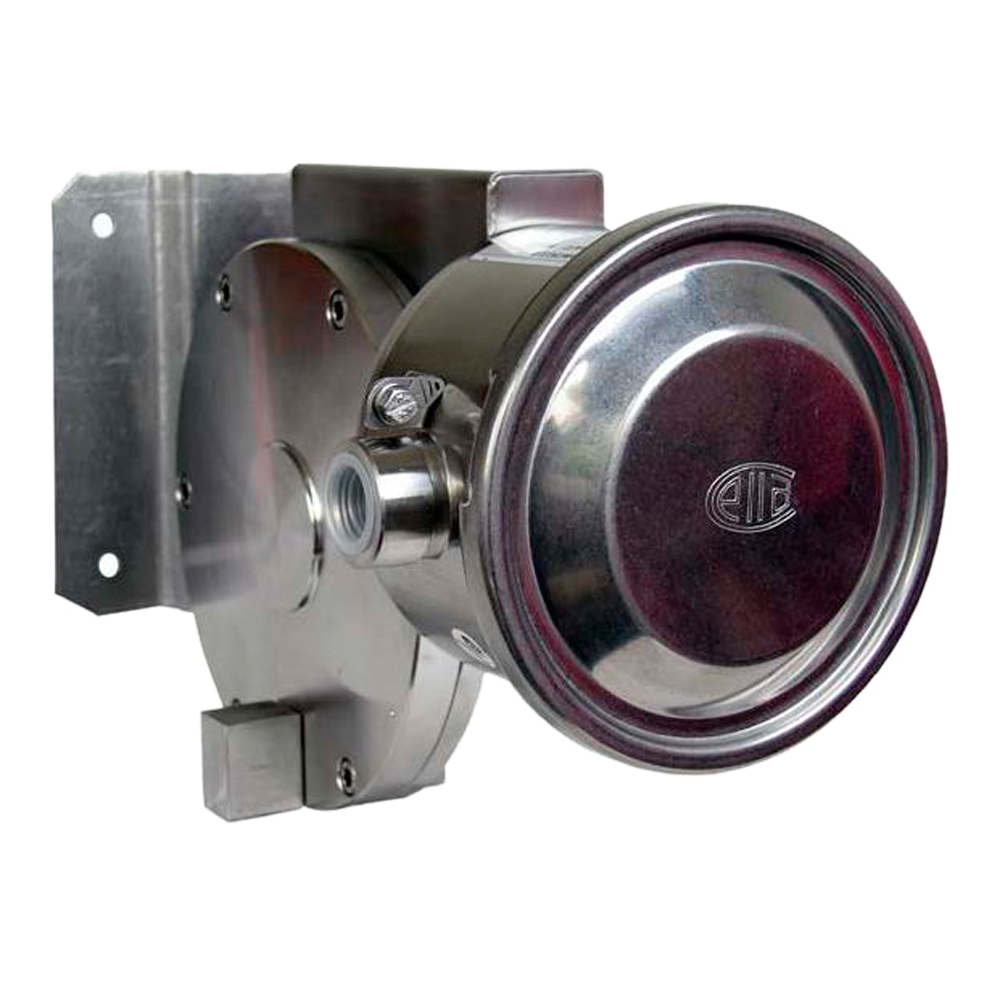

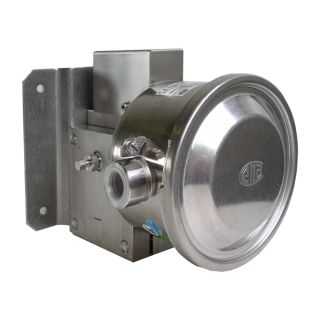

DW, DW10 реле дифференциального давления

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вязкие жидкости

Выходной сигнал: Релейный

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: 2ExiaIICT4, 2ExiaIICT6, нет

Описание

Реле давления DW, DW10 предназначены для контроля дифференциального давления и прямого подключения электрической нагрузки, также могут использоваться для контроля и управления насосами, контроля фильтров, измерения уровня в закрытых резервуарах.

Области применения

Технологические процессы: химическая отрасль промышленности, нефтехимия, наземная / морская нефтедобыча, технические газы, технологии охраны окружающей среды, машиностроение и сооружение промышленных объектов, водоподготовка, фармацевтика.

Особенности:

  • В стандартном исполнении соединительные детали реле давления DW, DW10 изготовлены из нержавеющей стали или Inconel 718.
  • Переключатели давления DW, DW10 снабжены микровыключателем, позволяющим напрямую подключать электрическую нагрузку до 15 А / АС 220 В, настройку можно произвести по 1 или 2 независимым точкам переключения.
  • Для более низких значений, например, для SPS , опционально можно выбрать микровыключатель, заполненный аргоном, с позолоченными контактами.
  • Использование гидрозаполненной измерительной ячейки с рычагом уровня передачи делаeт реле дифференциального давления DW, DW10 долговечными, с оптимальными эксплуатационными параметрами.

Технические характеристики

Диапазон измерений (Пределы уставок) от 0...16 мбар до 0...40 бар
Температура контролируемой среды -30…+85°C
Материалы изготовления Нержавеющая сталь 316L (корпус)
Климатическое исполнение (диапазон рабочих температур) -30...+85°C
Исполнение по степени защиты IP66
Тип электроподключения Резьбовое присоединение (½NPT, ¾NPT, G½, G¾, M20x1,5); кабельный ввод неармированный; кабельный ввод армированный; соединитель MIL, 7-штыревой
Вес 6,2 кг (DW); 8,2 кг (DW10)

Стандартный комплект поставки

  • DW, DW10 реле дифференциального давления.
  • Техническая документация.
