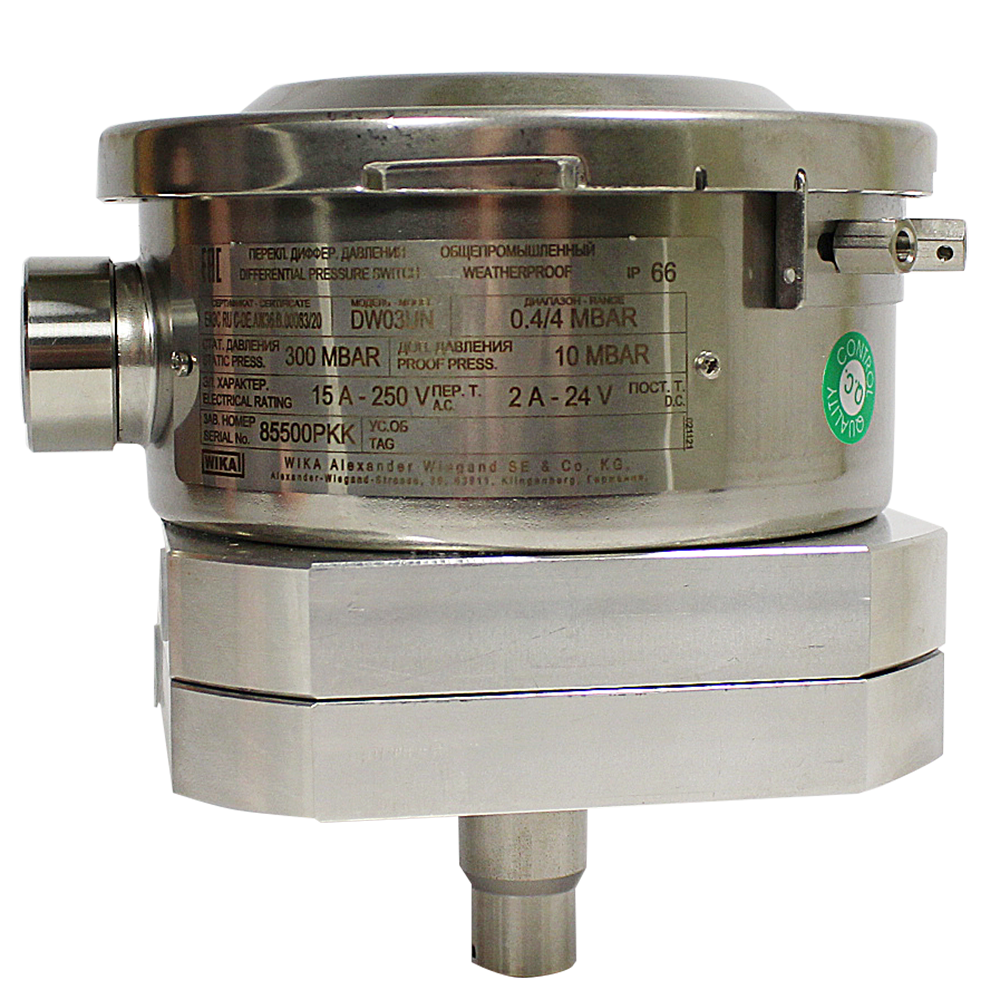

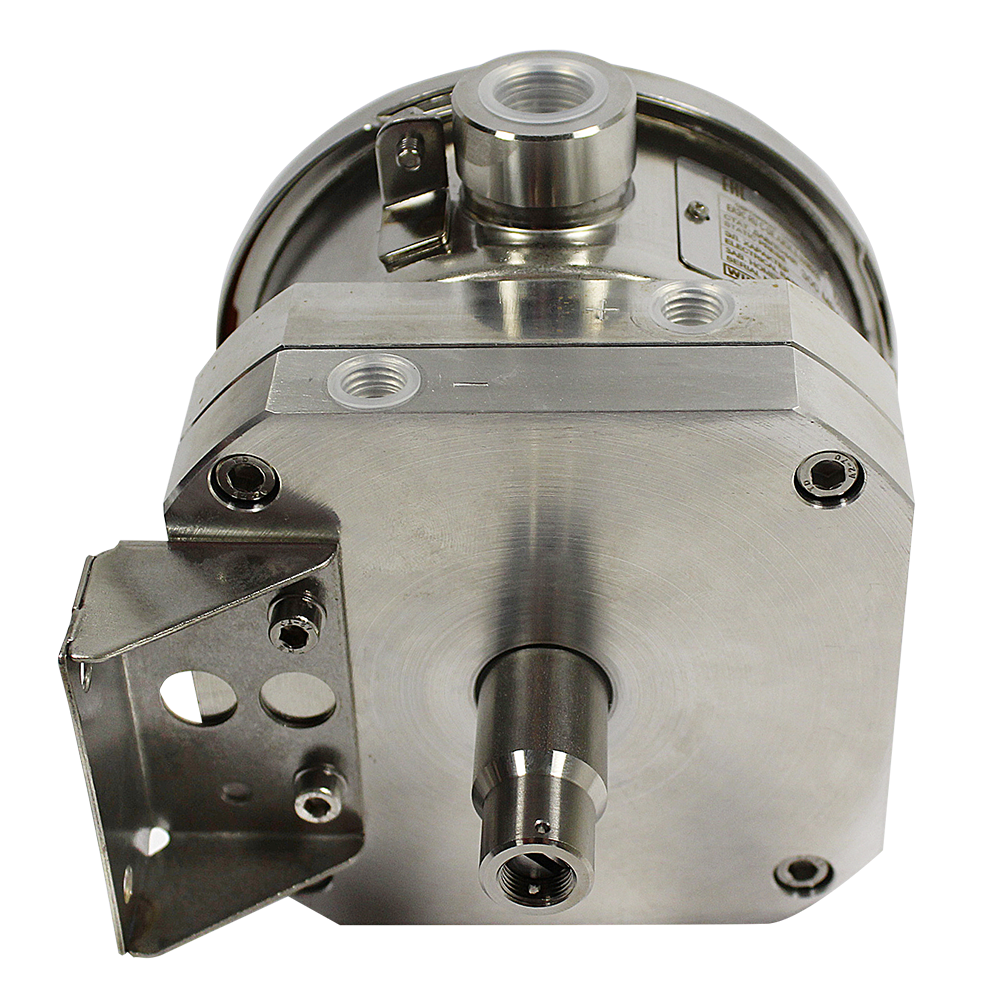

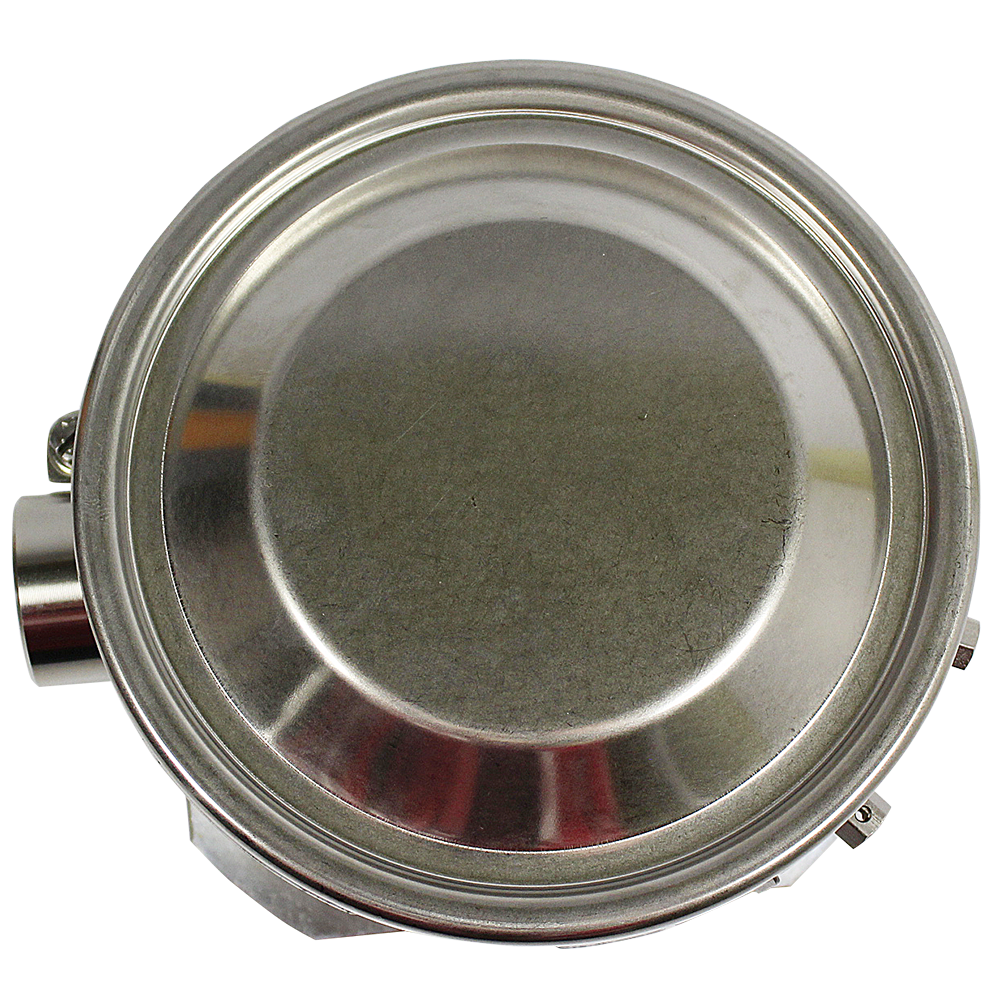

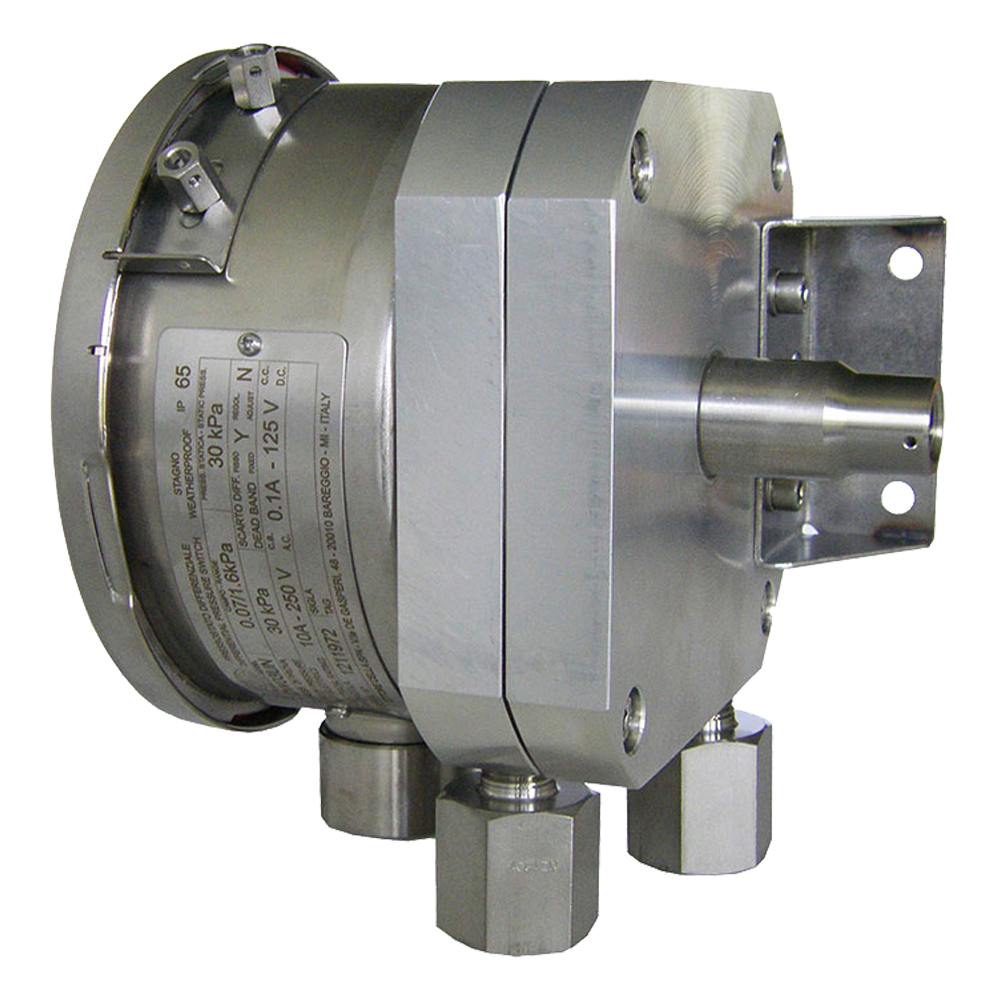

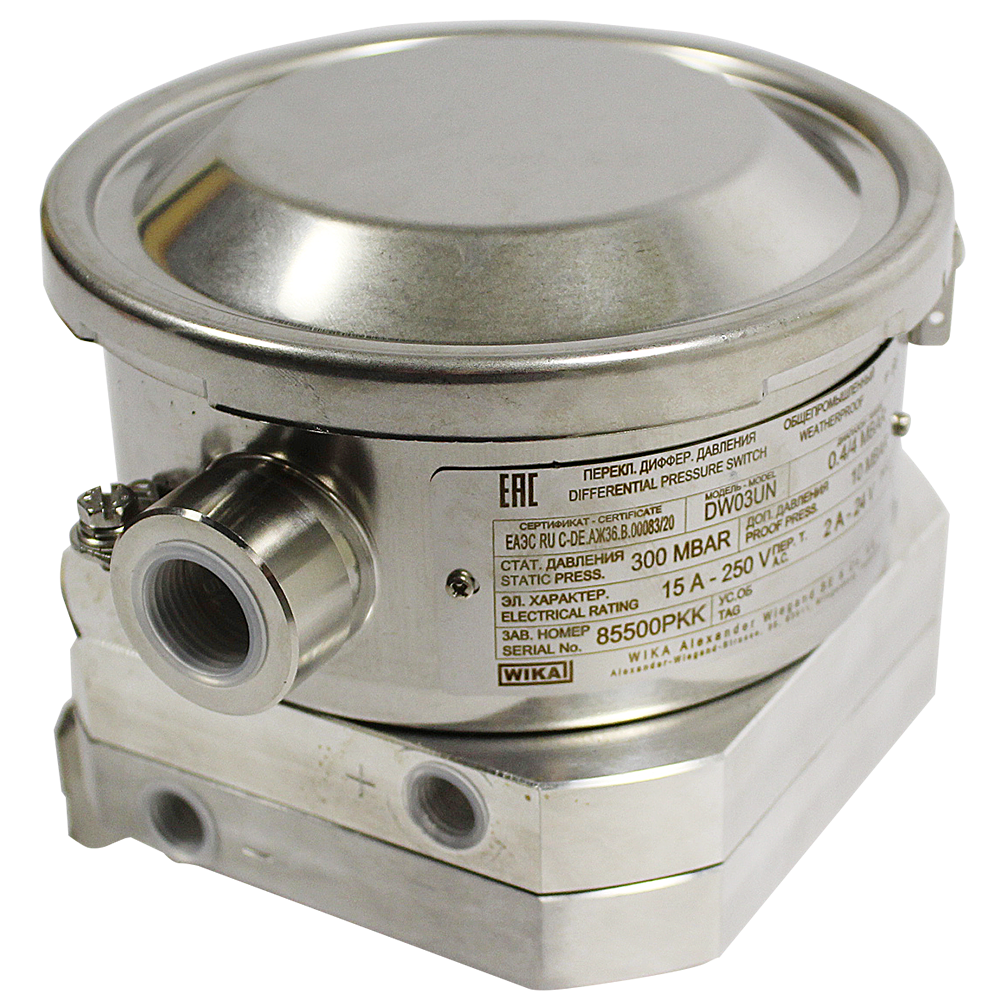

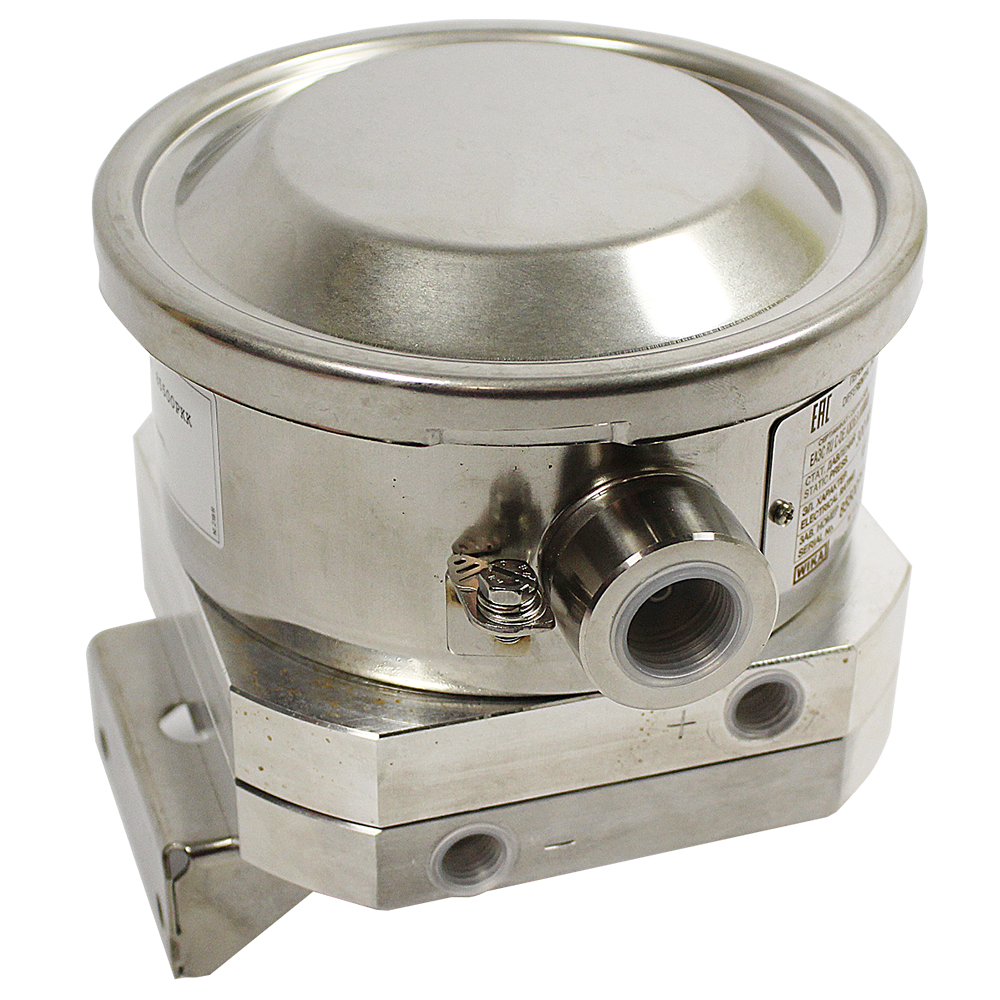

DW03UN реле дифференциального давления для сверхмалых величин

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Релейный

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: 2ExiaIICT4, 2ExiaIICT6, нет

Цена (без учета НДС): По запросу руб.

Описание

Реле давления для сверхмалых величин DW03UN предназначены для контроля дифференциального давления и управления технологическими процессами.

Области применения:

Контрольно-измерительная аппаратура, системы отопления, вентиляции и кондиционирования воздуха, электростанции, включая атомные.

Особенности:

  • Взрывозащита искробезопасная электрическая цепь.
  • Для коммутации электрической нагрузки не требуется источник питания.
  • Для обеспечения максимальной гибкости функционирования в реле дифференциального давления DW03UN устанавливаются микропереключатели, которые позволяют напрямую коммутировать электрическую нагрузку до 250В переменного тока, 10А.
  • Использование системы с измерительной мембраной, обеспечивает переключателям давления для сверхмалых величин DW03UN, оптимальные эксплуатационные качества и высокие характеристики измерения с воспроизводимостью менее 1% шкалы.
  • Технологические присоединения с межцентровым расстоянием 54 мм с присоединением снизу позволяют быстро и удобно производить установку на стандартный вентильный блок.

Технические характеристики

Диапазон измерений (Пределы уставок) от 0,3...2,5 мбар до 0,7...16 мбар
Температура контролируемой среды -10…+60°C
Материалы изготовления Нержавеющая сталь 316L (корпус)
Климатическое исполнение (диапазон рабочих температур) -10...+60°C
Исполнение по степени защиты IP66
Тип электроподключения Резьбовое присоединение (½NPT, ¾NPT, G½, G¾, M20x1,5); кабельный ввод неармированный; кабельный ввод армированный; соединитель MIL, 7-штыревой
Вес 2,2 кг

Стандартный комплект поставки

  • DW03UN реле дифференциального давления для сверхмалых величин.
  • Техническая документация.
