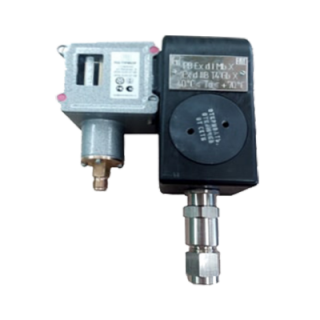

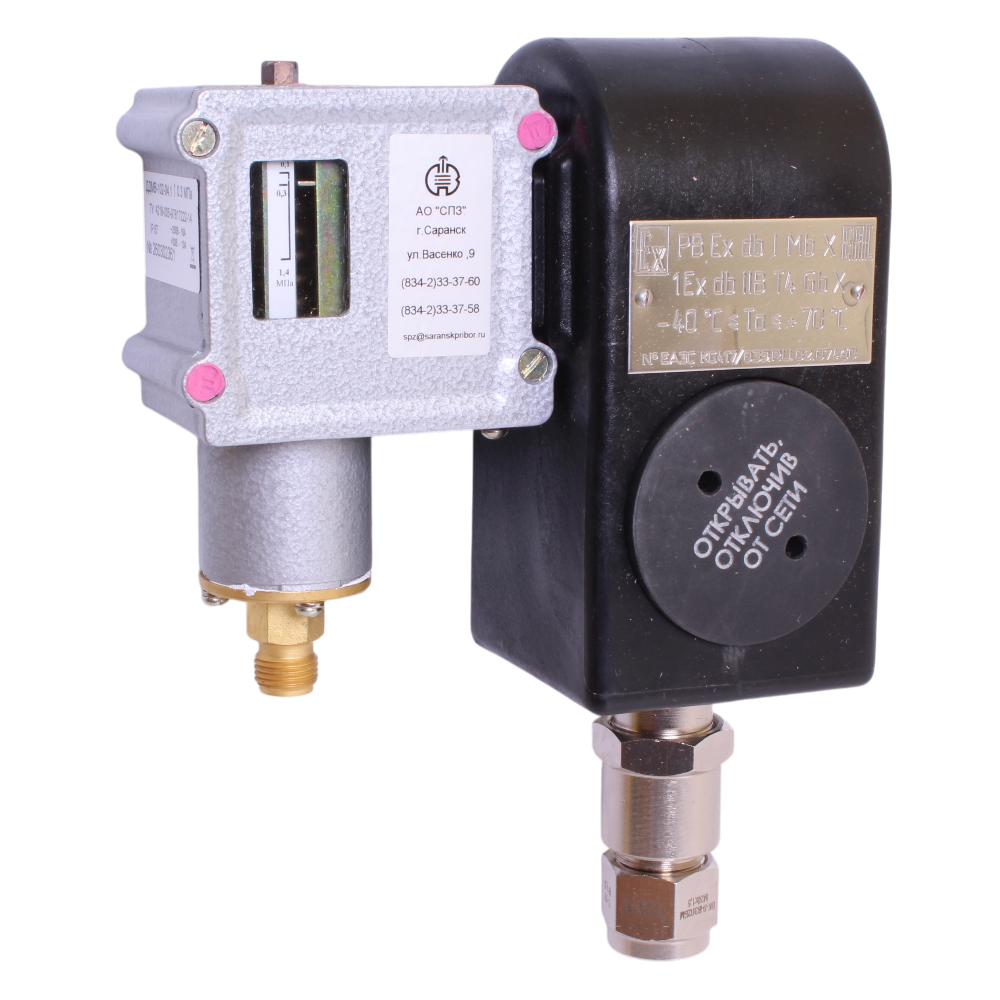

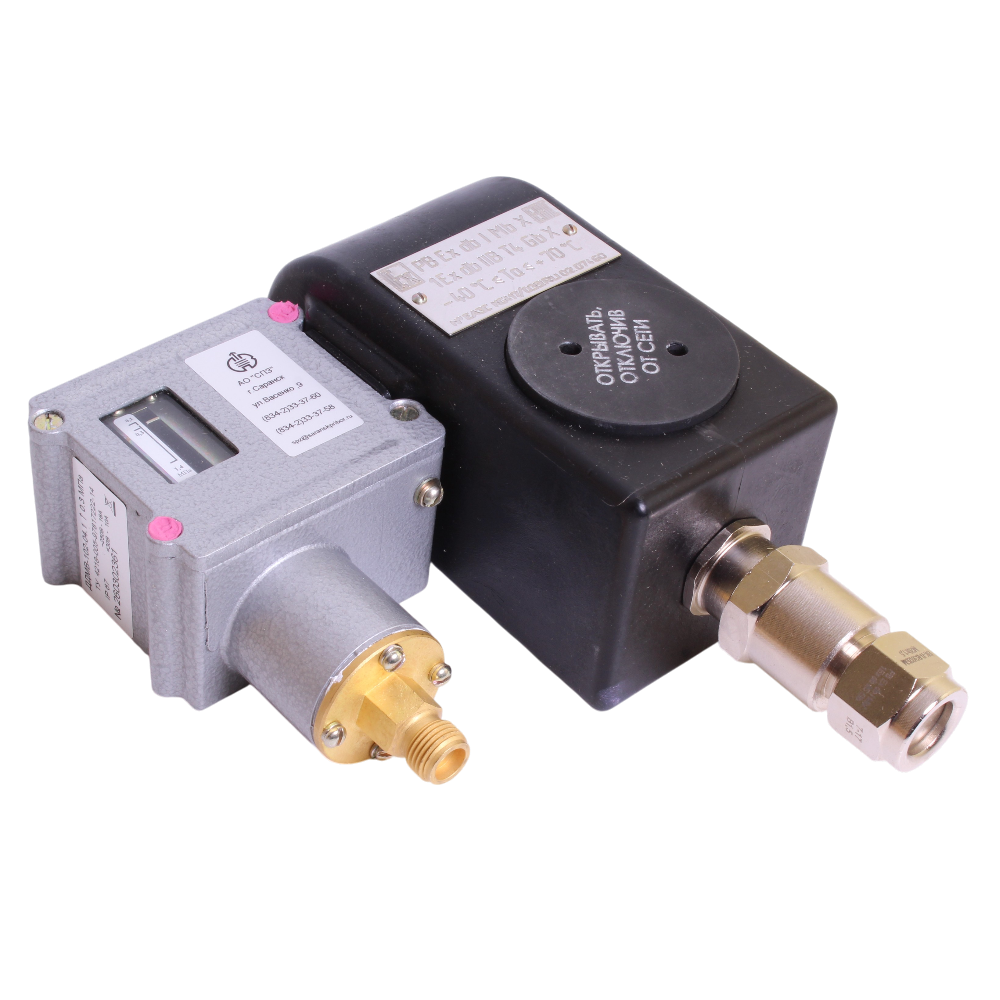

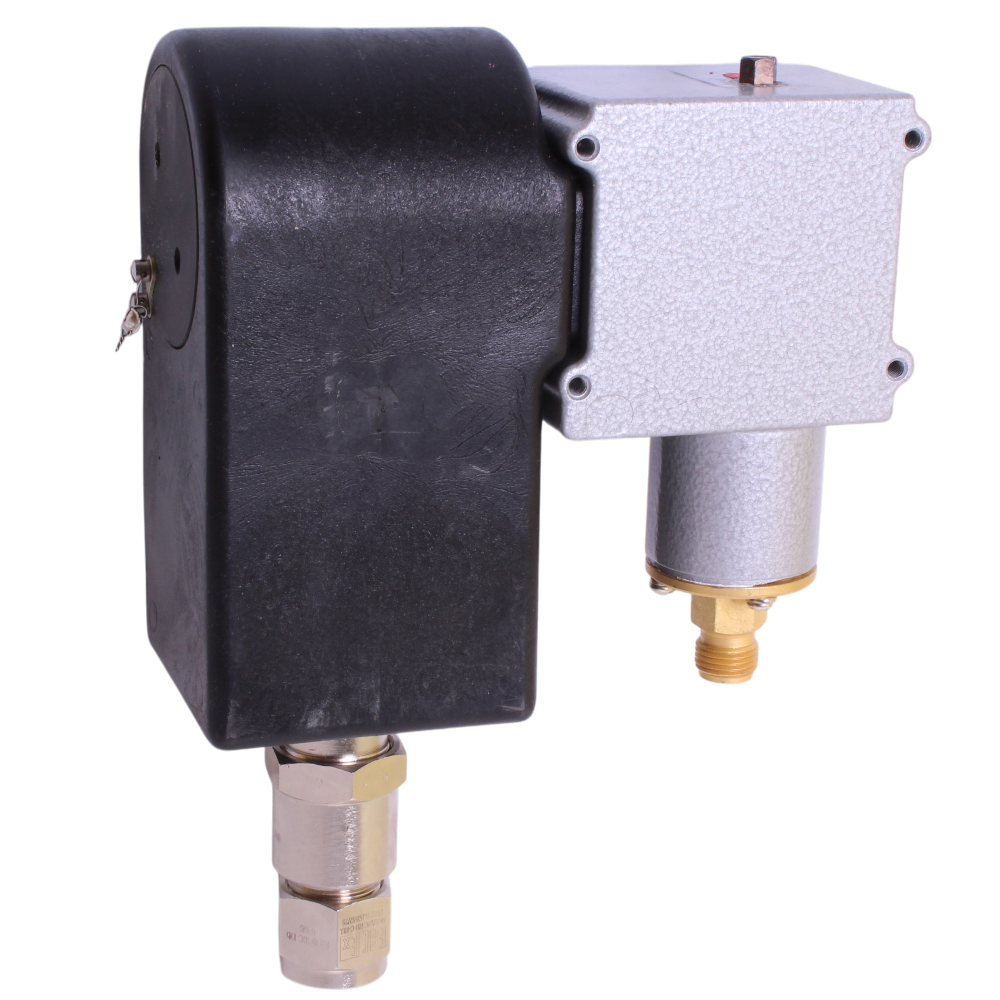

ДДМВ-102 датчики-реле давления взрывозащищенные

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Масла, Хладоны

Выходной сигнал: Релейный

Маркировка взрывозащиты: 1ExdIIBT4

Описание

Датчик-реле давления взрывозащищенный ДДМВ-102 предназначен для контроля и регулирования давления газообразных и жидких сред в системе автоматического контроля, регулирования и управления процессами теплоэнергетики, а также в холодильных и других системах угольных шахт, во взрывоопасных зонах помещений и наружных установок, а также в подземных выработках рудников и угольных шахт и их наземных строениях.

Датчик-реле давления ДДМВ-102 состоит из двух корпусов, соединенных между собой болтами и чувствительной системы.

Технические характеристики

Диапазон измерений (Пределы уставок) ДДМВ-102-01: 20…400 кПа
ДДМВ-102-02: 20…900 кПа
ДДМВ-102-03-1: -0,09…0,32 МПа
ДДМВ-102-03-2: -0,09…0,32 МПа
ДДМВ-102-04-1: 0,1…1,4 МПа
ДДМВ-102-04-2: 0,1…1,4 МПа
ДДМВ-102-05-1: 0,2…3 МПа
ДДМВ-102-05-2: 0,2…3 МПа
ДДМВ-102-06: 1,0…6
Основная погрешность ДДМВ-102-01: ±5 кПа
ДДМВ-102-02: ±25 кПа
ДДМВ-102-03-1: ±0,012 МПа
ДДМВ-102-03-2: ±0,012 МПа
ДДМВ-102-04-1: ±0,15 МПа
ДДМВ-102-04-2: ±0,15 МПа
ДДМВ-102-05-1: ±0,15 МПа
ДДМВ-102-05-2: ±0,15 МПа
ДДМВ-102-06: ±0,25 МПа
Допустимая перегрузка (Перегрузочное давление) ДДМВ-102-01: 1300 кПа
ДДМВ-102-02: 2000 кПа
ДДМВ-102-03: 2,2 МПа
ДДМВ-102-04: 2,5 МПа
ДДМВ-102-05: 3,6 МПа (допускается по согласованию значение максимально допустимого давления 4,0 МПа)
ДДМВ-102-06: 9,0 МПа
Максимальное рабочее давление ДДМВ-102-01: 800 кПа
ДДМВ-102-02: 1500 кПа
ДДМВ-102-03: 1,7 МПа
ДДМВ-102-04: 2,1 МПа
ДДМВ-102-05: 3,2 МПа
ДДМВ-102-06: 7,5 МПа
Температура контролируемой среды -20...+150°С (если температура измеряемой среды превышает плюс 80°С, то подключать преобразователь необходимо с использованием охлаждающего радиатора или импульсной трубки)
Исполнение по степени защиты IP67
Питание ~ 220 В
Вес 2,2 кг

Структура обозначения, пример заказа

ДДМВ-102
-1
-1
-↓
-Н2

Исполнение ниппеля:
Н0 - ниппель отсутствует
Н1 - ниппель №1
Н2 - ниппель №2
Н3 - ниппель №3
Н4 - ниппель №4
Н5 - ниппель №5

Уставка (значение уставки срабатывания с указанием единиц измерения)

Направление зоны возврата относительно уставки:
↓ - в сторону понижения
↑ - в сторону повышения

Возможность регулирования зоны возврата:
1 - нерегулируемая зона возврата
2 - регулируемая

Диапазон уставок:
1: 20…400 кПа
2: 20…900 кПа
3-1: -0,09…0,32 МПа
3-2: -0,09…0,32 МПа
4-1: 0,1…1,4 МПа
4-2: 0,1…1,4 МПа
5-1: 0,2…3 МПа
5-2: 0,2…3 МПа
6: 1,0...6 МПа

Наименование модели

Дополнительная комплектация, опции

По отдельному заказу может поставляться панель для монтажа прибора на объекте (комплект К1).
