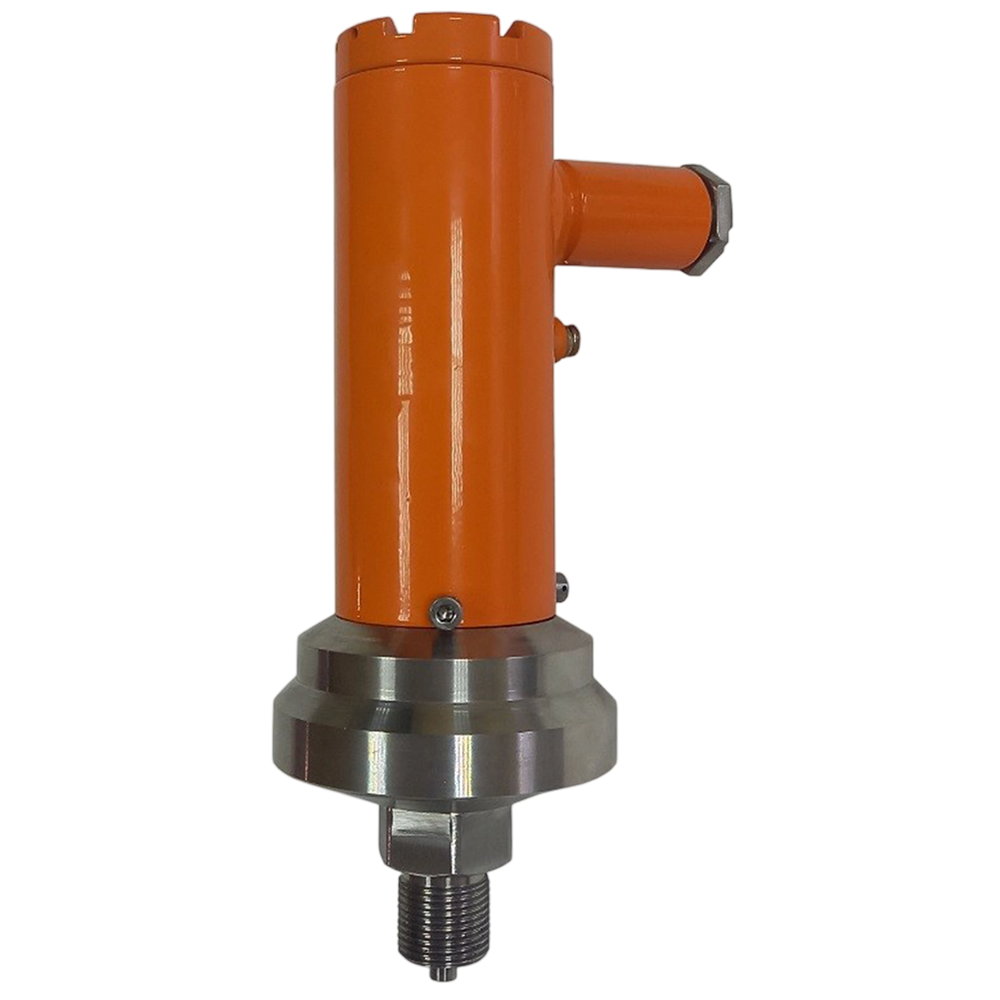

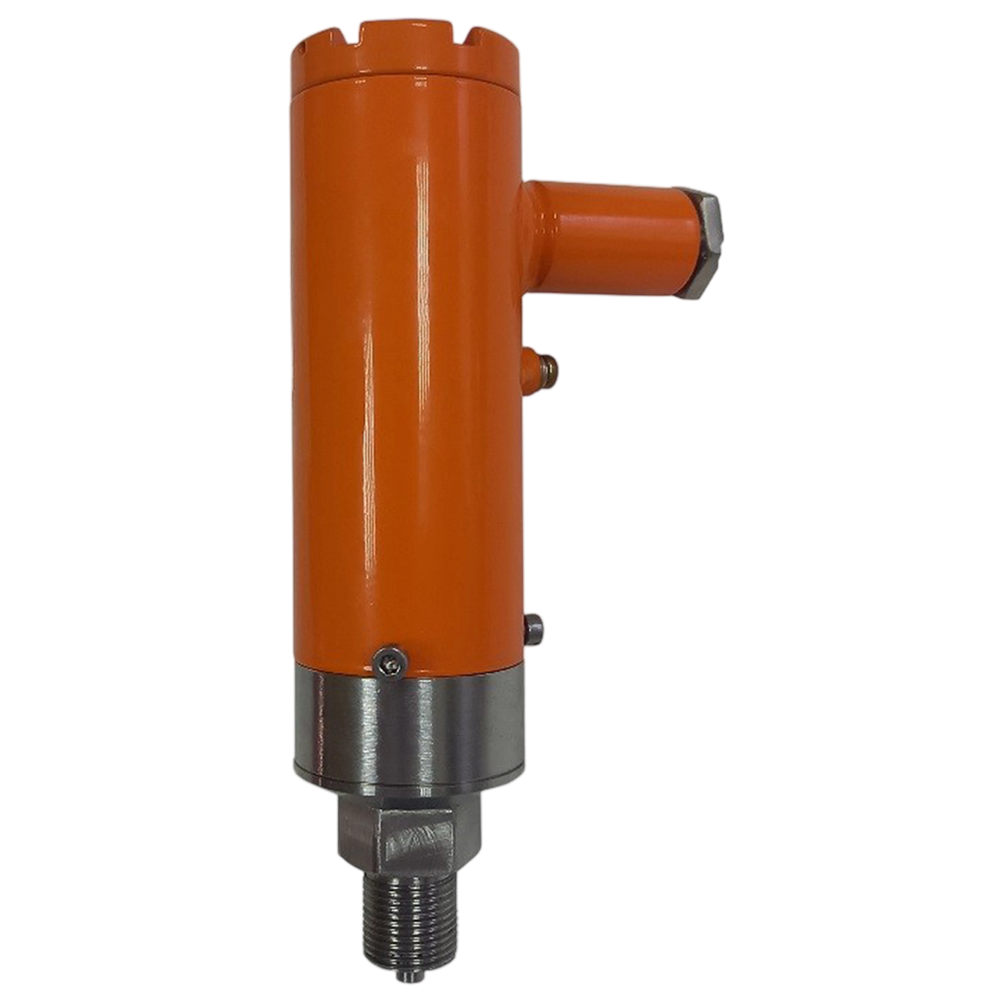

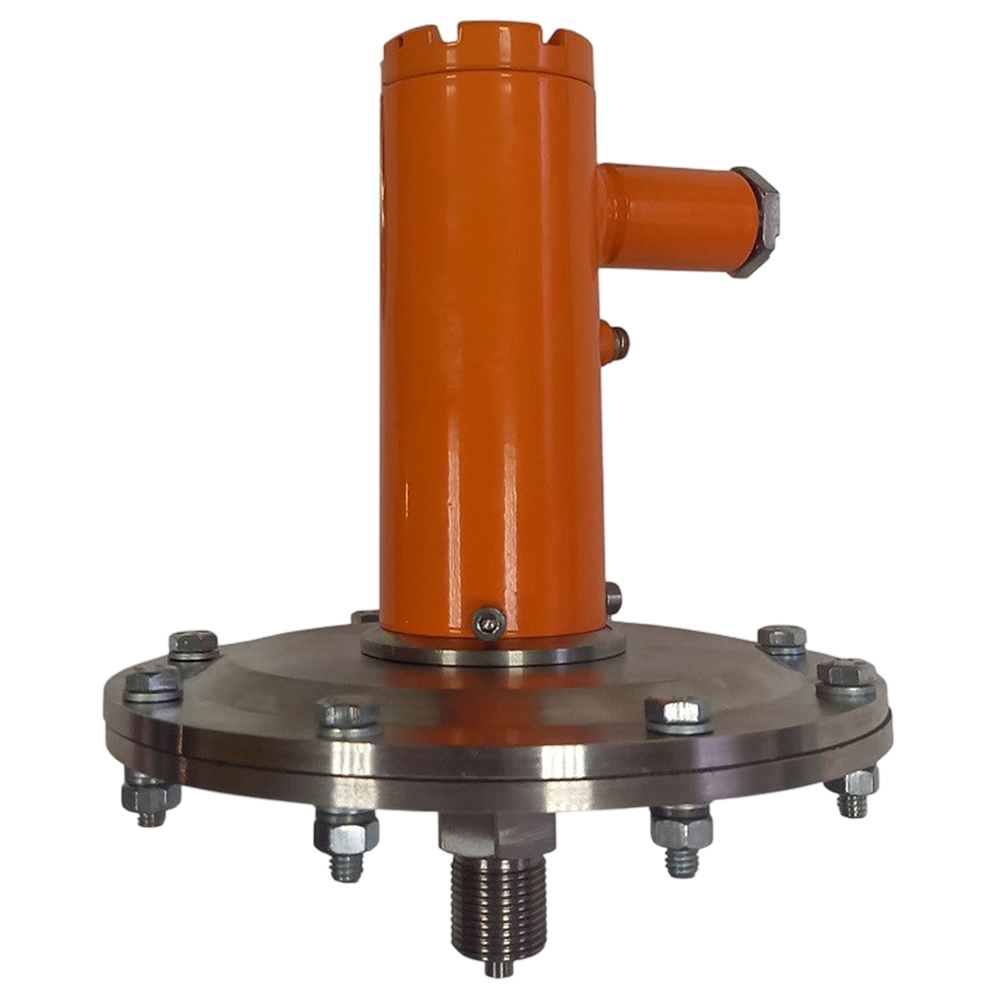

РДМ-В датчики-реле давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Релейный

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: нет

Описание

Датчики-реле давления РДМ-В соответствуют требованиям ТУ 4212-126-12150638-2005 и предназначены для контроля давления жидкостей и газов в системах регулирования и управления технологическими процессами, а также на морских и речных судах в качестве сигнализаторов, для коммутации своими переключающими контактами внешних электрических цепей при достижении давления контролируемой среды заданного значения уставки как в направлении повышения (индекс А в шифре датчика), так и при понижении (индекс Б в шифре датчика) давления.

Датчики-реле РДМ-В, предназначенные для эксплуатации на кораблях, морских судах, с неограниченным районом плавания и речных судах, удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и «Правил классификации и постройки судов внутреннего плавания» Российского Речного Регистра. В условном обозначении таких датчиков проставляется дополнительный буквенный шифр МР или РР соответсвенно.

Уставка датчиков-реле давления РДМ-В оговаривается при заказе и задана в конкретных диапазонах.

Технические характеристики

Диапазон измерений (Пределы уставок) 100...600 кПа; 1000...4500 кПа; 5,0...10,0 кПа; 10...50 кПа; 50...100 кПа; -5,0...-10,0 кПа; -10...-50 кПа; -50...-100 кПа
Максимальное рабочее давление 0,2...16 МПа
Температура контролируемой среды -25...+80°С
Материалы изготовления Сталь 12Х18Н10Т; Сплав Д16АТ; Углеродистая сталь с защитным покрытием
Климатическое исполнение (диапазон рабочих температур) -40...+70°C, С2
Вес 0,95...1,35 кг

Структура обозначения, пример заказа

РДМ-В-2
МР
-1
-250 кПа
-А1
-01
-ТУ 4212-126-12150638-2005

Обозначение технических условий

Тип подключения:
Р - разъем
К или без буквы - клеммная колодка

Исполнение по материалам

Порядок настройки и количество переключающих контактов (А - переключение при повышении давления, Б - переключение при понижении давления, 1 или 2 переключающих контакта)

Значение уставки срабатывания

Модель

Шифр приемки:
МР - выпускаются под техническим надзором Российского Морского Регистра Судоходства
РР - выпускаются под техническим надзором Российского Речного Регистра

Наименование модели и тип

Варианты исполнений

Обозначение

Диапазон уставок
срабатывания, кПа

Максимальное
давление среды, МПа

Габаритные размеры, мм

Масса, кг

Тип

Модель

Н

В

D

РДМ-В-1

01

100...600

2,5

160

76

45

0,95

11

100...600

16

12

1000...4500

16

РДМ-В-2

03

5,0...10,0

0,2

172

76

160

1,3

РДМ-В-3

01

10...50

0,6

180

90

75

1,1

02

50...100

РДМ-В-4

03

-5,0...-10,0

0,2

172

76

160

1,35

РДМ-В-5

01

-10…-50

0,6

180

90

75

0,95

02

-50…-100

Выходной сигнал - контакты реле (1 или 2 группы на переключение), с коммутационной способностью приведены в таблице ниже.

Тип тока

Тип нагрузки

Максимальный
ток, А

Максимальное
напряжение, В

Максимальная
мощность, ВА

постоянный

активная

4

30

70

индуктивная

2

30

70

переменный

активная

3

240

300

индуктивная

2

240

300

Материалы мембраны, корпуса приведены в таблице ниже.

Код материала

Марка материала мембраны

Марка материала, штуцера, корпуса мембранного блока

01

Фторопласт

Углеродистая сталь с защитным покрытием

02

Полотно мембранное маслобензостойкое

Углеродистая сталь с защитным покрытием

03

Фторопласт

Сталь 12Х18Н10Т

04

Полотно мембранное маслобензостойкое

Сталь 12Х18Н10Т

05

Полотно мембранное маслобензостойкое

Сплав Д16АТ (Мд <7.5 %)

Материал кожуха для датчиков-реле, выпускаемых под техническим надзором Российского Морского и Речного Регистра Судоходства - сталь 12Х18Н10Т, для всех остальных- сплав Д16АТ (Mg<7.5 %)
