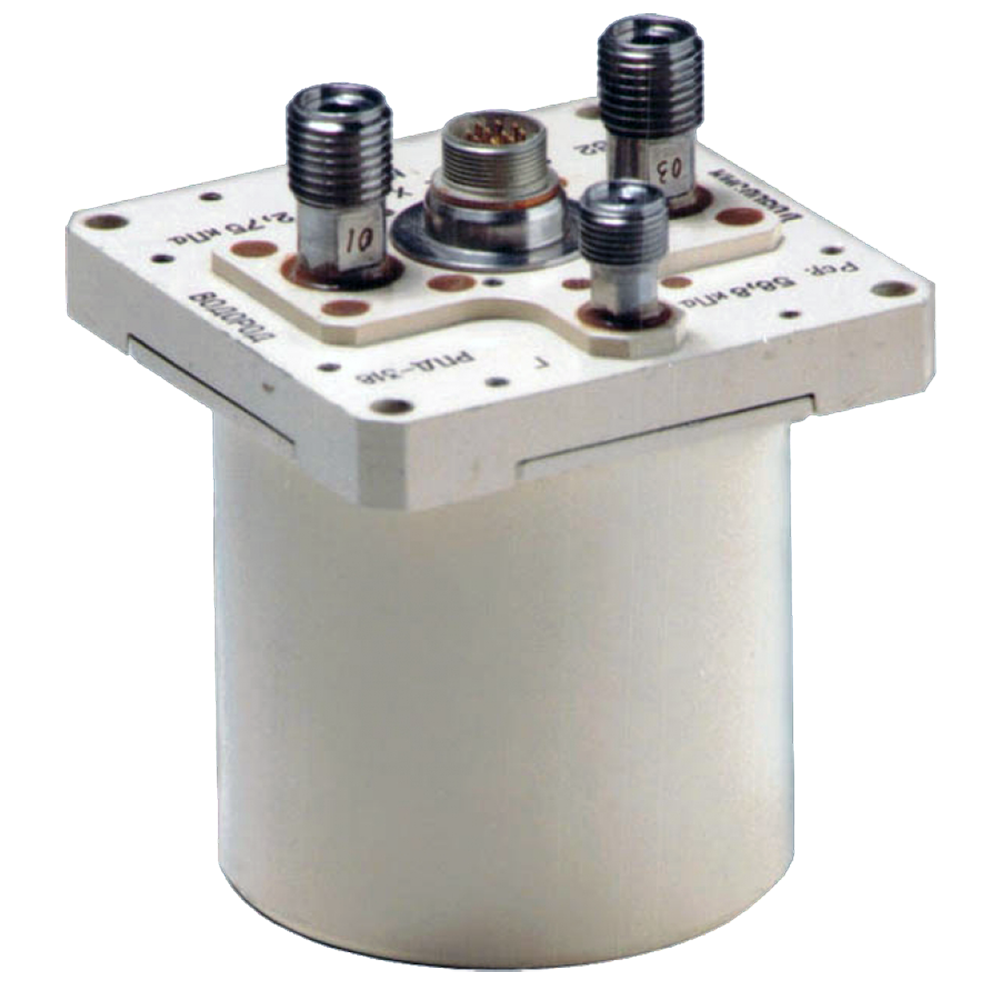

РПД-318 реле перепада давлений

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Реле перепада давлений РПД-318 предназначены для коммутации электрической цепи (ее замыкания или размыкания) в моменты, когда контролируемый перепад давлений между двумя средами достигает заданных значений, именуемых уставками реле.

Рабочие среды реле давления — кислород и водород электролизные, азот.

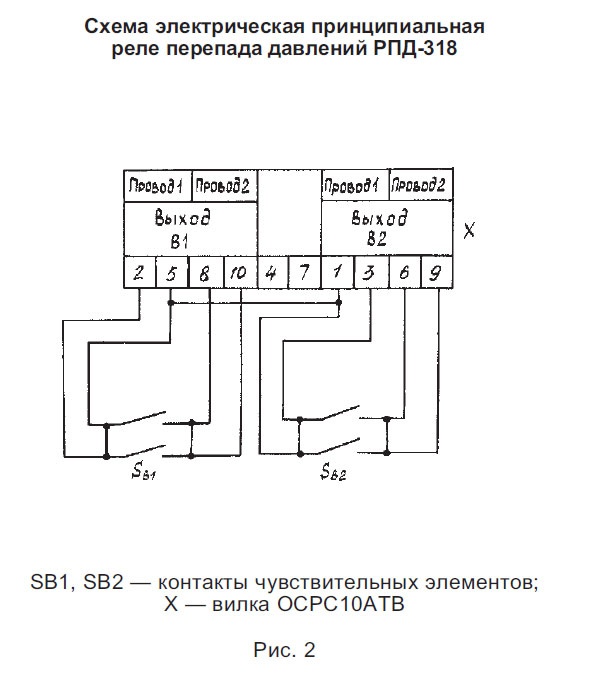

Реле РПД-318 имеет две группы контактов (первая группа замыкается при повышении разности между давлением водорода и давлением кислорода до значения первой уставки В1 и вторая — при повышении разности между давлением водорода и давлением кислорода до значения второй уставки В2).

Принцип работы реле давлений РПД-318:

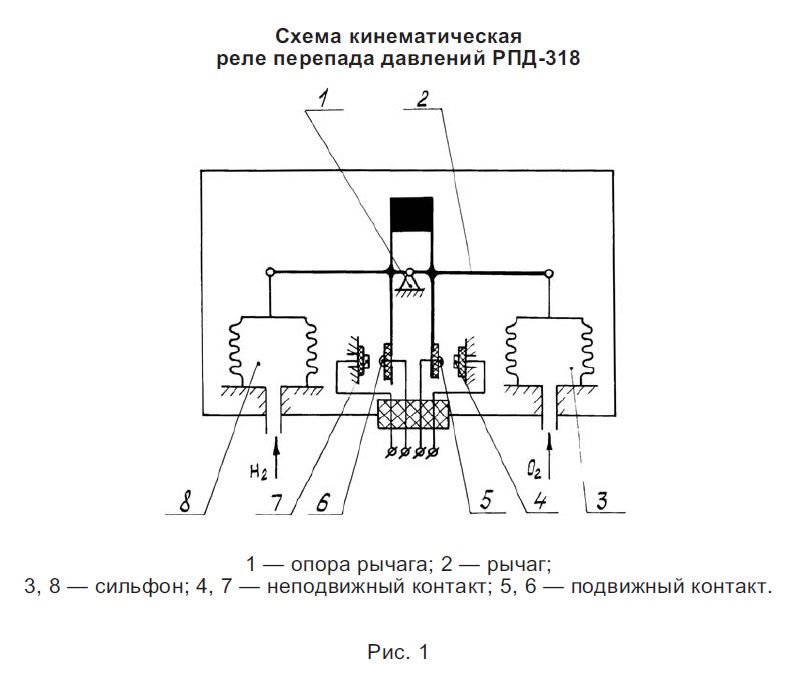

  • Принцип работы реле заключается в механической передаче на контактные группы, состоящие из подвижных контактов 5 и 6 и неподвижных контактов 4 и 7, перемещения чувствительных элементов — сильфонов 3 и 8, на которые воздействует контролируемый перепад давлений рабочих сред — водорода и кислорода. При этом первая контактная группа, состоящая из контактов 6 и 7, настроена на срабатывание при разности между давлением водорода и давлением кислорода, соответствующем первой уставке (В1), а вторая контактная группа, состоящая из контактов 4 и 5, настроена на срабатывание при разности между давлением кислорода и давлением водорода, соответствующем второй уставке (В2).
  • Перемещение сильфонов передается на подвижные контакты посредством рычага, качающегося на опорах 1. При повышении разности между давлением водорода в сильфоне 8 и давлением кислорода в сильфоне 3 ∆Р1 = РH2 — РO2 до значения, соответствующего первой уставке (В1), сильфон 8, растягиваясь под действием внутреннего давления РH2 и сжимая сильфон 3 с давлением РO2 в нем, поворачивает рычаг 2, что вызывает замыкание контактов 6 и 7. При повышении разности между давлением кислорода в сильфоне 3 и давлением водорода в сильфоне 8 ∆Р2 = РO2 — РH2 до значения, соответствующего второй уставке (В2), поворот рычага вызывает замыкание контактов 4 и 5.

Технические характеристики

Диапазон измерений (Пределы уставок) 1-4 кПа; 102-408 мм вод. ст.
Основная погрешность Погрешность срабатывания не превышает ±147 Па (±15 мм вод. ст.)
Материалы изготовления Сталь 12Х18Н10Т; Сплав 36НХТЮ
Питание = 24 В

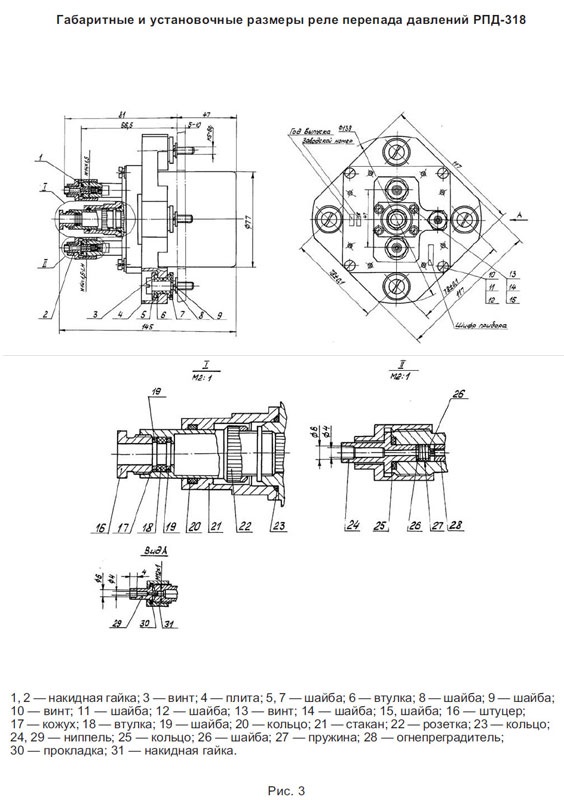

Габаритные размеры Ø72×130 мм
Вес 1,2 кг

Варианты исполнений

Реле давления РПД-318 выпускаются настроенными в соответствии с заказом без возможности последующей перенастройки на конкретные значения обеих уставок из диапазона от 1 до 4 кПа (от 102 до 408 мм вод. ст.)

Рабочее давление при срабатывании реле выбирается в соответствии с заказом из диапазона от 49 до 68,6 кПа (от 0,5 до 0,7 кгс/см2)

Стандартный комплект поставки

  • Реле перепада давлений РПД-318 (исполнение по заказу) - 1 шт.
  • Комплект монтажных частей - 1 компл.
  • Техническое описание и руководство по эксплуатации - 1 экз.
  • Паспорт.
