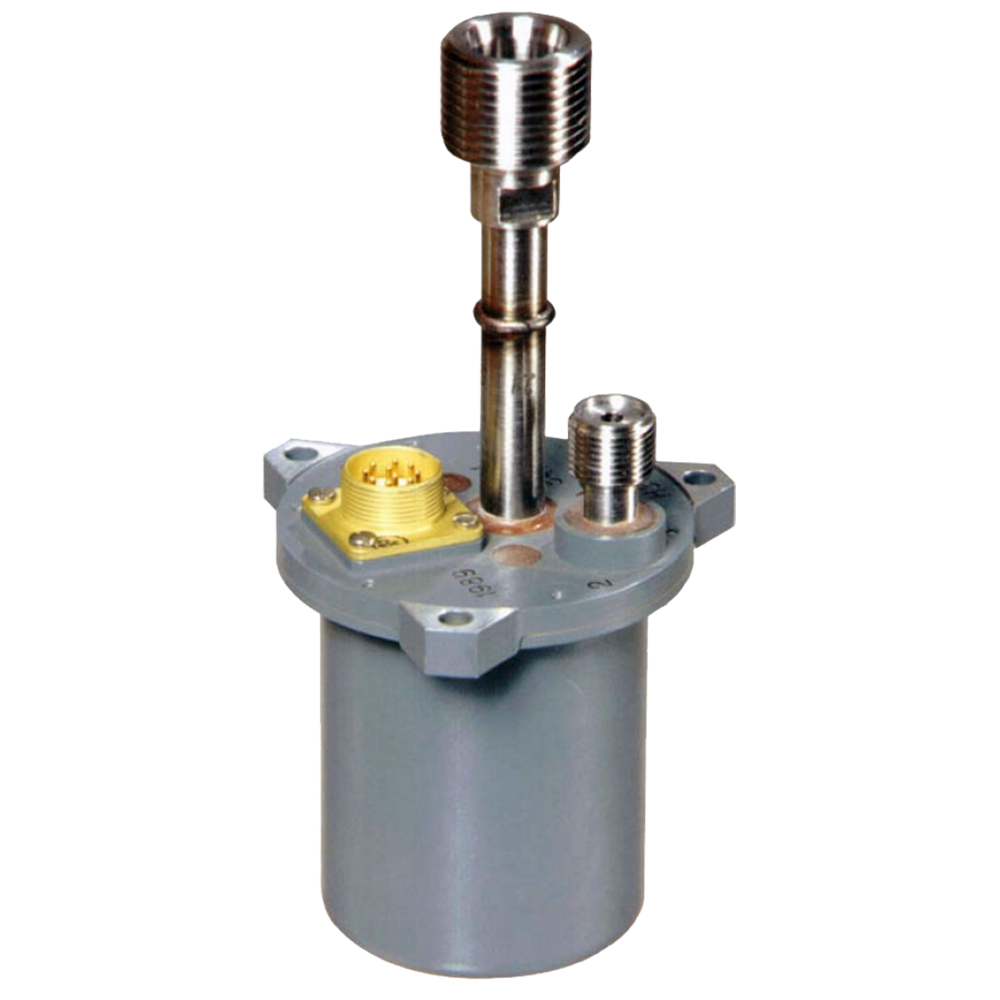

РПД-307 реле перепада давлений

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М14х0,75, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Реле перепада давлений РПД-307 предназначены для коммутации электрической цепи (ее замыкания или размыкания) при достижении заданного перепада давлений между рабочей средой (жидкость или газ) и окружающей атмосферой. Газ не должен создавать взрывоопасных смесей с воздухом.

Реле давления выпускается настроенным в соответствии с заказом на срабатывание контактов при перепаде давлений, выбранном из диапазона и именуемым уставкой реле.

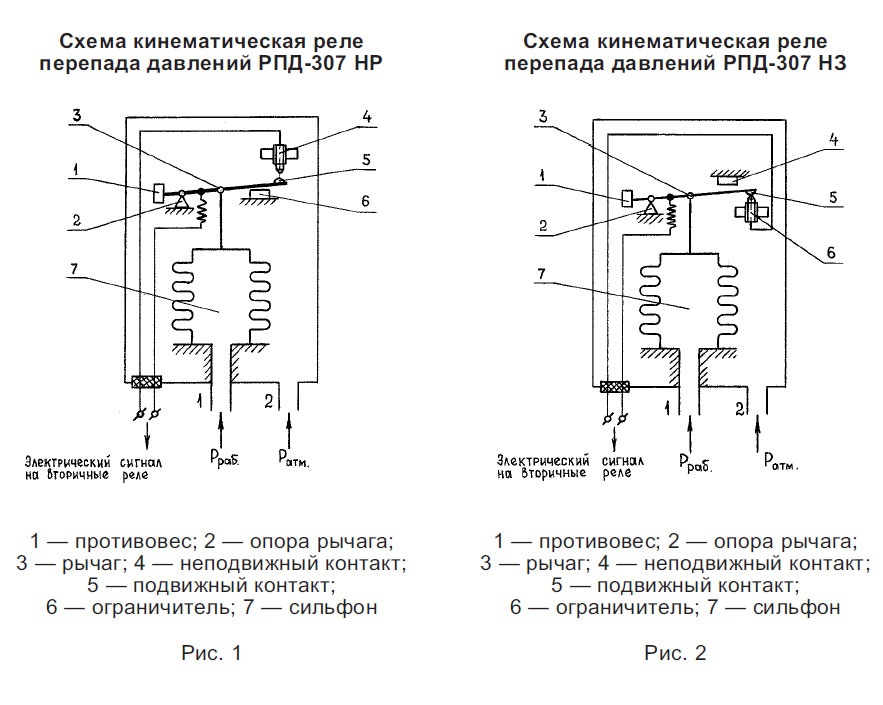

Принцип работы реле РПД-307:

  • Принцип работы реле заключается в механической передаче на контактную систему, состоящую из подвижного контакта 5 и неподвижного контакта 4 или 6, перемещения чувствительного элемента - сильфона 7, на который воздействует измеряемый перепад давлений между рабочей средой и атмосферой.
  • Перемещение сильфона передается на подвижный контакт посредством рычага 3, качающегося на опоре 2. На втором плече рычага имеется противовес 1, служащий для уравновешивания подвижной системы.

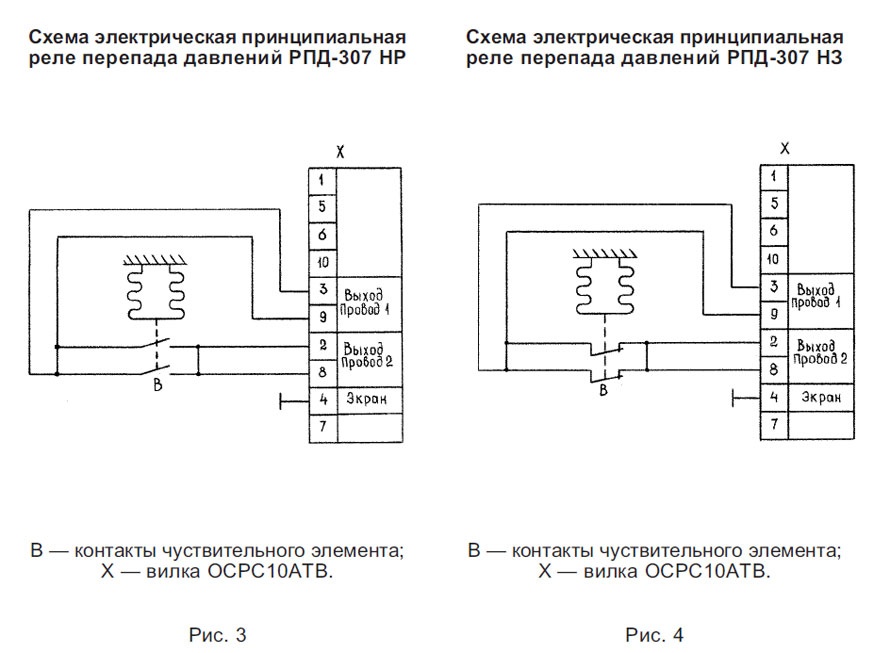

  • При повышении перепада давлений на сильфоне 7 до значения, соответствующего уставке, сильфон, растягиваясь, поворачивает рычаг 3 против часовой стрелки, вызывая замыкание контактов 2, 8 и 3, 9 у реле РПД-307 Н.Р. или размыкание контактов 2, 8 и 3, 9 у реле РПД-307 Н.З.

Технические характеристики

Диапазон измерений (Пределы уставок) 0,1-2,0 кгс/см2
Основная погрешность Погрешность срабатывания не превышает ±4,9 кПа (±0,05 кгс/см2)
Материалы изготовления Сталь 12Х18Н10Т; Сплав 36НХТЮ
Питание = 24 В

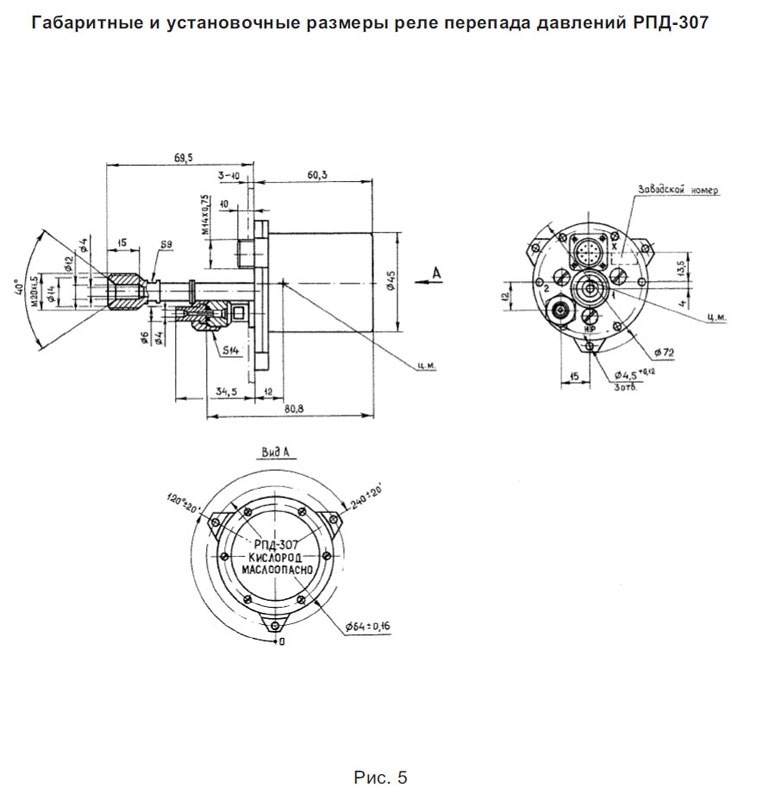

Габаритные размеры Ø72×130 мм
Вес 0,3 кг

Варианты исполнений

  • РПД-307 Н.Р. - с нормально разомкнутыми контактами, замыкающимися при повышении разности между давлением рабочей среды и давлением окружающей среды до значения, соответствующего уставке.
  • РПД-307 Н.З. с нормально замкнутыми контактами, размыкающимися при повышении разности давления между давлением рабочей среды и давлением окружающей среды до значения, соответствующего уставке.

Стандартный комплект поставки

  • Реле перепада давлений РПД-307 (исполнение по заказу) - 1 шт.
  • Комплект принадлежностей - 1 компл.
  • Техническое описание и руководство по эксплуатации - 1 экз.
  • Паспорт.
