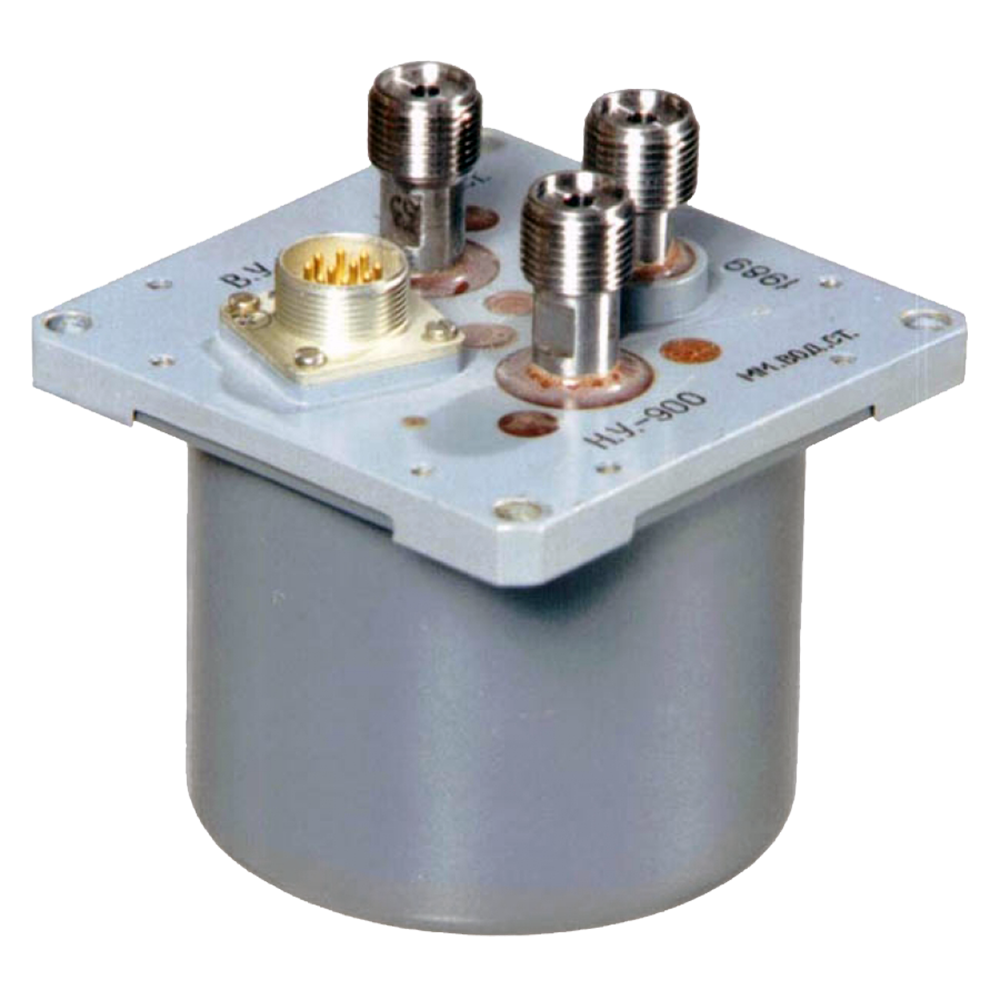

СПД-303 реле перепада давлений

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М14х0,75

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Реле перепада давлений СПД-303 предназначены для коммутации электрической цепи (ее замыкания или размыкания) при достижении заданного перепада давлений между рабочей средой (жидкость или газ) и окружающей атмосферой. Газ не должен создавать взрывоопасных смесей с воздухом.

Реле давления выпускается настроенным в соответствии с заказом на срабатывание контактов при перепаде давлений, выбранном из диапазона и именуемым уставкой реле.

Принцип работы реле СПД-303:

  • Принцип работы реле заключается в механической передаче на контактные группы, состоящие из подвижных контактов 5 (рис. 1) и неподвижных контактов 4, перемещения чувствительных элементов — сильфонов 1, на которые воздействует измеряемый перепад давлений между рабочей средой и окружающей атмосферой Рв—Рг.
  • При этом одна часть механизма, состоящая из сильфона, рычага и контактной группы, настраивается на срабатывание при перепаде давлений, соответствующем нижней уставке реле (НУ), вторая часть — на срабатывание при перепаде давлений, соответствующем верхней уставке (ВУ).
  • Перемещение каждого сильфона передается на соответствующий подвижный контакт посредством рычагов 2, качающихся на опорах 3.
  • При повышении или понижении перепада давлений на сильфонах до значения, соответствующего уставке, сильфон, растягиваясь под действием внутреннего давления, или сжимаясь под действием наружного давления, поворачивает рычаг 2, что вызывает замыкание контактов 4 и 5.

Технические характеристики

Диапазон измерений (Пределы уставок) 50...2000 мм вод. ст; -50...-2000 мм вод. ст; 0,1...2,0 кгс/см2; -0,1...-2,0 кгс/см2
Основная погрешность ±196 Па (±20 мм вод. ст.); ±4,9 кПа (±0,05 кгс/см2)
Материалы изготовления Сталь 12Х18Н10Т; Сплав 36НХТЮ
Питание = 24 В

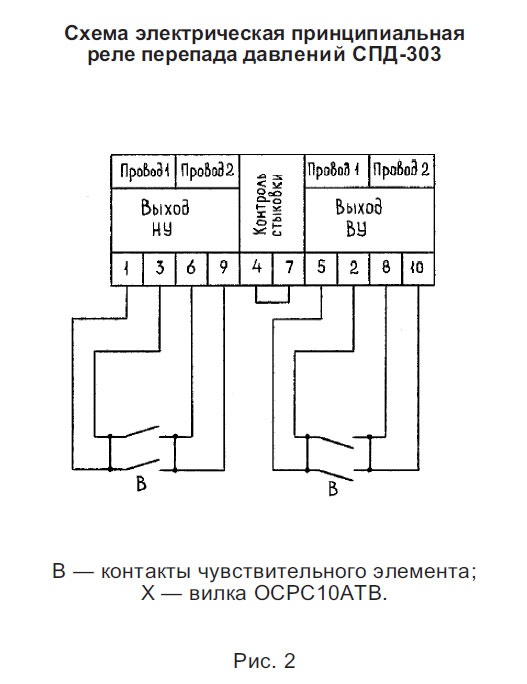

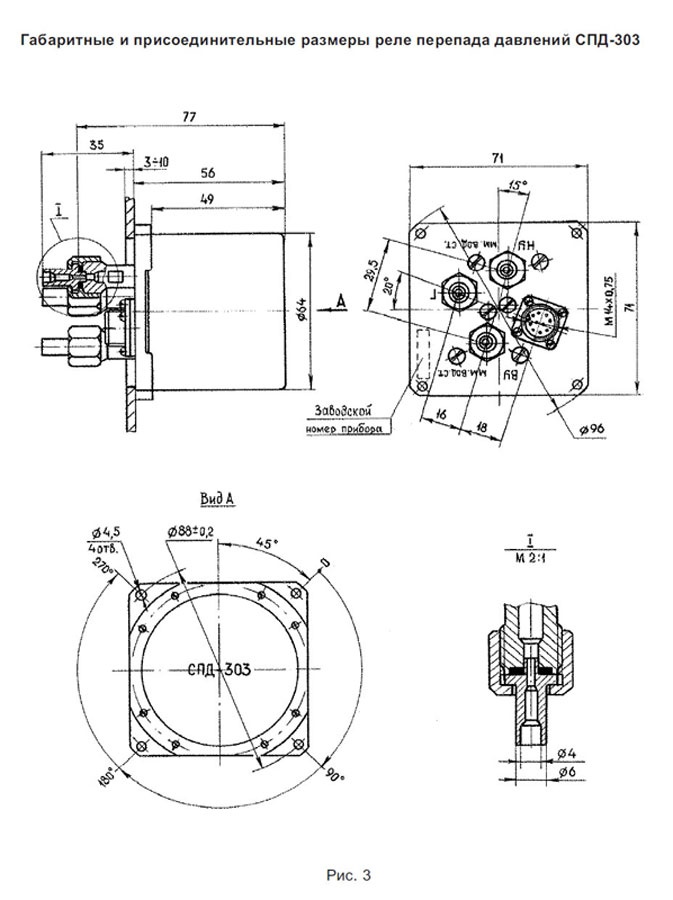

Габаритные размеры 71×71×91 мм
Вес 0,4 кг

Варианты исполнений

  • СПД-303 — диапазоны настройки верхней уставки - от 50 до 2000 мм вод. ст. и нижней уставки - от минус 50 до минус 2000 мм вод. ст.;
  • СПД-303-1 — диапазоны настройки верхней уставки - от 0,1 до 2,0 кгс/см2 и нижней уставки - от минус 0,1 до минус 2,0 кгс/см2.

Реле выпускаются настроенными без возможности последующей перестройки в соответствии с заказом.



Стандартный комплект поставки

  • Реле перепада давлений СПД-303 (исполнение по заказу) - 1 шт.
  • Комплект принадлежностей - 1 компл.
  • Руководство по эксплуатации - 1 экз.
  • Паспорт.
