РМ-5319, РМ-5320, РМ-5321, РМ-5322, РМ-5497 разделители мембранные

Скачать PDF

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Разделители мембранные РМ (РМ-5319, РМ-5320, РМ-5321, РМ-5322, РМ-5497) используются совместно с измерительными устройствами и предназначены для защиты внутренней полости их чувствительных элементов. Предохраняют от попадания в нее агрессивных, горячих, кристаллизующихся и несущих взвешенных твердые частицы сред.

Конструкция мембранных разделителей РМ

Соединение мембранных разделителей РМ с измерительным устройством осуществляется непосредственно или через соединительный рукав (дополнительная комплектация по запросу). Мембранные разделители РМ (РМ-5319, РМ-5320, РМ-5321, РМ-5322, РМ-5497) являются арматурой для датчиков давления.

  • Изменение объема камеры разделителей моделей РМ-5319, РМ-5320, РМ-5497 - не менее 1 см3, при изменении давления на 0,002 МПа (0,02 кгс/см2).
  • Изменение объема камеры разделителей моделей РМ-5321, РМ-5322 - не менее 0,5 см3, при изменении давления на 0,08 МПа (0,8 кгс/см2).

Под камерой разделителя понимается пространство, ограниченное мембраной разделителя и его корпусом. Разделители мембранные не являются средствами измерения.

Мембранные разделители РМ всегда применяются с соединительным рукавом если температура измеряемой среды на входе разделителя выше температуры, установленной для работы измерительного устройства.

Особенности мембранных разделителей РМ (РМ-5319, РМ-5320, РМ-5321, РМ-5322, РМ-5497)

Измеряемое давление передается через мембрану и разделительную жидкость на чувствительный элемент измерительного устройства, соединенного с разделителем.

Разделительная мембрана предохраняет разделительную жидкость от непосредственного контакта с измеряемой средой.

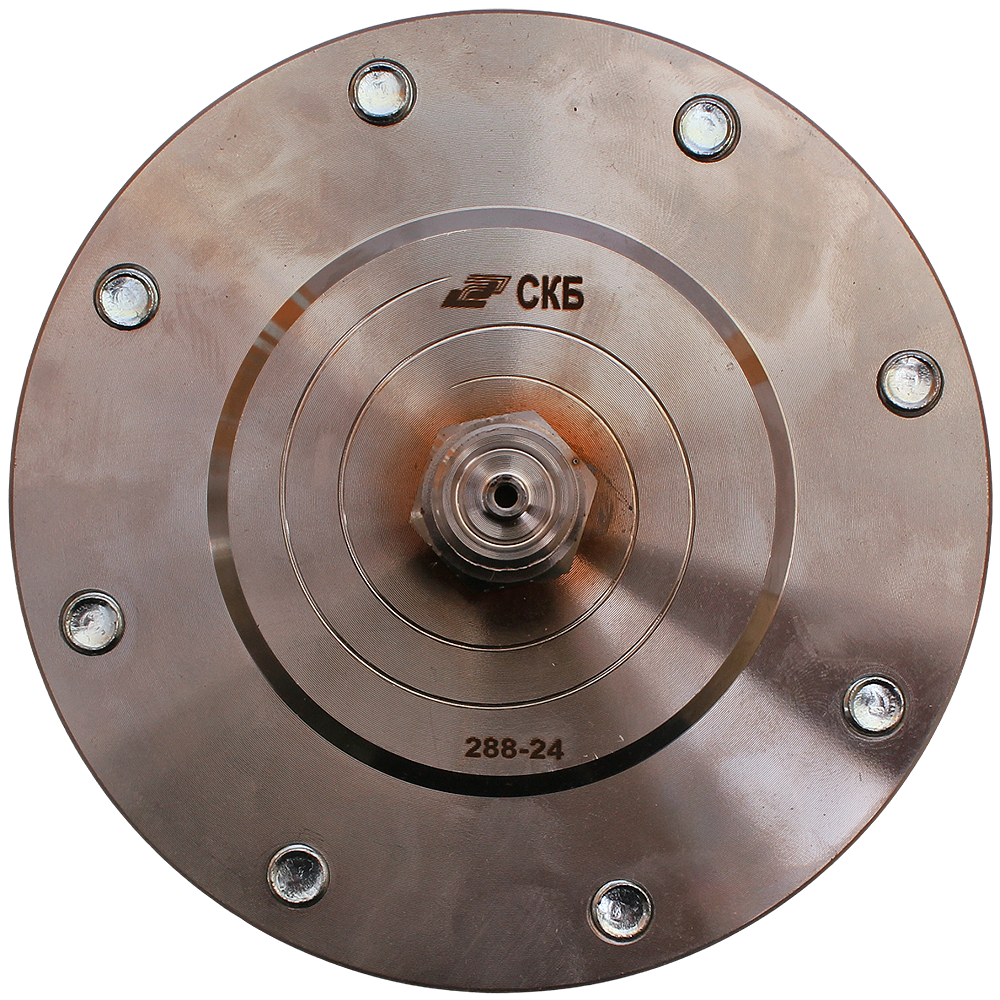

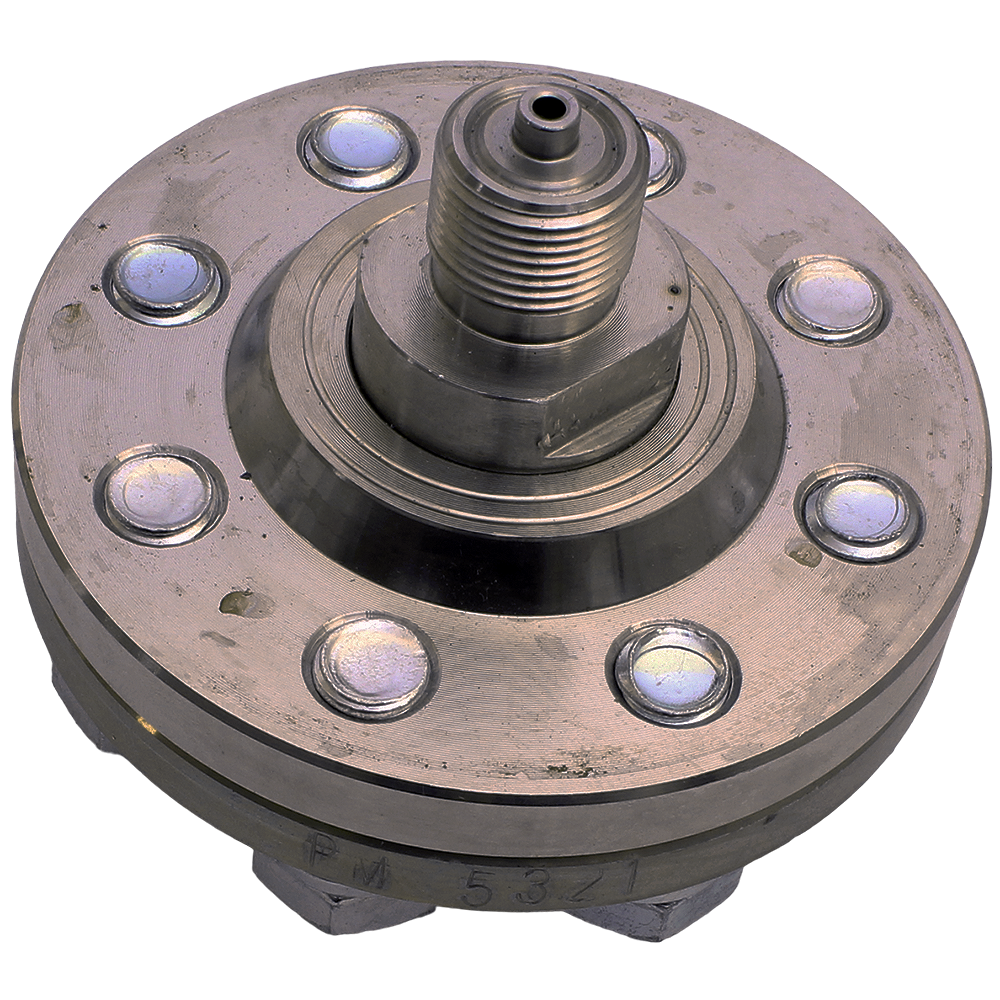

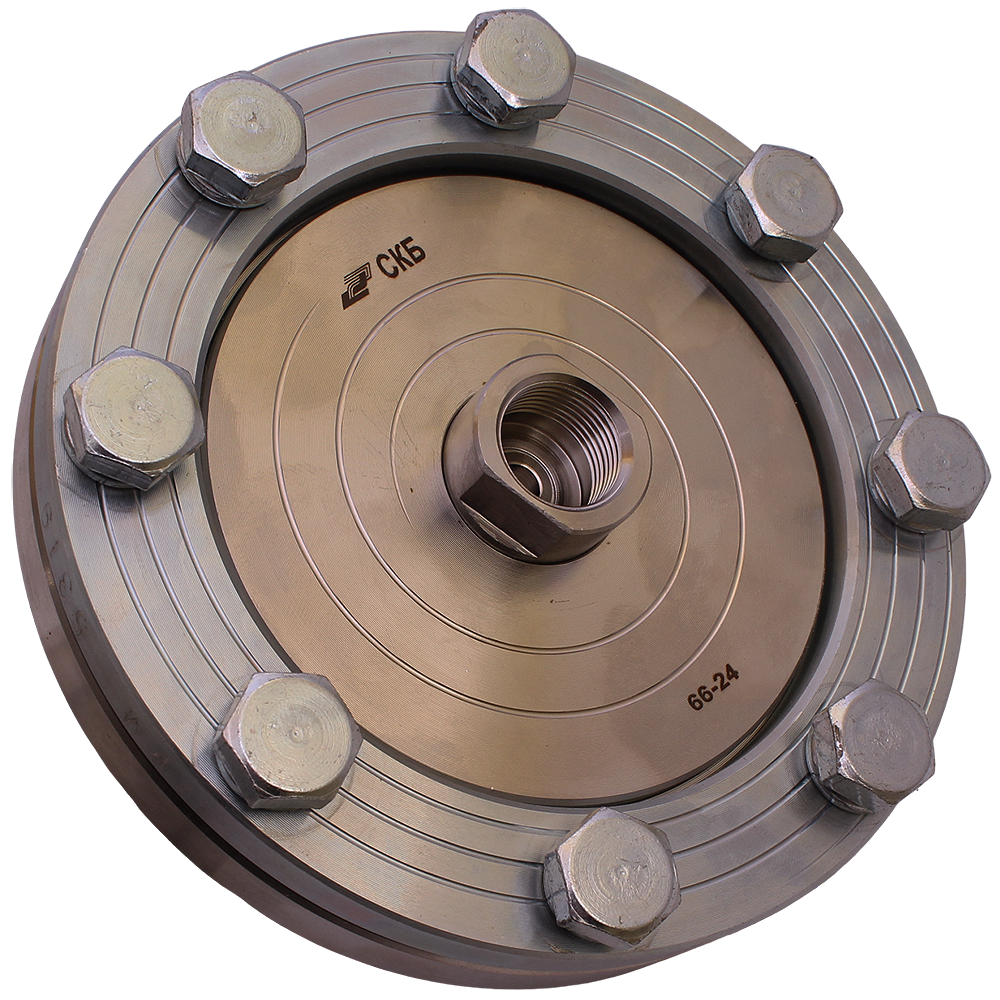

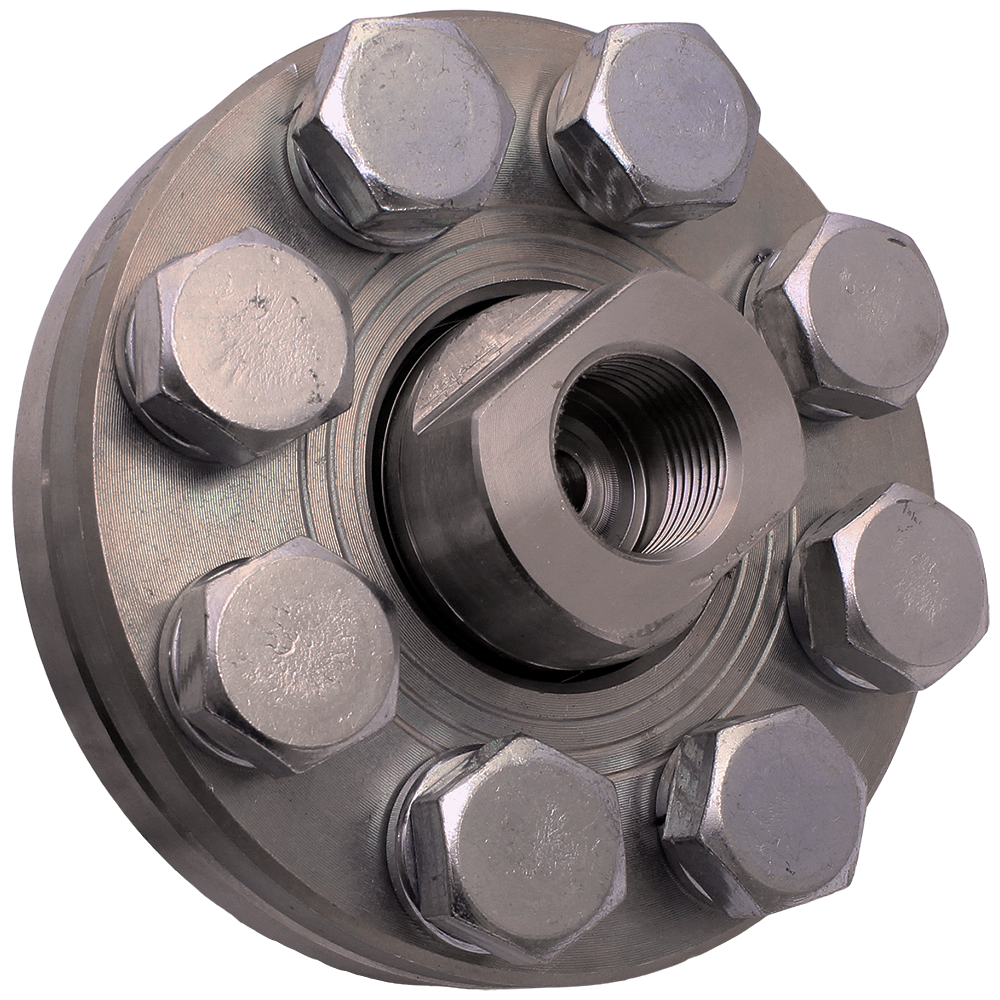

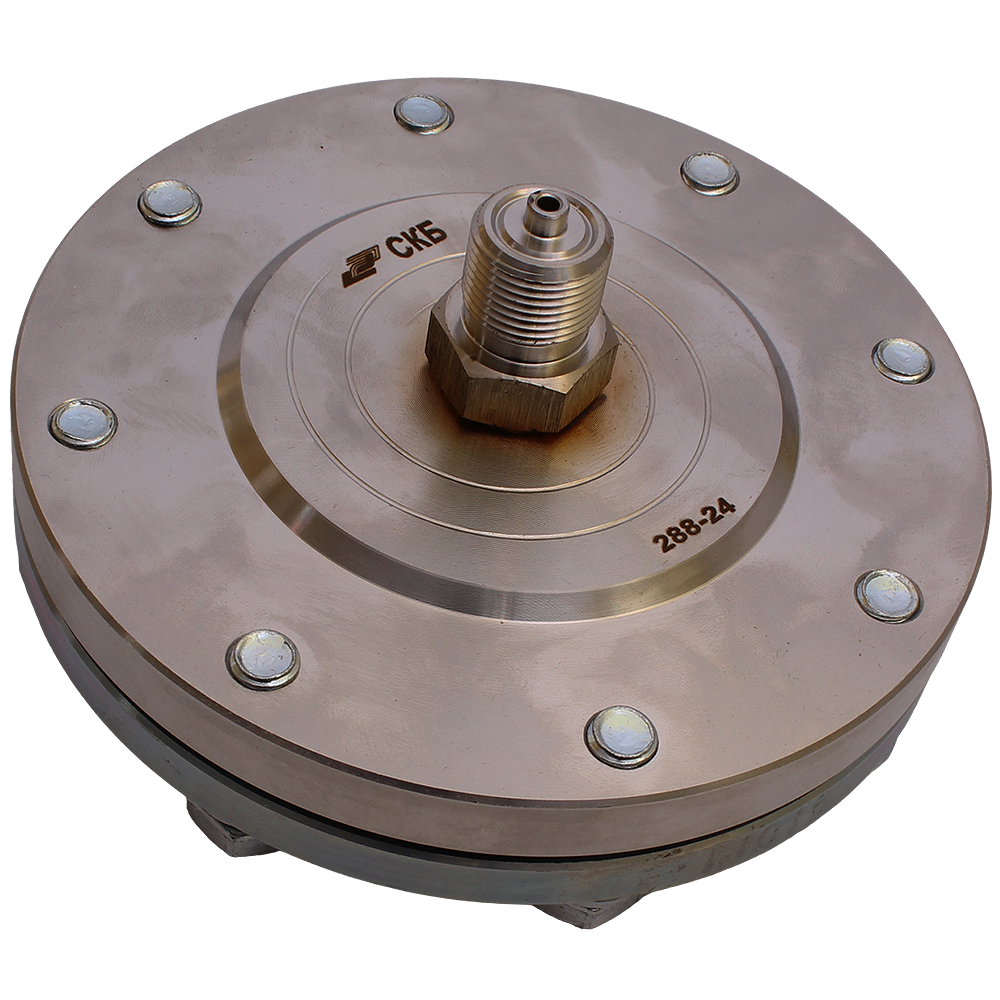

Разделители сред РМ-5319, РМ-5321, РМ-5497 состоят из верхнего и нижнего 6 фланцев, соединенных болтами, между которыми устанавливается корпус с приваренной к нему мембраной. Уплотнение между корпусом и нижним фланцем осуществляется прокладкой, между разделителем - также прокладкой.

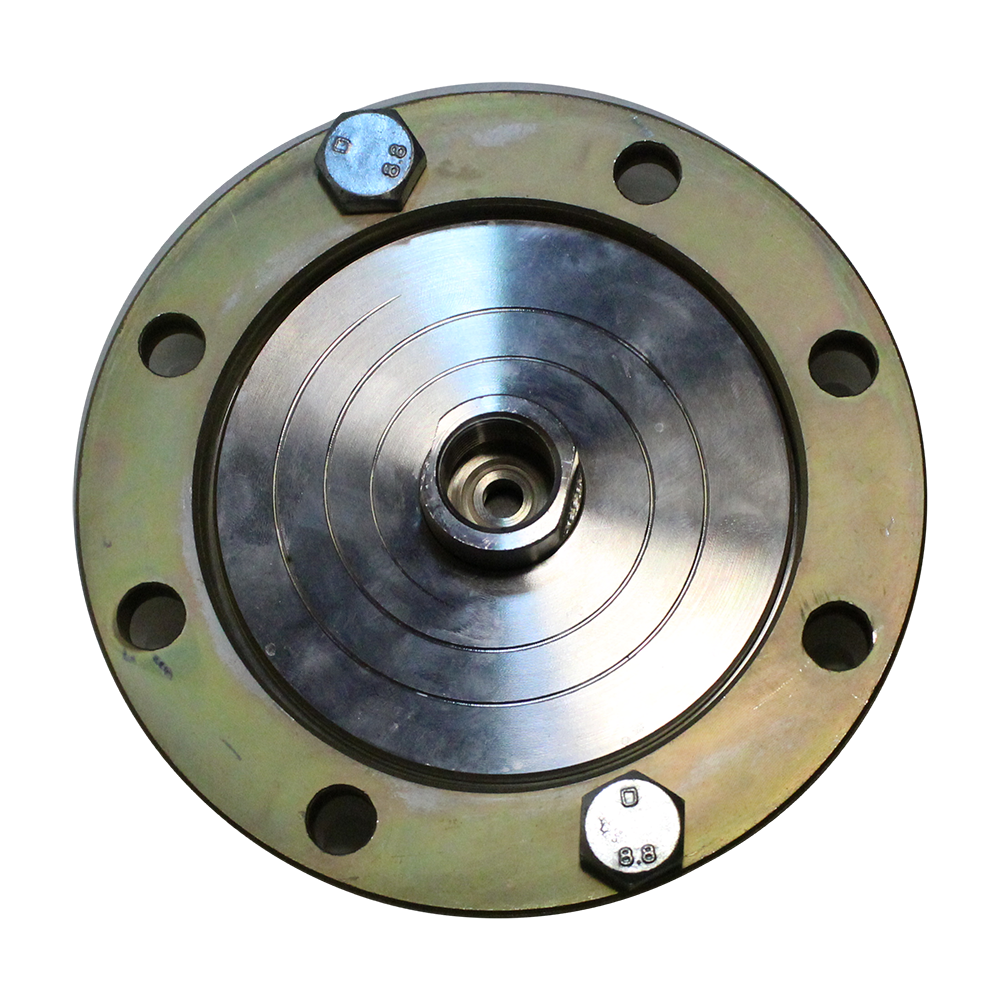

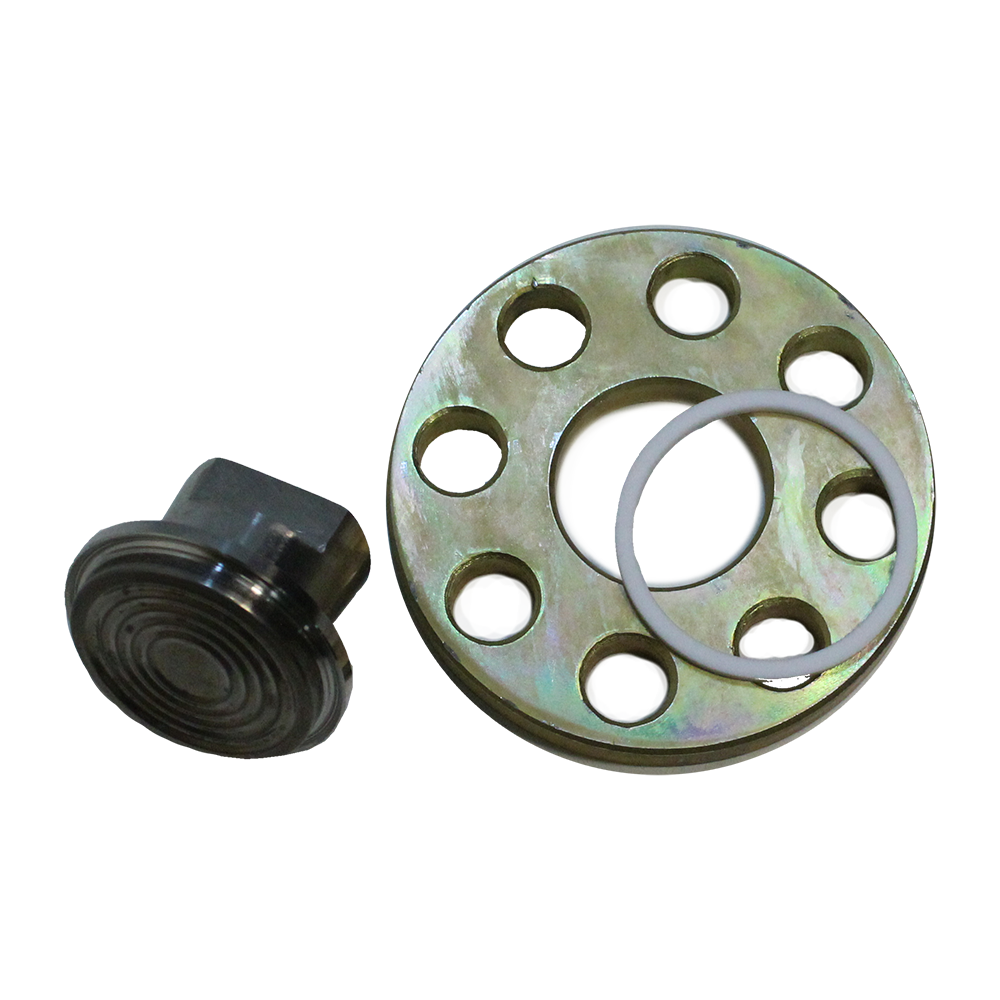

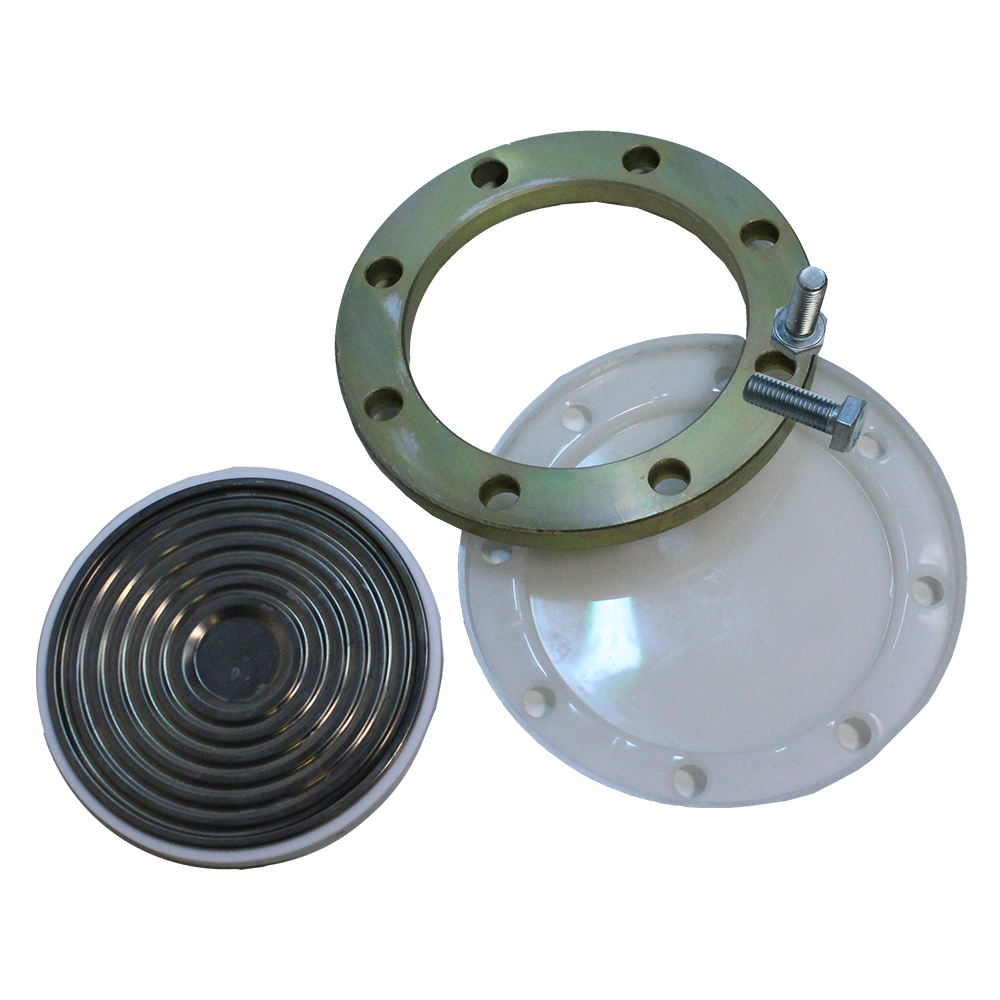

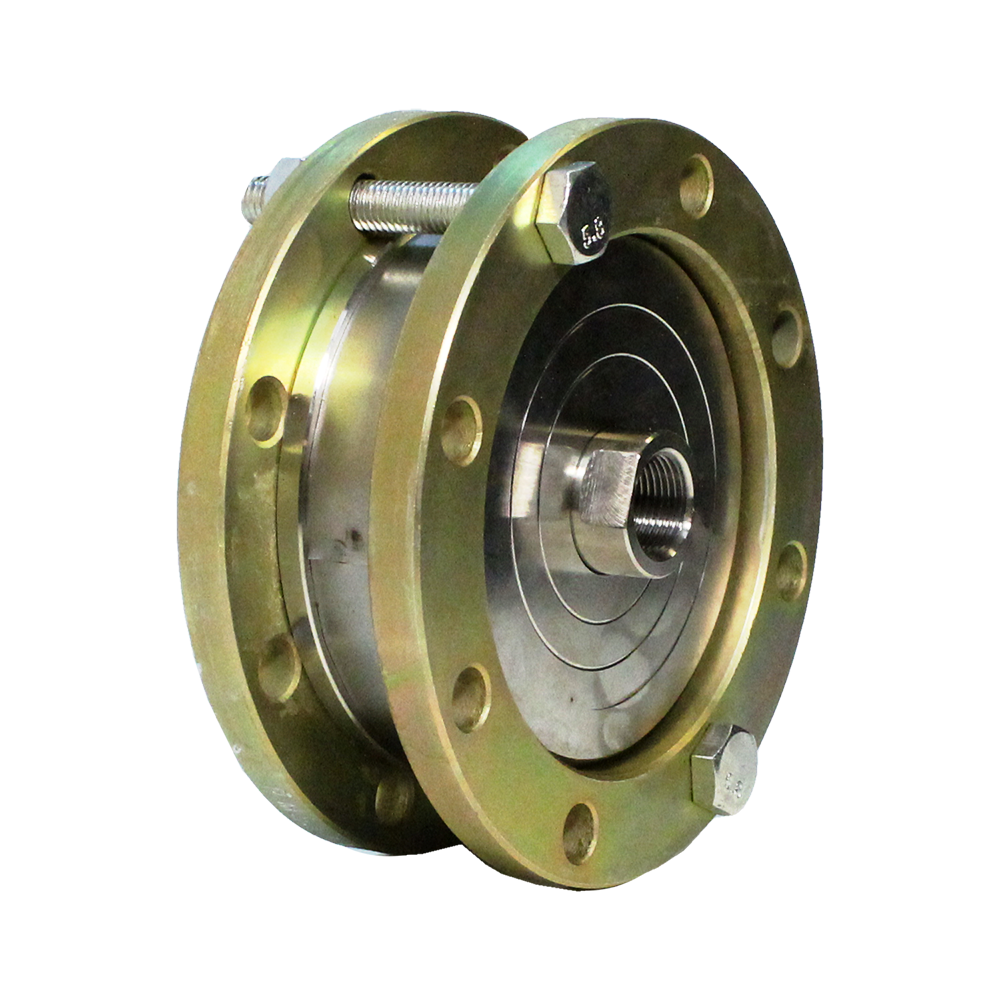

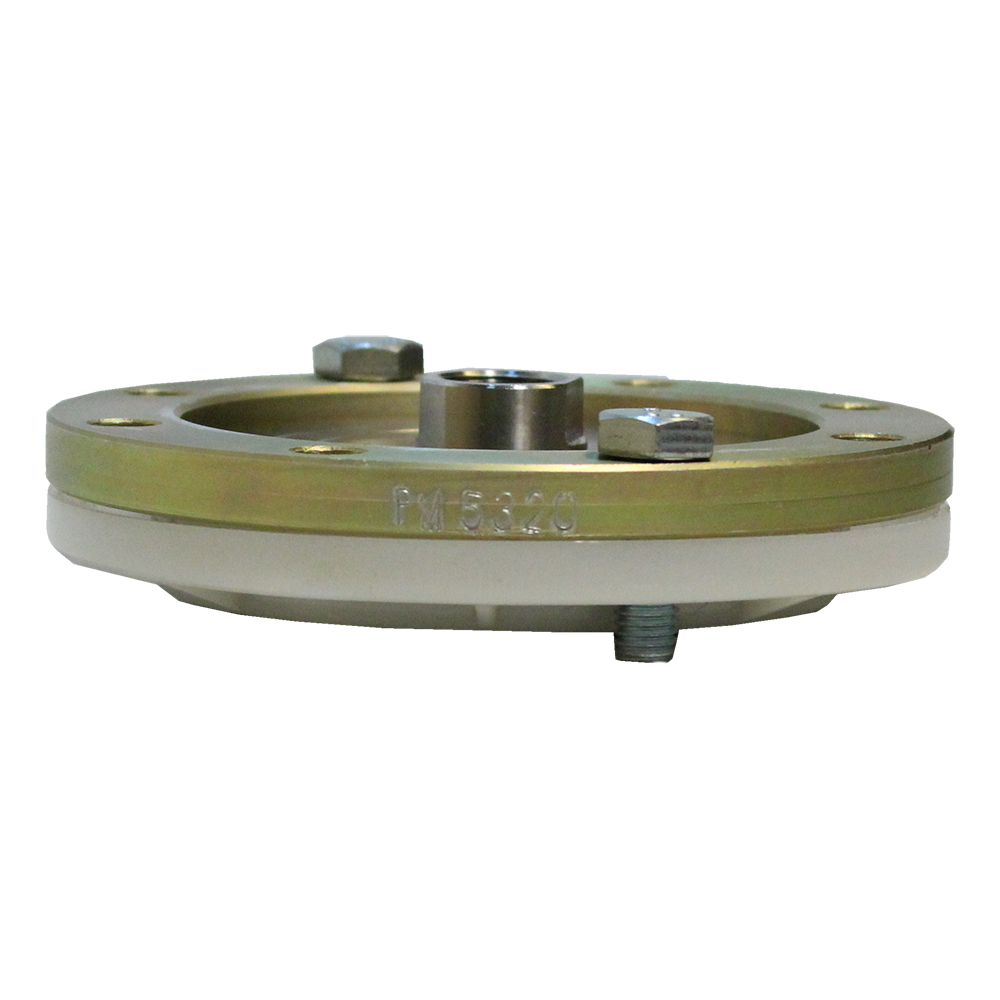

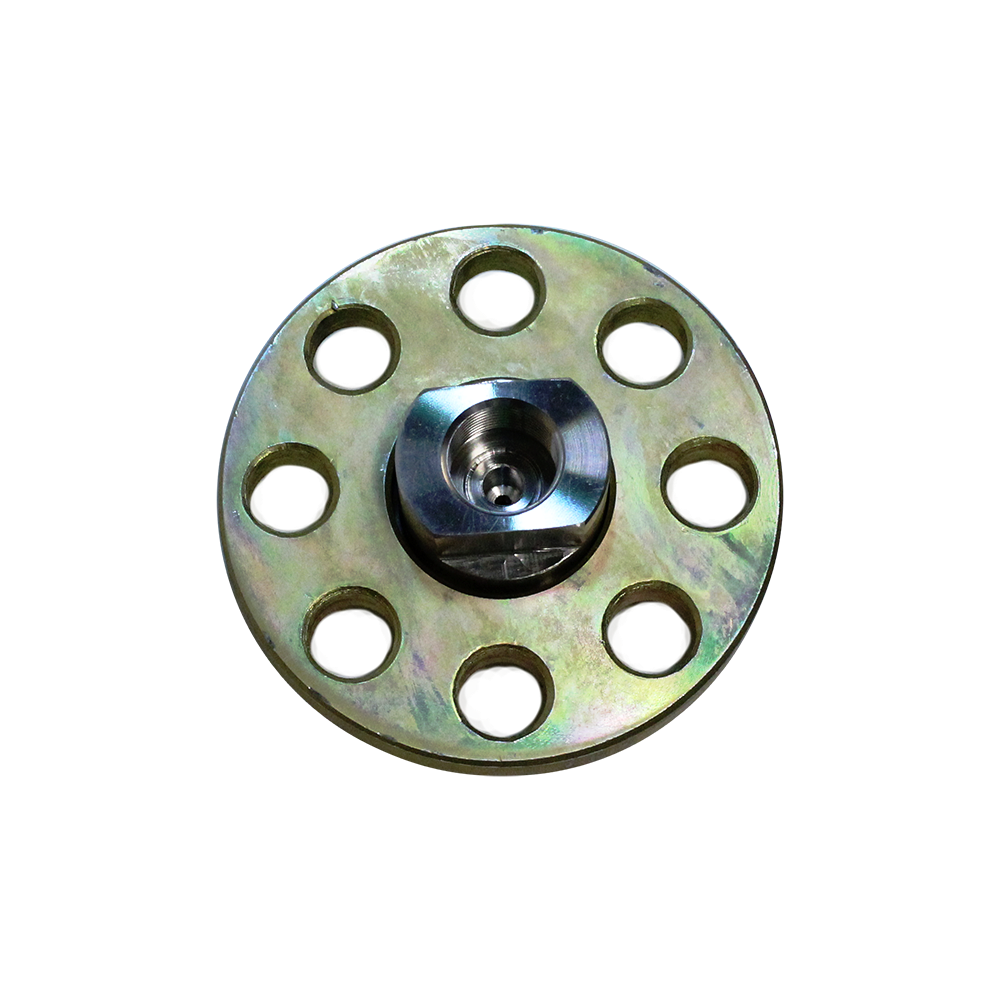

В конструкции разделителей моделей РМ-5320 и РМ-5322 с открытой мембраной отсутствует нижний фланец.

Открытая мембрана не дает возможности кристаллизирующимся средам и твердым осадкам скапливаться в значительном количестве, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки. Для предохранения открытой мембраны от повреждения при транспортировании имеется защитный кожух.

Технические характеристики

Диапазон измерений (Пределы уставок) 0,025-2,5 МПа (0,25-25 кгс/см2); 24-60 МПа (40-600 кгс/см2)
Основная погрешность Не более ±1% нормирующего устройства
Температурная погрешность

Изменение выходного сигнала или показаний измерительного устройства с разделителем при отклонении температуры окружающего воздуха на каждые 10°С в указанных выше пределах не должно превышать 1 % нормирующего значения.

Температура контролируемой среды -40...+170°С (на входе разделителя)
Материалы изготовления Сплав 36НХТЮ; Сталь12Х18Н10Т
Вес РМ-5319, РМ-5497: 3,0 кг
РМ-5321: 2,2 кг
РМ-5320: 2,0 кг
РМ-5322: 1,5 кг

Варианты исполнений

Верхний предел измерений давления устройства, комплектуемого разделителем, МПа (кгс/см2):

  • Для мод. РМ-5319, РМ-5320, РМ-5497: 0,025-2,5 (0,25-25).
  • Для мод. РМ-5321, РМ-532: 24-60 (40-600).

Объем камеры измерительного устройства, см3, не более:

  • Для мод. РМ-5319, РМ-5320, РМ-5497: 40.
  • Для мод. РМ-5321, РМ-5322: 20.

Модели разделителей РМ

Материалы деталей, контактирующих с измеряемой средой

мембрана

фланец нижний

корпус

РМ-5319

сплав 36НХТЮ

сталь12Х18Н10Т

сталь12Х18Н10Т

РМ-5320

сплав 36НХТЮ

без фланца

сталь12Х18Н10Т

РМ-5321

сплав 36НХТЮ

сталь12Х18Н10Т

сталь12Х18Н10Т

РМ-5322

сплав 36НХТЮ

без фланца

сталь12Х18Н10Т

РМ-5497

сплав 36НХТЮ

сталь12Х18Н10Т

сталь12Х18Н10Т

Скачать документацию

РМ-5319, РМ-5320, РМ-5321, РМ-5322, РМ-5497 разделители мембранные. Габаритные размеры и схема установки.
