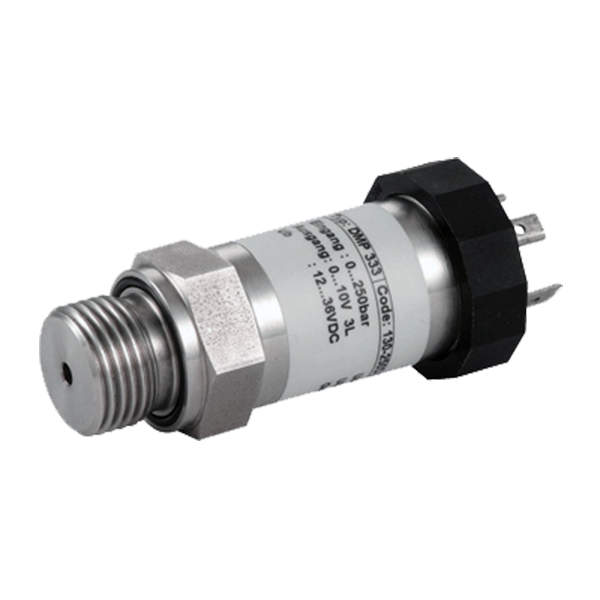

DMP333 датчики среднего и высокого давления

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Пар

Выходной сигнал: HART, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT4, нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

DMP 333 предназначены для измерения абсолютного или избыточного давления (в зависимости от модели). Конструкция приборов разработана специально для средних и высоких давлений, что позволяет применять датчики DMP 333 в сложных условиях эксплуатации, например, в гидравлическом оборудовании. Также область применения датчиков DMP333 включает: станки и обрабатывающие центры, гидравлические прессы, инжекционные формовочные машины, погрузочно-разгрузочное оборудование, подвижные гидравлические установки и т.д.

DMP 333 отличаются высокими прочностными характеристиками и рабочими характеристиками.

Преимущества и особенности датчиков давления DMP 333

DMP 333 отличаются высокими прочностными характеристиками и рабочими характеристиками:

Корпус имеет механическую защиту от динамических нагрузок.
Датчики имеют степень защиты IP67, что позволяет использовать их в полевых условиях, под воздействием влаги и прямых солнечных лучей.
Заказчик может выбрать различные варианты электрических и механических присоединений, что позволяет подстроить прибор под любое оборудование и задачи.
Стабильность калибровочных характеристик сохраняется на протяжении долгого времени.
DMP 333 обладают встроенной защитой от неправильного подключения, коротких замыканий и перепадов напряжений.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-60 бар; 0-100 бар; 0-160 бар; 0-250 бар; 0-400 бар; 0-600 бар (абсолютное, избыточное)
Основная погрешность	±0,35%; ±0,25%; 0,2% (PN ≤ 70 бар)
Температурная погрешность	Не более ±0,07% на каждые 10°С изменения температуры в пределах рабочего диапазона.
Допустимая перегрузка (Перегрузочное давление)	140 бар; 340 бар; 600 бар; 1000 бар (в зависимости от модели датчика)
Температура контролируемой среды	-25...+125°C
Материалы изготовления	Нержавеющая сталь 1.4571 и 1.4301
Исполнение по степени защиты	IP65, IP67, IP68
Тип электроподключения	Разъем Binder 723 (5-конт.) Кабельный ввод PG7, включая 2 м кабеля Разъем M12x1 (4-конт) Разъем Buccaneer Разъем DIN 43650
Принцип действия	Тензометрический
Вес	0,14 кг

Структура обозначения, пример заказа

DMP 333

-130

-1003

-3

-2

-400

-700

-3

-03R

Код исполнения (см. документ "DMP 333 датчики среднего и высокого давления. Технические характеристики.")

Код уплотнения (см. документ "DMP 333 датчики среднего и высокого давления. Технические характеристики.")

Код механического присоединения (см. документ "DMP 333 датчики среднего и высокого давления. Технические характеристики.")

Код электрического присоединения (см. документ "DMP 333 датчики среднего и высокого давления. Технические характеристики.")

Код основной погрешности (см. документ "DMP 333 датчики среднего и высокого давления. Технические характеристики.")

Код выходного сигнала (см. документ "DMP 333 датчики среднего и высокого давления. Технические характеристики.")

Код диапазона измерения и максимальной перегрузки (см. документ "DMP 333 датчики среднего и высокого давления. Технические характеристики.")

Тип измеряемого давления:
130 - избыточное
131 - абсолютное (см. документ "DMP 333 датчики среднего и высокого давления. Технические характеристики.")

Наименование модели

Стандартный комплект поставки

Датчик давления DMP 333.
Руководство эксплуатации.
Паспорт.

Дополнительная комплектация, опции

Искробезопасное исполнение: 0ExiaIICT4.
Исполнения корпуса для полевых условий: герметичное неразъёмное кабельное соединение, малые габаритные размеры.
Индивидуальная настройка диапазона по требованию заказчика. Например, от 0 до 195 бар (от 0 до 19.5 МПа).

Скачать документацию

DMP 333 датчики среднего и высокого давления. Технические характеристики.

DMP 304, DMP 331, DMP 333, DMP 334, DMP 343, DMP 331P, DMP 331i, DMP 331Pi, DMP 331K, LMP 331, LMP 331i, датчики давления. Руководство эксплуатации.

Чтобы правильно подобрать датчики DMP 333, узнать стоимость DMP 333, или купить датчики давления DMP 333, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
