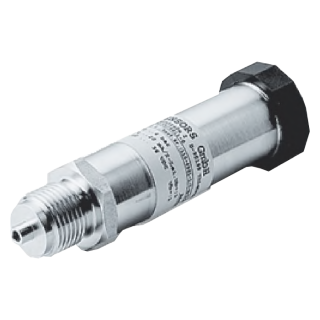

DMP333i датчики давления высокоточные интеллектуальные

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Пар

Выходной сигнал: RS-232, RS-485, Напряжения 0-10 В, Токовый 4-20 мА

Присоединение к процессу: G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT4, нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Интеллектуальные высокоточные датчики давления DMP 333i представляют собой следующее поколение датчиков давления и являются дальнейшим развитием стандартных датчиков для промышленного применения. Датчики предназначены для универсального применения в промышленности и соответствуют высоким требованиям по точности и стабильности характеристик.

Механическая конструкция датчика выполнена в соответствии со стандартной схемой исполнения. В преобразователях давления DMP 333i применен принципиально новый цифровой усилитель, основанный на микропроцессорной сборке, а также 16 битный аналого-цифровой преобразователь, что позволяет обойтись без применения дополнительного аналогового усилителя.

Блок обработки осуществляет активную компенсацию характеристик чувствительного элемента, таких как эффекты нелинейности, влияние температуры.

Преимущества и особенности датчика давления DMP333i:

Погрешность менее 0,2% ВПИ в диапазоне -20...80°С.
Долговременная стабильность калибровочных характеристик.
Индивидуальная настройка диапазона по требованию заказчика.
Защита от короткого замыкания, смены полярности при подключении, электрического перенапряжения.
Прочная и надежная конструкция для тяжелых условий эксплуатации, защита от вибрационных нагрузок.
Продолжительный срок службы.

Области применения интеллектуальных датчиков давления DMP333i:

Мониторинг технологических процессов.
Пневматические и гидравлические прессы.
Технологии защиты окружающей среды / медицинские технологии.
Исследовательские приложения.
Измерение потребления газа и калориметрия.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-60 бар; 0-100 бар; 0-200 бар; 0-400 бар; 0-600 бар (абсолютное, избыточное)
Основная погрешность	±(0,08+0,02 х номинальный / установленный диапазон)%
Температурная погрешность	Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона не более ±0,02%
Допустимая перегрузка (Перегрузочное давление)	210 бар; 600 бар; 1000 бар (в зависимости от модели датчика)
Температура контролируемой среды	-25...+125°C
Материалы изготовления	Нержавеющая сталь 1.4571 и 1.4301
Исполнение по степени защиты	IP65, IP67
Тип электроподключения	Разъем Binder 723 (5-конт.); Разъем M12x1 (4-конт); Разъем DIN 43650
Принцип действия	Тензометрический
Вес	0,18-0,20 кг

Структура обозначения, пример заказа

DMP 333

-130

-1003

-3

-1

-200

-700

-3

-11R

Код исполнения

Код уплотнения

Код механического присоединения

Код электрического присоединения

Код основной погрешности

Код выходного сигнала

Код диапазона измерения и максимальной перегрузки

Тип измеряемого давления:

130 - избыточное

131 - абсолютное

Интеллектуальная модель

Наименование датчика

Стандартный комплект поставки

Датчик давления.
Руководство эксплуатации.
Паспорт.

Дополнительная комплектация, опции

Цифровой интерфейс RS-232 для регулировки характеристик датчика (нулевая точка, диапазон, демпфирование).
Цифровой интерфейс RS-485 (протокол HART или Modbus).
Искробезопасное исполнение: 0ExiaIICT4.
Изготовление датчиков с требуемыми характеристиками под заказ.
