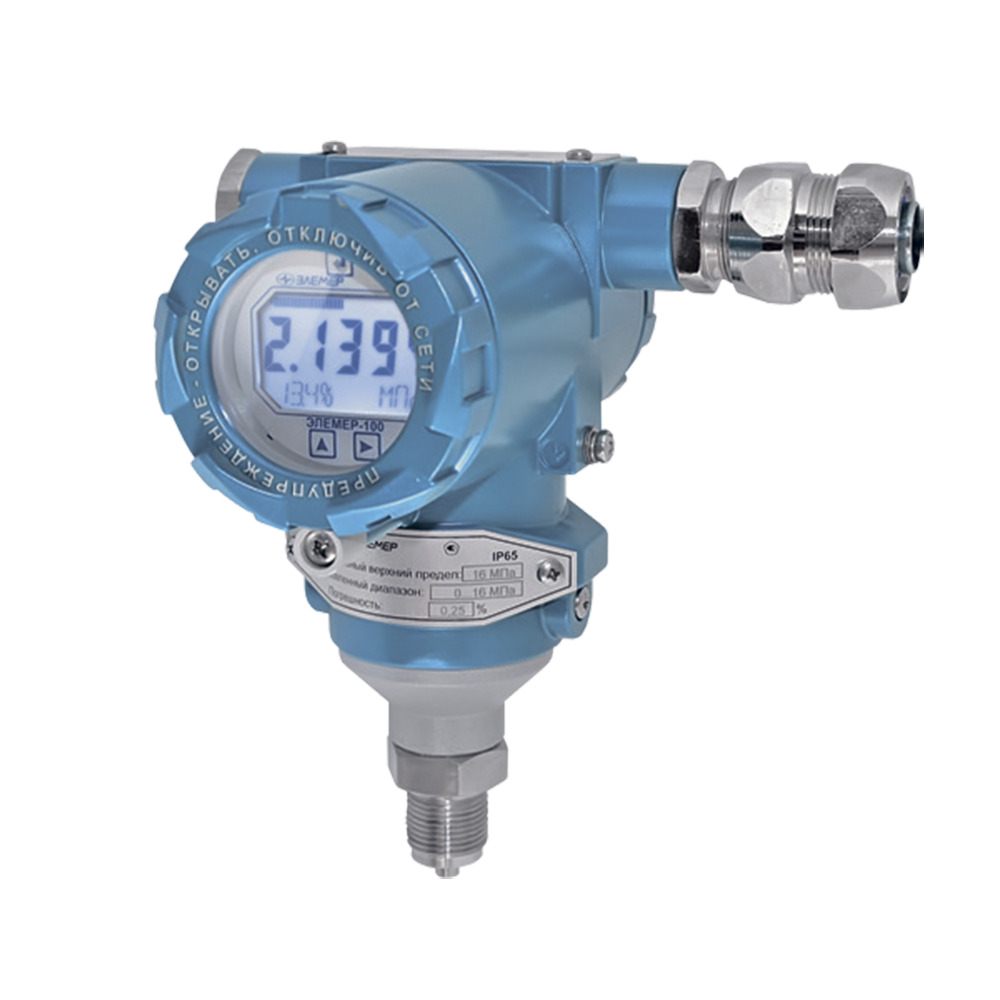

Элемер-100 датчики давления микропроцессорные

Скачать PDF

Вид давления: Абсолютное давление, Гидростатическое давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, RS-485, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: 1/2NPT, 1/4NPT, К1/2, К1/4, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT5, 1ExibIICT5, 2ExdIICT6, нет

Цена (без учета НДС): По запросу руб.

Описание

Микропроцессорные датчики давления Элемер-100 предназначены для непрерывного преобразования в унифицированный токовый выходной сигнал и/или цифровой сигнал в стандарте протокола HART, или цифровой сигнал на базе интерфейса RS-485 по протоколу Modbus RTU входных измеряемых величин.

Датчики давления Элемер-100 оснащены современными тензорезистивными или емкостными сенсорами. Тензорезистивные сенсоры по технологии КНК имеют высокую перегрузочную способность - до 500% от верхнего предела измерений. Емкостные сенсоры имеют высокую стабильность метрологических характеристик.

Особенности датчиков Элемер-100:

  • Глубина перенастройки диапазонов — 25:1.
  • Функция извлечения квадратного корня.
  • Индикация — 5-разрядный ЖК-индикатор с подсветкой и графической шкалой; вращение индикатора на 330°.
  • Вращение корпуса на ±135°.
  • Сенсоры — тензорезистивные, емкостные.
  • Электромагнитная совместимость (ЭМС) — III-A (базовое исполнение), IV-А (при заказе опции «БПФ»).

Микропроцессорные преобразователи давления Элемер-100 по своим характеристикам легко заменяют традиционные датчики давления. Встроенный 5-разрядный ЖК-индикатор оснащен подсветкой и графической шкалой для удобства восприятия информации.

Датчики имеют модульную структуру: модуль сенсора и модуль электроники. Все модули одного вида взаимозаменяемы. Это обеспечивает высокую ремонтопригодность датчика. Все датчики защищены паролем от несанкционированного доступа. Настройка параметров датчика осуществляется с помощью наружной или внутренней клавиатуры, или по HART-протоколу.

Технические характеристики

Диапазон измерений (Пределы уставок) ДА: 2,5 кПа...16 МПа
ДИ: 0,04 кПа...100 МПа
ДВ: 0,04 кПа...100 кПа
ДИВ: ±0,0315 кПа...(–0,1...2,4) МПа
ДД: 0,063 кПа...16 МПа
ДГ: 4 кПа...250 кПа
Основная погрешность от ±0,15%
Материалы изготовления сталь 12Х18Н10Т, сталь 36НХТЮ, хастеллой-С, тантал, титановый сплав
Климатическое исполнение (диапазон рабочих температур) Т3, У2, УХЛ3.1
Исполнение по степени защиты IP54, IP65
Питание = 24 В, = 36 В

Варианты исполнений

Обозначение датчиков Элемер-100​ в зависимости от измеряемого давления:

  • Элемер-100-ДА – преобразователи абсолютного давления.
  • Элемер-100-ДИ – преобразователи избыточного давления.
  • Элемер-100-ДР – преобразователи разрежения.
  • Элемер-100-ДИВ – преобразователи избыточного давления-разрежения.

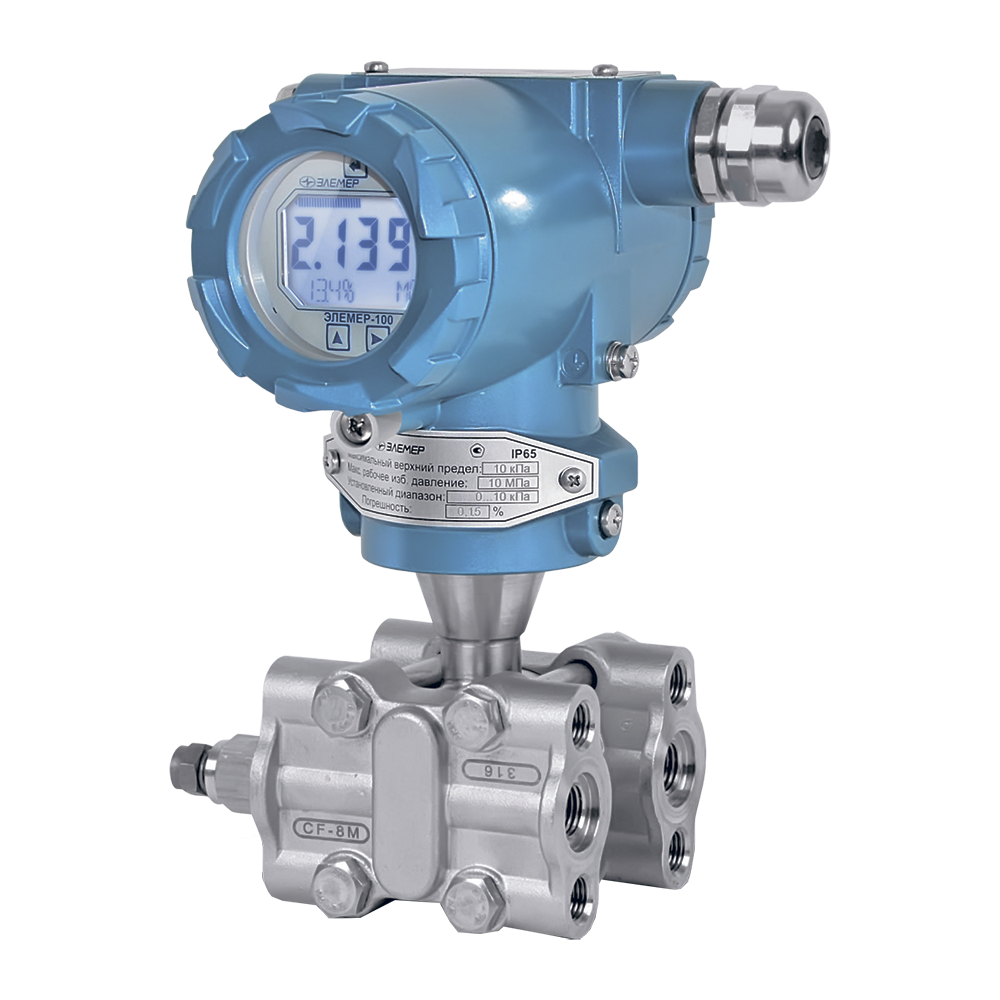

  • Элемер-100-ДД – преобразователи дифференциального давления.
  • Элемер-100-ДГ – преобразователи гидростатического давления.

Скачать документацию

Элемер-100 датчики давления микропроцессорные. Руководство по эксплуатации.

Элемер-100-МП датчики давления микропроцессорные. Форма заказа.

Элемер-100-МП4 датчики давления микропроцессорные. Форма заказа.



Чтобы правильно подобрать датчики давления Элемер-100, узнать стоимость Элемер-100 или купить датчики Элемер-100, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
