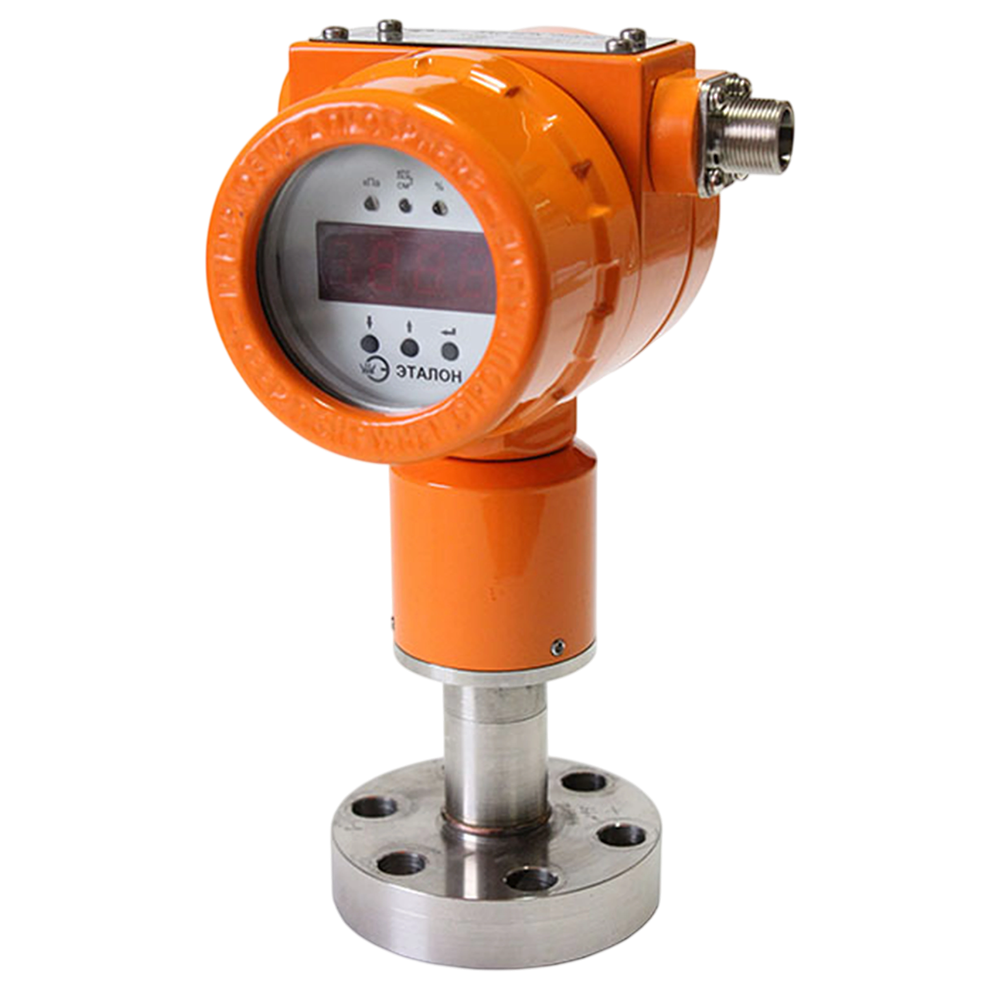

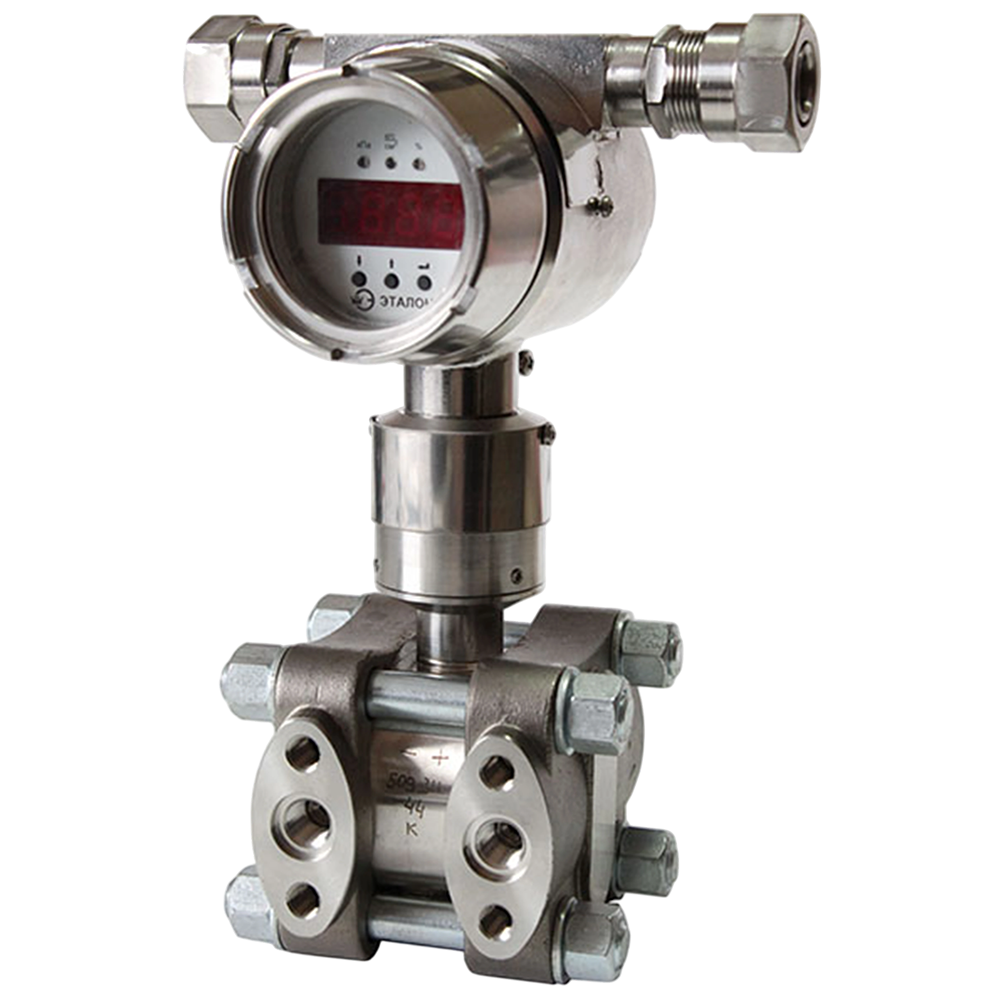

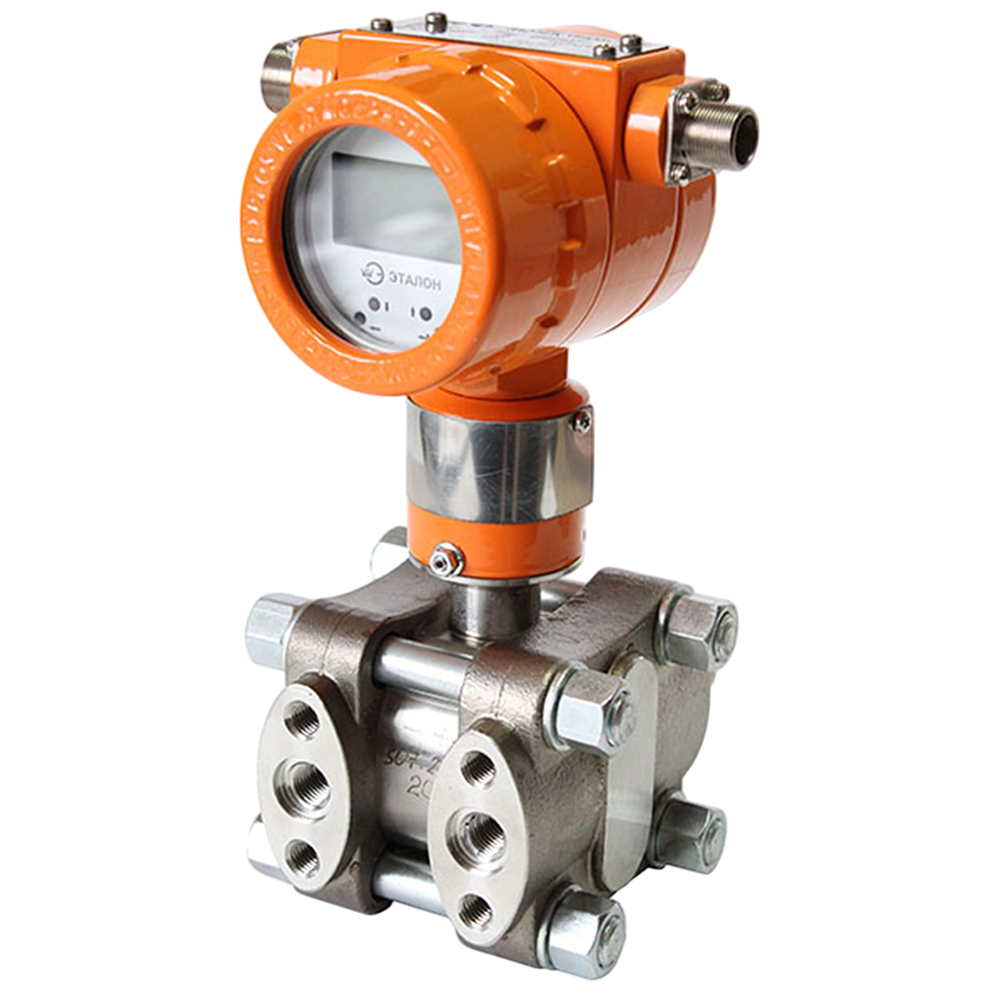

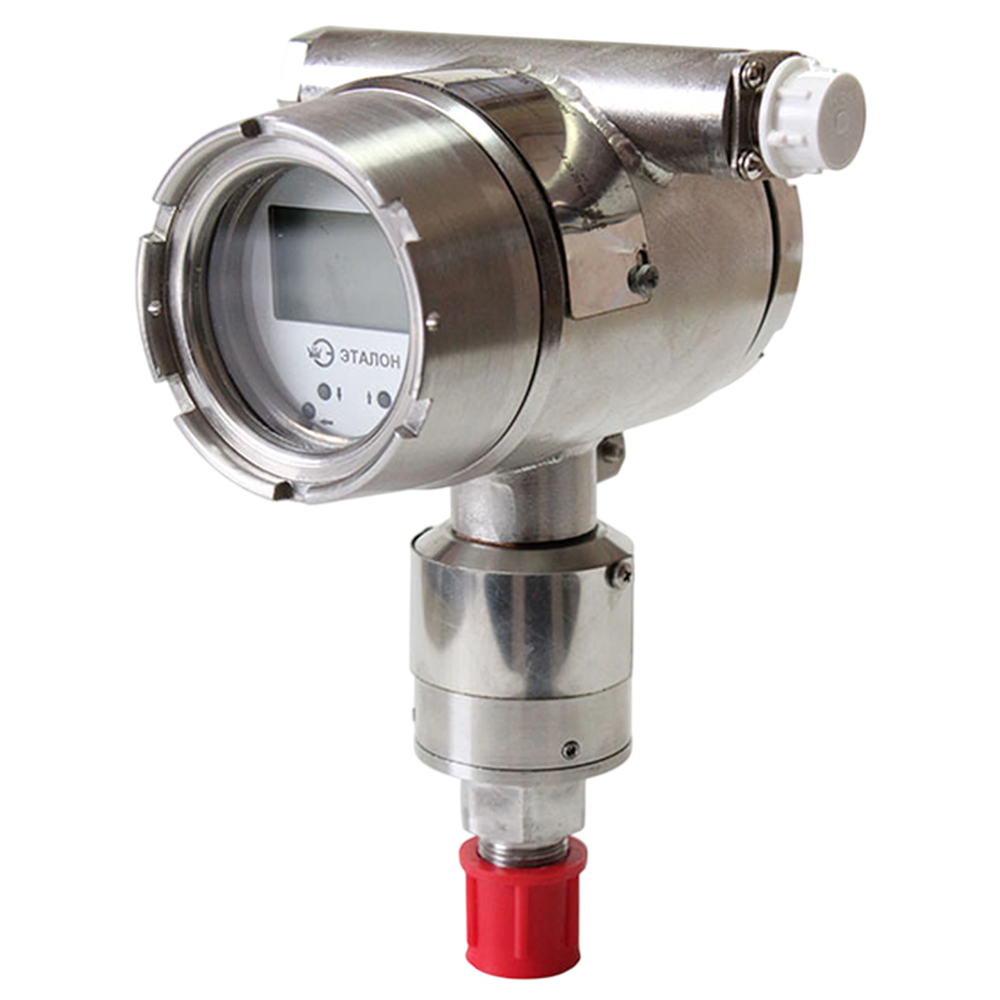

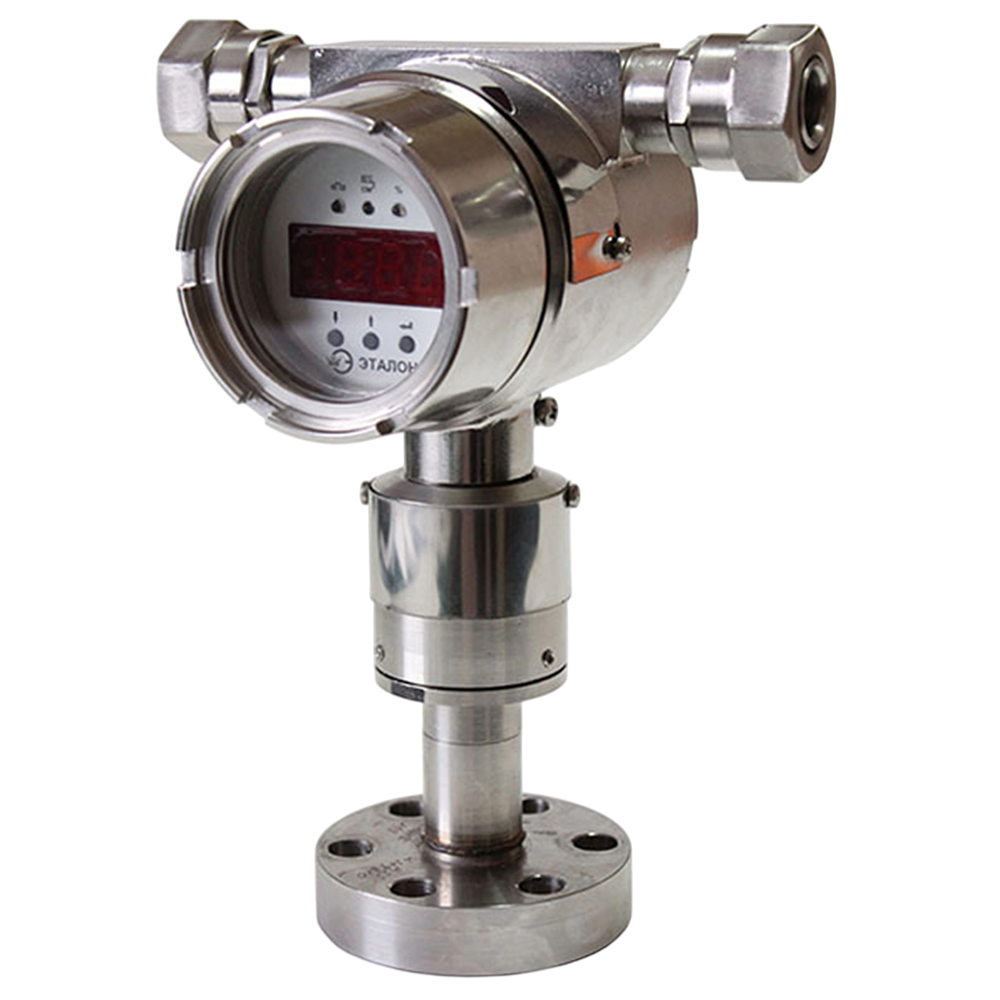

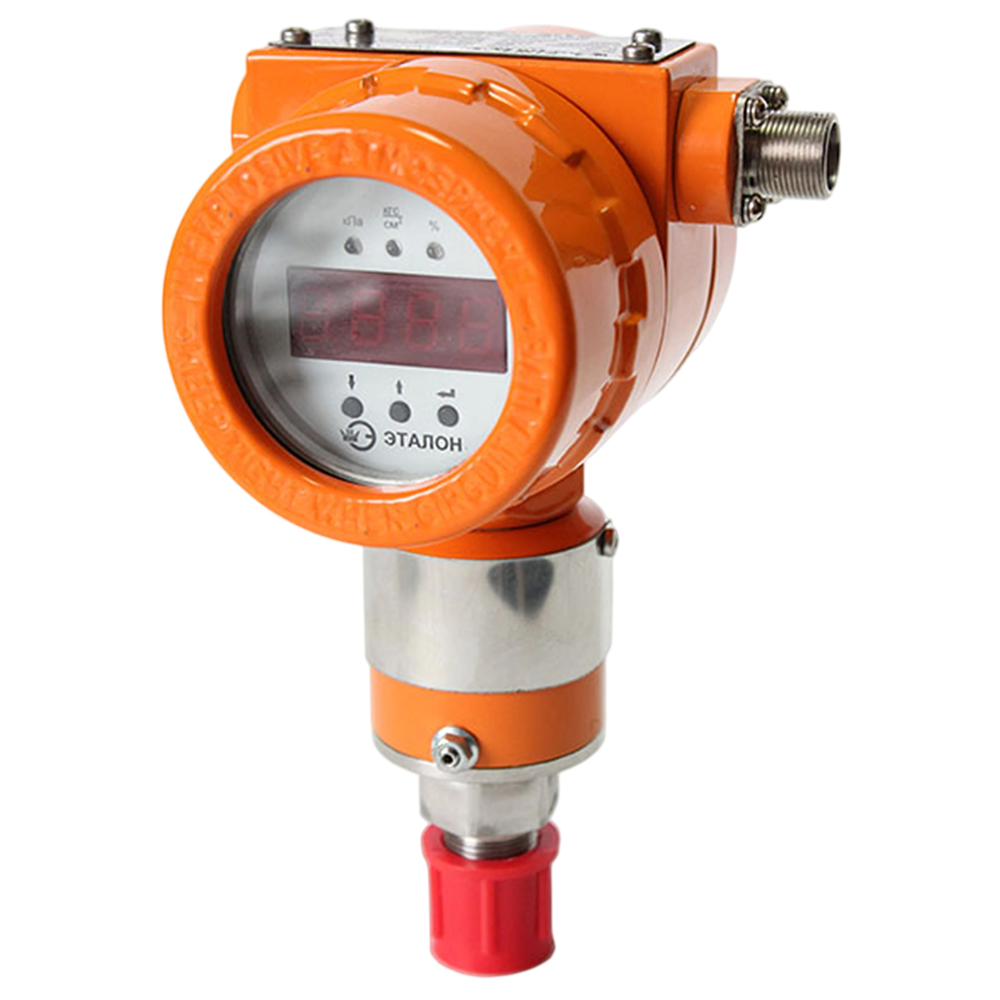

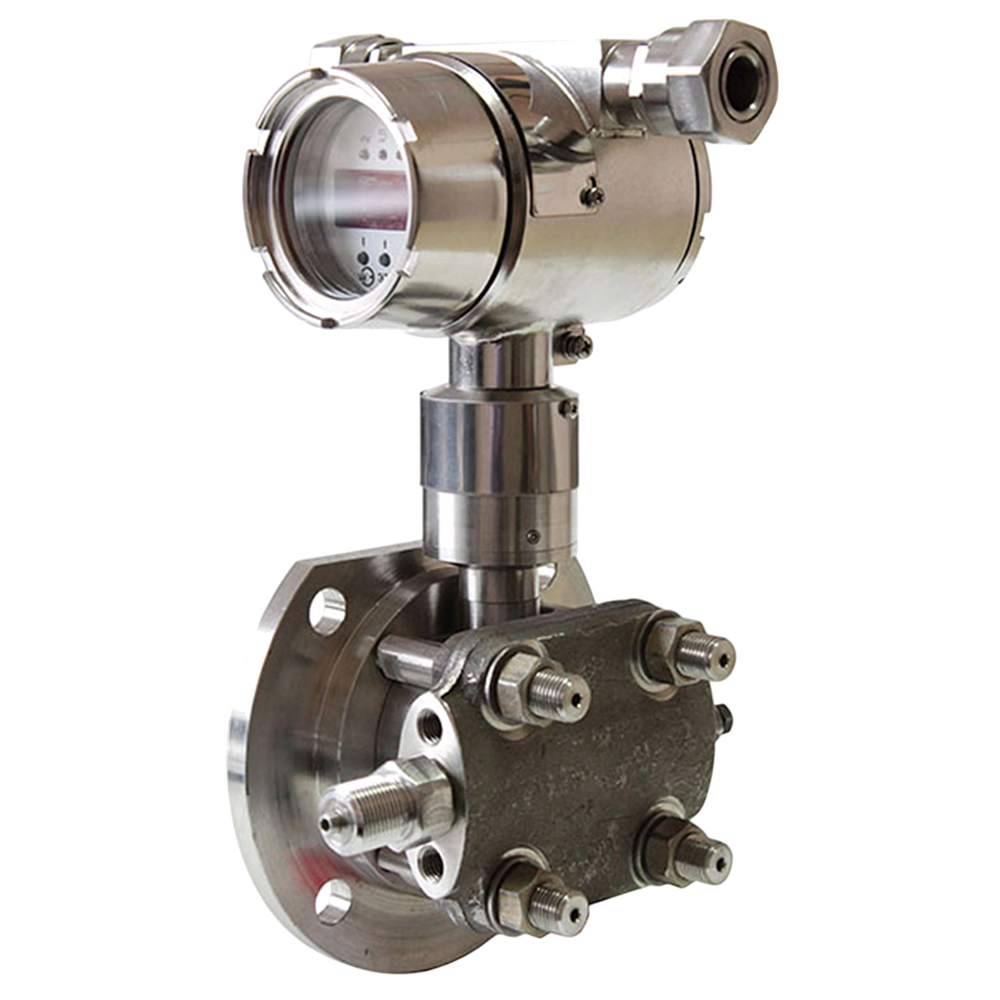

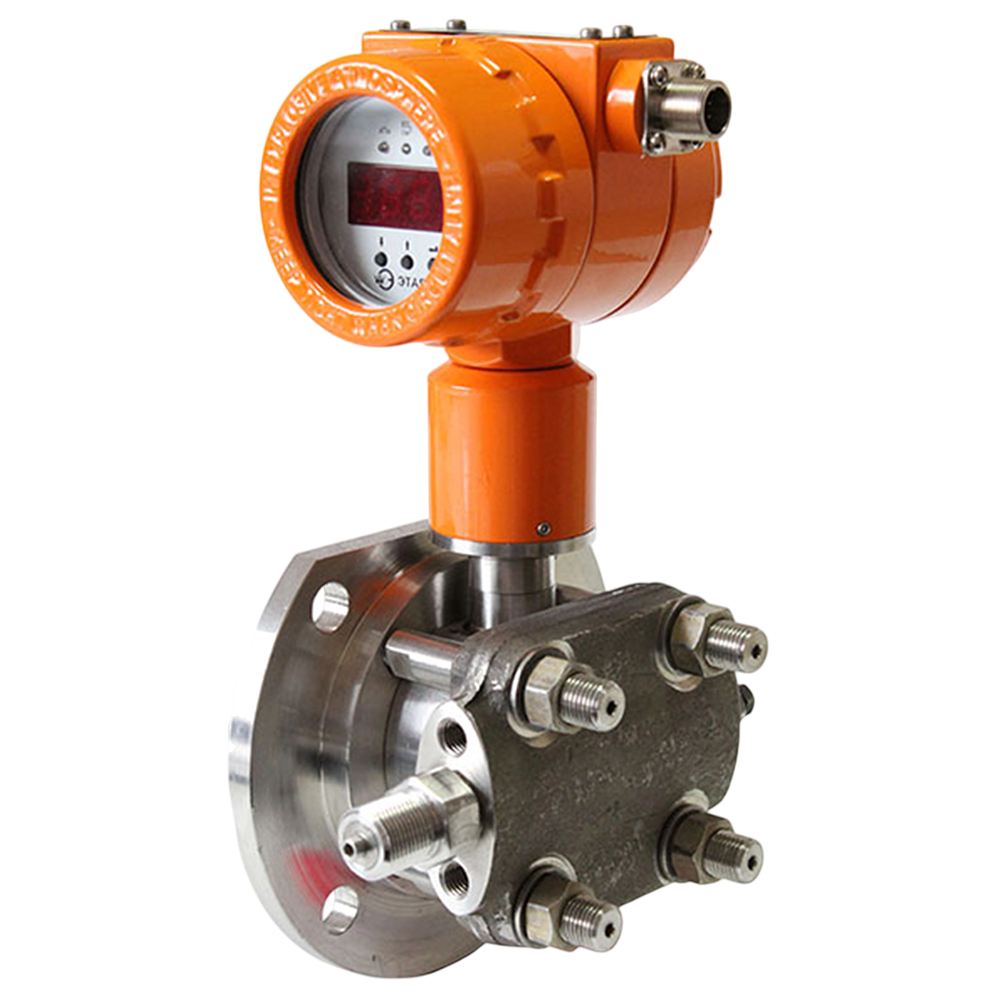

Эталон-17 датчик давления интеллектуальный
Вид давления: Абсолютное давление, Гидростатическое давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение, Разрежение
Тип контролируемой среды: Агрессивные жидкости, пары, газы, Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Вязкие жидкости
Выходной сигнал: HART, RS-485, Напряжения 0-5 В, Напряжения 0-10 В, Напряжения 5-0 В, Напряжения 10-0 В, Токовый 0-5 мА, Токовый 4-20 мА, Токовый 5-0 мА, Токовый 20-4 мА
Присоединение к процессу: К1/2, К1/4, М12х1,25, М20х1,5, Фланцевое
Маркировка взрывозащиты: 0Ех ia ІІС Т5…Т6 Ga Х, 1Ех db ІІС Т5…Т6 Gb Х, нет
Цена (без учета НДС): По запросу руб.
Описание
Датчик Эталон-17 предназначен для непрерывного преобразования значений давления жидких и газообразных, в том числе агрессивных сред, в унифицированные электрические аналоговые и цифровые сигналы. Датчик применяется в системах автоматического контроля, регулирования и управления технологическими процессами со вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики, машинами централизованного контроля и системами управления, работающими от унифицированного аналогового выходного сигнала постоянного тока от 0 до 5 мА, от 4 до 20 мА, от 5 до 0 мА, от 20 до 4 мА, от 0 до 5 В, от 0 до 10 В, от 5 до 0 В, от 10 до 0 В и цифровых выходных сигналов по протоколу HART и RS-485 с протоколом обмена данными Mod-Bus RTU.
Датчик применяется в газовой и нефтехимической отрасли, тепло- и электроэнергетике, на железнодорожном транспорте, в машиностроении, металлургии, химической промышленности и ЖКХ. Датчик морского исполнения соответствует требованиям «Правил классификации и постройки морских судов», «Правил технического наблюдения за постройкой судов и изготовлением материалов и изделий для судов» Российского морского регистра судоходства, требованиям «Технического регламента о безопасности объектов морского транспорта» и предназначен для эксплуатации на кораблях и морских судах с неограниченным районом плавания, а также на объектах поднадзорных Российскому морскому регистру судоходства.
Датчик предназначен для измерения: абсолютного давления, избыточного давления, давления разрежения, гидростатического давления, дифференциального давления.
- Корректировка «нуля» кнопкой внутри корпуса.
- Корректировка «нуля» магнитным ключом.
- Корректировка «нуля» и диапазона измерений с помощью кнопок модуля индикатора и по цифровому интерфейсу.
- Перенастройка диапазона измерений с помощью движковых переключателей, кнопок модуля индикатора и по цифровому интерфейсу.
- Корректировка времени усреднения выходного сигнала с помощью кнопок модуля индикатора и по цифровому интерфейсу.
- Изменение единиц индикации и разрядов индикатора.
Технические характеристики
| Диапазон измерений (Пределы уставок) | В зависимости от модели (см Руководство по эксплуатации) |
| Основная погрешность | ± 0,075%; ± 0,1%; ± 0,15%; ± 0,25%; ± 0,5%; ± 1,0%; (от ВПИ) |
| Температура контролируемой среды | +5...+50 °С; +1...+80 °С; -10...+50 °С; -30...+50 °С; -55...+80 °С; -60...+85 °С |
| Материалы изготовления | Материал корпуса датчика: сплав Д16Т; сталь 12Х18Н10Т (AISI 321) Материал мембраны: титановый сплав; сплав 36НХТЮ; сталь 03Х16Н15М3 (AISI 316L); сталь 06ХН28МДТ (AISI 904L) Материал фланцев или штуцера: титановый сплав; сталь 12Х18Н10Т (AISI 321); |
| Климатическое исполнение (диапазон рабочих температур) | ОМ2, УХЛ1, УХЛ2, УХЛ3.1 |
| Исполнение по степени защиты | IP67 |
| Тип электроподключения | Соединители типа 2РМ; Соединители типа GDM; Кабельные вводы для открытой проводки кабеля; Кабельные вводы под проводку кабеля в металлорукаве; Кабельные вводы под трубную проводку кабеля; Кабельные вводы под бронированный кабель |
Структура обозначения, пример заказа
Код встроенного индикатора:
БИ - отсутствует;
ИЖ - жидкокристаллический;
ИС - светодиодный;
Код монтажных частей в комплекте см. Руководство по эксплуатации.Приложение Е
Код устройства электрического ввода см. Руководство по эксплуатации
Код исполнения по материалам см. Руководство по эксплуатации
Код климатического исполнения:
1.1, 1.2, 1.3 - УХЛ3.1;
1.4 - УХЛ2;
1.5, 1.6 - УХЛ1
Код выходного сигнала см. Руководство по эксплуатации
Предельно допускаемое рабочее избыточное давление (для датчиков дифференциального давления) см. Руководство по эксплуатации
Код предела основной допускаемой погрешности:
007 - ± 0,075% от ВПИ;
010 - ± 0,100% от ВПИ;
015 - ± 0,150% от ВПИ;
025 - ± 0,250% от ВПИ;
050 - ± 0,500% от ВПИ;
100 - ± 1,000% от ВПИ
Верхний предел измерений и единицы измерений см. Руководство по эксплуатации
Код типа входного давления и модель датчика см. Руководство по эксплуатации
Наименование датчика,
исполнение: общепромышленное исполнение (-);
взрывозащищенное исполнение, взрывозащита - искробезопасная электрическая цепь (Ex);
взрывозащищенное исполнение, взрывозащита - взрывонепроницаемая оболочка (Eх-Вн)
Варианты исполнений
Датчики выпускаются в следующих исполнениях:
- Общепромышленное исполнение, приемка ОКК завода-изготовителя (Эталон-17);
- Взрывозащищенное исполнение, вид взрывозащиты – искробезопасная электрическая цепь, маркировка взрывозащиты – 0Ех ia ІІС Т5…Т6 Ga Х (Эталон-17-Ех);
- Взрывозащищенное исполнение, вид взрывозащиты – взрывонепроницаемая оболочка, маркировка взрывозащиты – 1Ех db ІІС Т5…Т6 Gb Х (Эталон-17-Ех-Вн);
- Исполнение, предназначенное для работы на морских судах (Эталон-17-МР);
- Взрывозащищенное исполнение, предназначенное для работы на морских судах, вид взрывозащиты – искробезопасная электрическая цепь, маркировка взрывозащиты – 0Ех ia ІІС Т5…Т6 Ga Х (Эталон-17-МР-Ех);
- Взрывозащищенное исполнение, предназначенное для работы на морских судах, вид взрывозащиты – взрывонепроницаемая оболочка, маркировка взрывозащиты – 1Ех db ІІС Т5…Т6 Gb Х (Эталон-17-МР-Ех-Вн).
В морском исполнении датчик давления предназначен для эксплуатации на кораблях, морских судах, с неограниченным районом плавания.
Стандартный комплект поставки
- Датчик давления Эталон-17.
- Запасные части, инструмент, приспособления.
- Руководство по эксплуатации, паспорт.
- Комплект монтажных частей (фланцы, бобышки, шайбы, гайки).
Дополнительная комплектация, опции
- HART-модем.
- Преобразователь интерфейсов.
