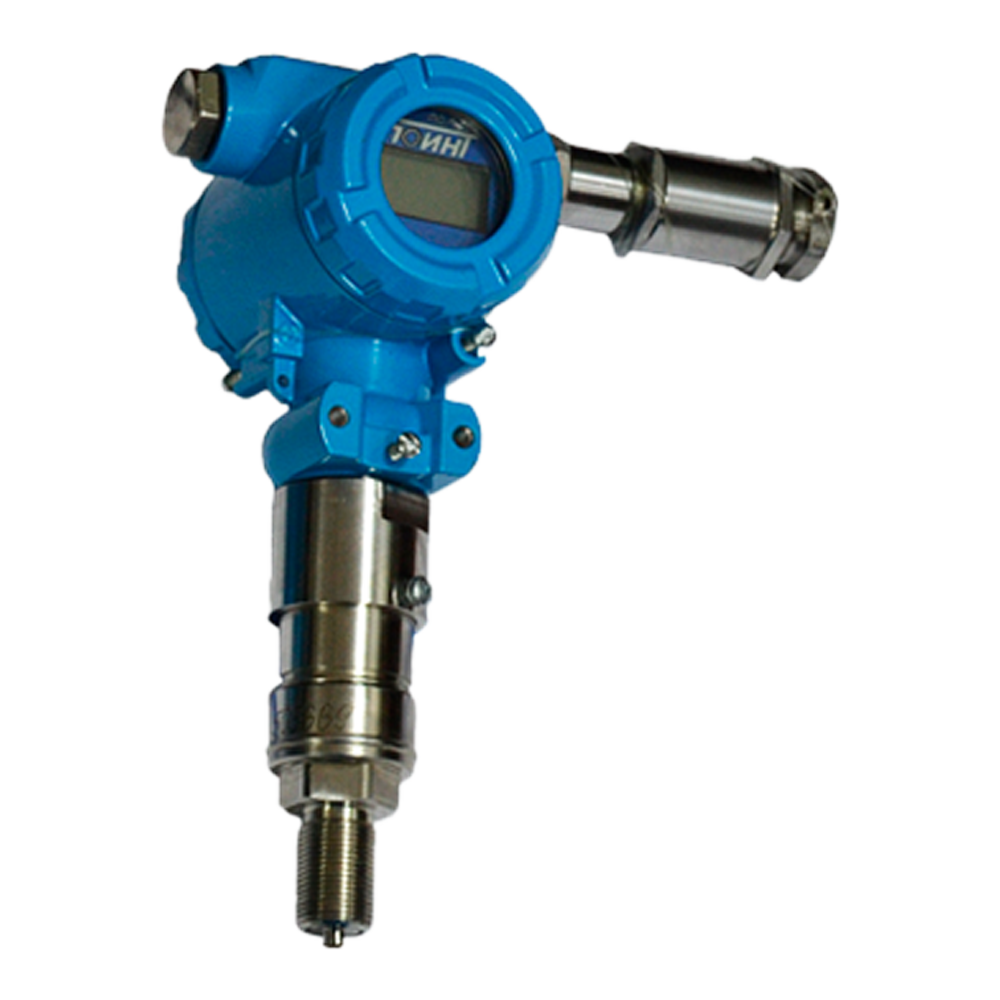

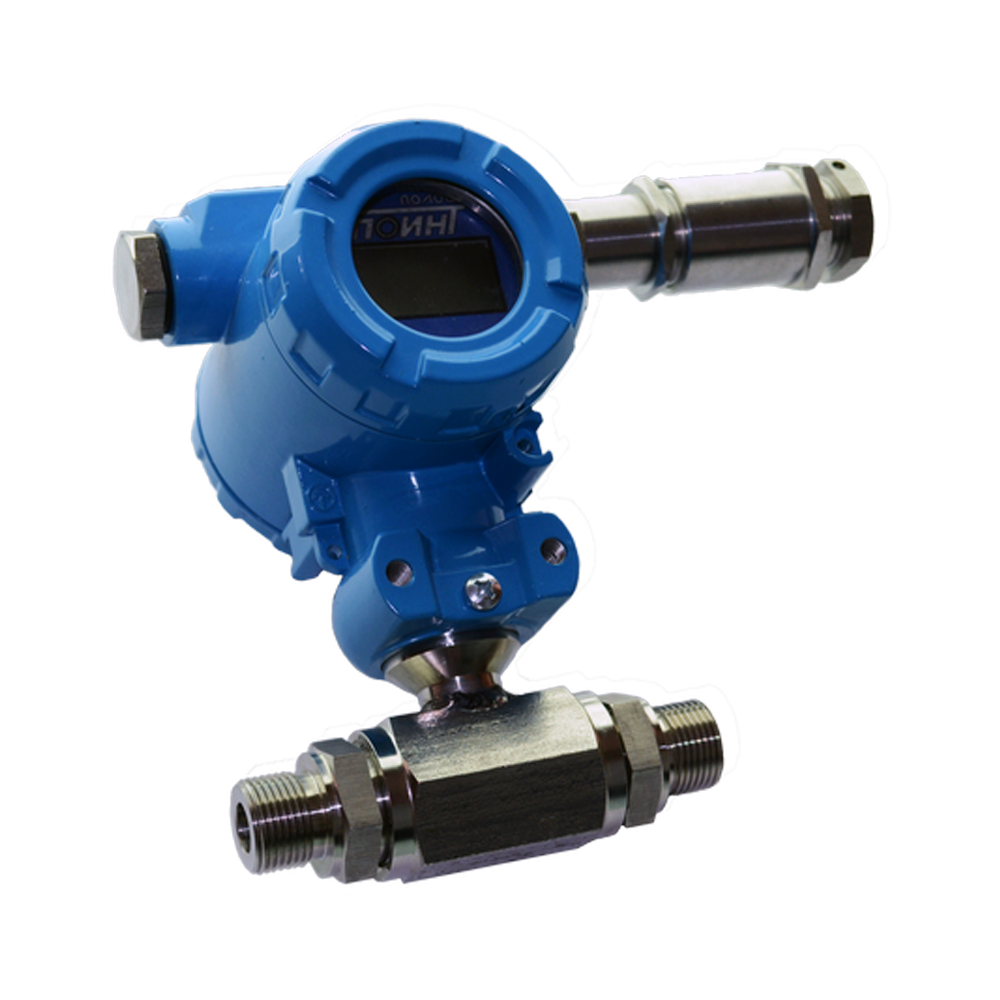

ИД-А-ЦС-Ex датчики абсолютного давления интеллектуальные взрывозащищенные

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-4,5 В, Напряжения 0,25-2,5 В, Напряжения 0,25-4,5 В, Напряжения 0,25-5 В, Напряжения 0-1 В, Напряжения 0-2 В, Напряжения 0-5 В, Напряжения 0-10 В, Напряжения 1-4 В, Напряжения 1-5 В, Напряжения 1-10 В, Токовый 0-5 мА, Токовый 0-10 мА, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: G1, G1/2, G1/4, М20х1,5, М30х2, Фланцевое

Маркировка взрывозащиты: 0ExiaIICT6, 2ExdIICT6

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные интеллектуальные, перенастраиваемые датчики давления ИД-А-ЦС-Ex предназначены для пропорционального преобразования значения абсолютного давления газов и жидкостей, по отношению к которым сталь 12Х18Н10Т (либо аналоги) является коррозионностойкой, в унифицированный электрический выходной сигнал, который может быть совмещен с цифровым протоколом HART.

Преобразователи давления ИД-А-ЦС-Ex применяются для автоматизации и контроля технологических процессов, учета расхода газов и жидкостей, уровня, плотности жидкостей во всех областях промышленности, энергетики и коммунального хозяйства.

Датчики выпускаются в следующих модификациях:

  • АЦ – датчики стандартного исполнения, обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока.
  • ЦС – датчики «интеллектуальные», перенастраиваемые, могут быть с цифровым протоколом передачи данных HART и иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

Модели корпуса датчиков ИД-А-ЦС-Ex:

  • К (штепсельный разъем Типа DIN 43650 fromC).
  • К1 (штепсельный разъем Типа DIN 43650 from А).
  • Г (с пластиковым гермовводом).
  • Н1 (взрывобезопасная металлическая голова).
  • Т (взрывобезопасная металлическая голова).
  • Ти (взрывобезопасная металлическая голова с окном индикации)

Для моделей корпуса «Т» и «Ти» выходной сигнал имеет следующие значения:

Выходной сигнал

Код

Выходной сигнал

Код

от 0 до 5 мА

02

от 0,25 до 5 В

10

от 0 до 10 мА

03

от 0 до 5 В

11*

от 0 до 20 мА

04

от 1 до 5 В

12

от 0 до 2 В

05*

от 1 до 4 В

13

от 0,4 до 2 В

06

от 1 до 10 В

14

от 0,25 до 2,5 В

07

от 0 до 10 В

15*

от 0,5 до 4,5 В

08

от 0 до 1 В

16*

от 0,25 до 4,5 В

09

*- по согласованию с изготовителем

Тип выходного сигнала:
1 - с линейно возрастающей характеристикой выходного сигнала.
2 - с линейно убывающей характеристикой выходного сигнала.
3 - с корнеизвлекающей зависимостью выходного сигнала*.
* - корнеизвлекающая зависимость выходного сигнала может быть, как линейно возрастающей так и линейно убывающей характеристикой выходного сигнала. В этом случае код записывается следующим образом: (1,3) или (2,3).

Особенности  датчиков абсолютного давления ИД-А-ЦС-Ex:

  • Взрывозащищенность датчиков давления ИД-А-ЦС-Ex:, с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты 0ExiaIICT6X, обеспечивается при эксплуатации датчиков в составе связанного электрооборудования, имеющего входную измерительную цепь с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia». Их применение разрешается только в комплекте с барьерами искрозащиты, установленными вне взрывоопасной зоны и имеющими соответствующее разрешение.
  • Вид взрывозащиты «взрывонепроницаемая оболочка», с маркировкой взрывозащиты 1ExdIICT6X, обеспечивается применением взрывонепроницаемых клеммных голов (модель корпуса Н1), которые комплектуются одним из кабельных гермовводов.
  • Датчики исполнения ЦС могут быть с цифровым протоколом HART.
  • Могут иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор (модель корпуса Ти)

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,04 МПа; 0-0,06 МПа; 0-0,063 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-0,63 МПа; 0-1,0 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4,0 МПа
Основная погрешность ±0,10%; ±0,15% - по согласованию с производителем; ±0,25%; ±0,50%; ±1,00%
Исполнение по степени защиты IP65, IP68

Структура обозначения, пример заказа

ИД-А-ЦС-Ex
Ти
0,4
3
1
Д
2
0
11-2
Н

HART:
Н-с HART;
0-без HART

Выходной сигнал, тип выходного сигнала (см. описание)

Диапазон перенастройки:
1-1:10 (по согласованию с производителем);
0-без перенастройки

Индикация только для модели датчика «Ти»:
1-с ИЖЦ;
2-с ИСЦ;
0-без индикации

Исполнение корпуса:
М-с защитной мембраной;
Д-с дросселем;
0-без дросселя

Присоединение к процессу:
1-М20х1,5;
2-М30х2;
3-G1/2;
4-G1;
5-G1/4;
0-другая по согласованию;
Ф1-Ф5

Предел основной приведенной погрешности:
1- ±0,10%*;
2- ±0,15%*;
3- ±0,25%;
4- ±0,50%;
5- ±1,0%
* - по согласованию с производителем

Верхний предел измерения, МПа

Модель корпуса датчика:
К-разъем DIN C;
К1-разъем DIN А;
Г-с пластик. гермовводом;
Н1-взрывобезопас. металл. голова;
Т-взрывобезопас. металл. голова;
Ти-взрывобезопас. металл. голова с индикацией

Тип датчика, измеряемый параметр, «интеллектуальное» исполнение, взрывозащита
