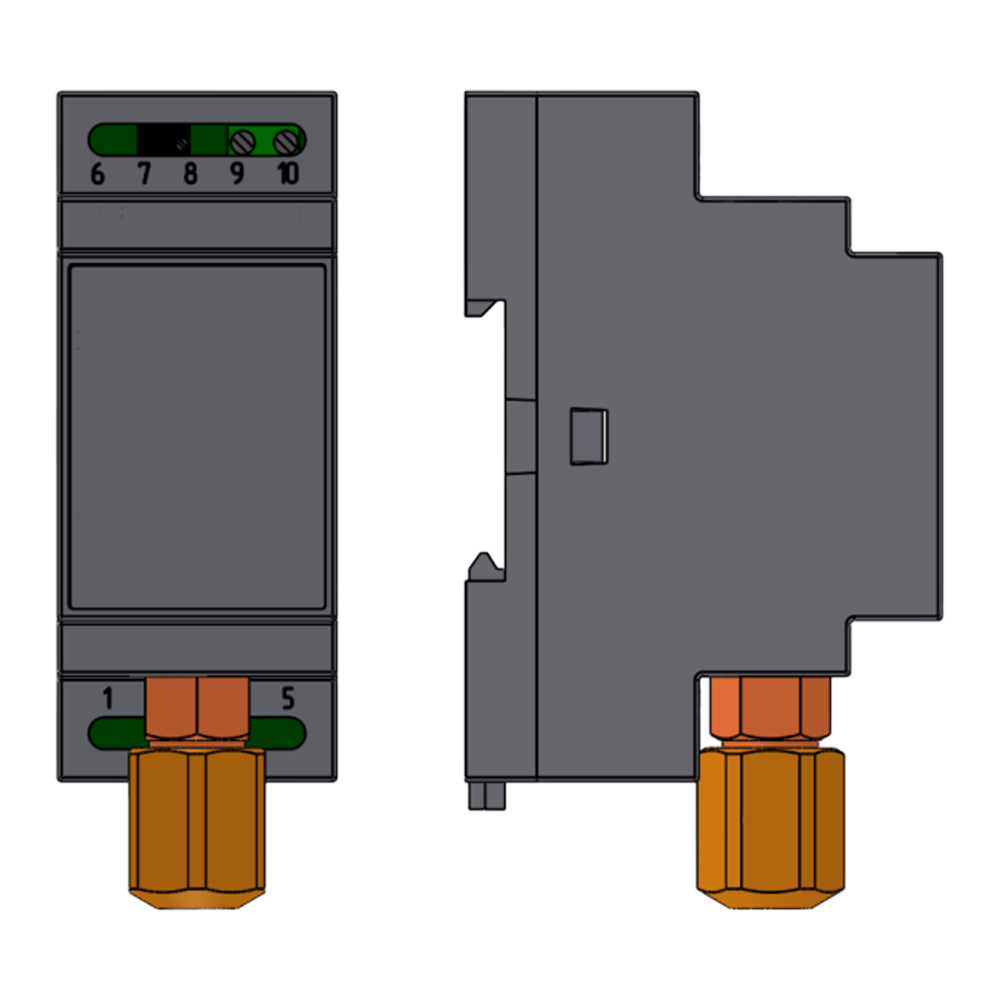

ИД-И-АЦ-Р-Ex датчики избыточного давления для крепления на din-рейку взрывозащищенные

Скачать PDF

Вид давления: Гидростатическое давление, Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Маркировка взрывозащиты: 0ExiaIICT6

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные датчики давления ИД-И-АЦ-Р-Ex предназначены для пропорционального преобразования значения избыточного давления газов и жидкостей, по отношению к которым сталь 12Х18Н10Т (либо аналоги) является коррозионностойкой, в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА). Они также могут применяться для измерения гидростатического давления жидкостей в открытых емкостях.

Преобразователи давления ИД-И-АЦ-Р-Ex применяются для автоматизации и контроля технологических процессов, учета расхода газов и жидкостей, уровня, плотности жидкостей во всех областях промышленности, энергетики и коммунального хозяйства.

Особенности датчиков избыточного давления ИД-И-АЦ-Р-Ex
Взрывозащищенность датчиков, с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia», обеспечивается при эксплуатации датчиков в составе связанного электрооборудования, имеющего входную измерительную цепь с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia». Их применение разрешается только в комплекте с барьерами искрозащиты, установленными вне взрывоопасной зоны и имеющими соответствующее разрешение.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,1 МПа; 0-0,063 МПа; 0-0,06 МПа; 0-0,01 МПа; 0-0,0063 МПа; 0-0,006 МПа
Основная погрешность ±0,25%; ±0,5%; ±1,0%
Исполнение по степени защиты IP20

Структура обозначения, пример заказа

ИД-И
АЦ
Ex
Р
0,1
2
3
2

Тип выходного сигнала:
1-с линейно возрастающей характеристикой выходного сигнала;
2- с линейно убывающей характеристикой выходного сигнала

Диапазон температурной компенсации:
1- от +5°С до +40°С;
2- от -25°С до +70°С;
3- от -40°С до +85°С

Предел основной приведенной погрешности:
1- ±0,25%;
2- ±0,5%;
3- ±1,0%

Верхний предел измерения, МПа

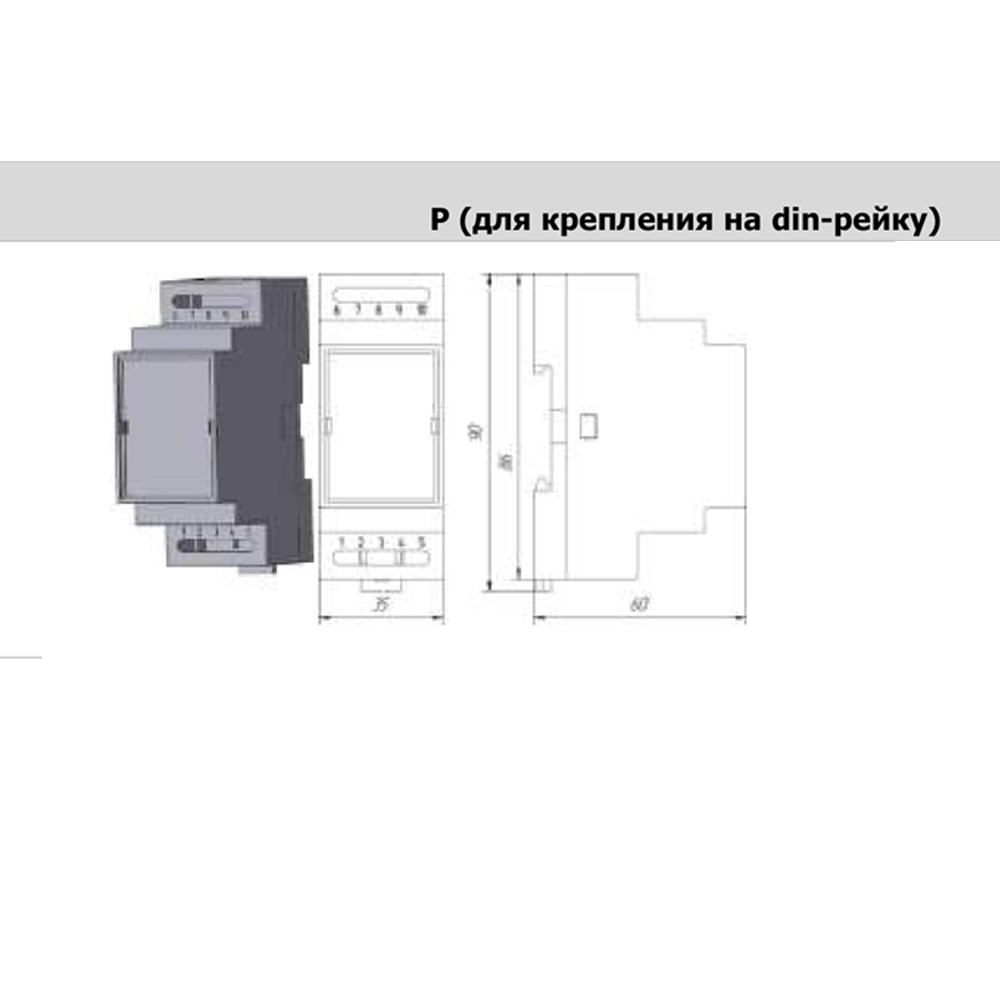

Модель корпуса датчика

Взрывозащищенное исполнение

Стандартное исполнение

Тип датчика, измеряемый параметр
