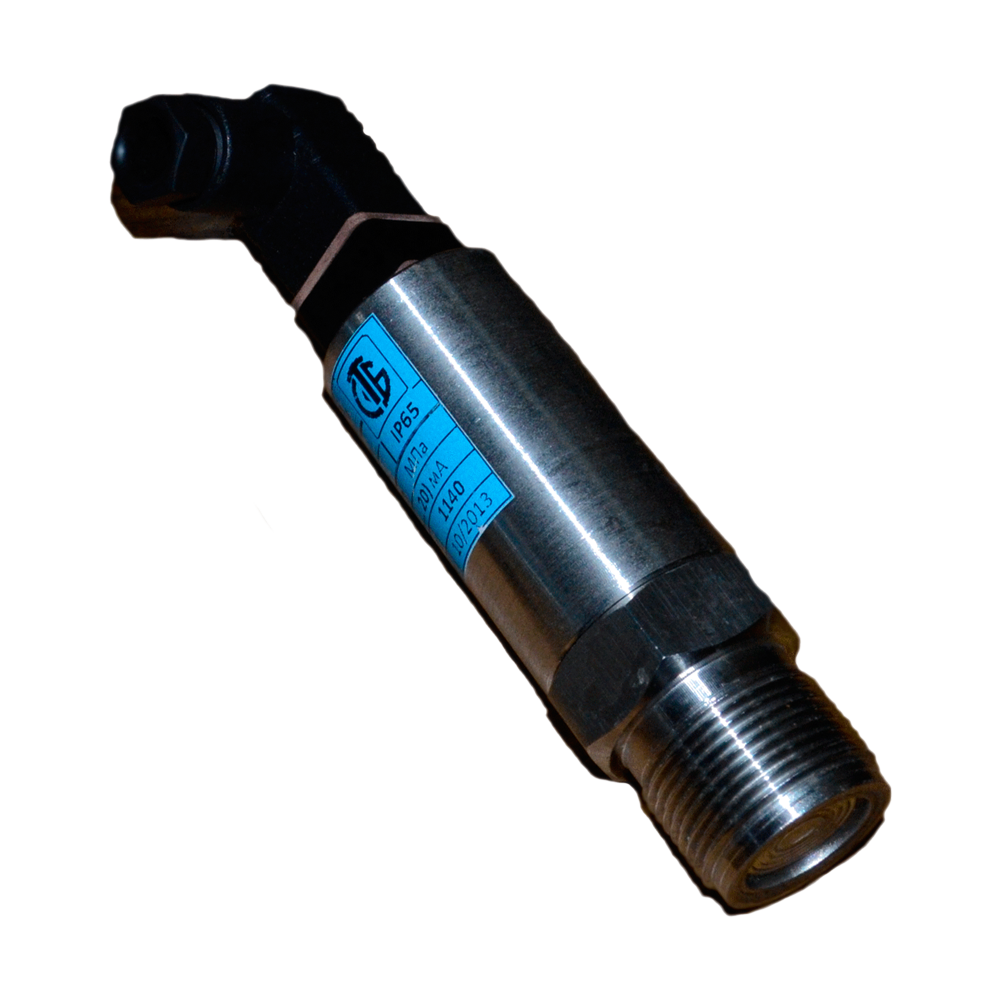

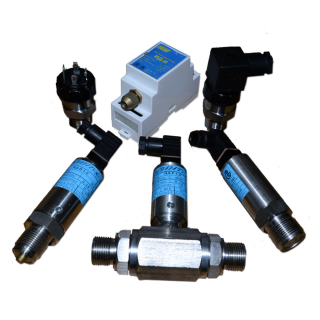

ИД-ИВ-АЦ датчики избыточного давления-разрежения

Скачать PDF

Вид давления: Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

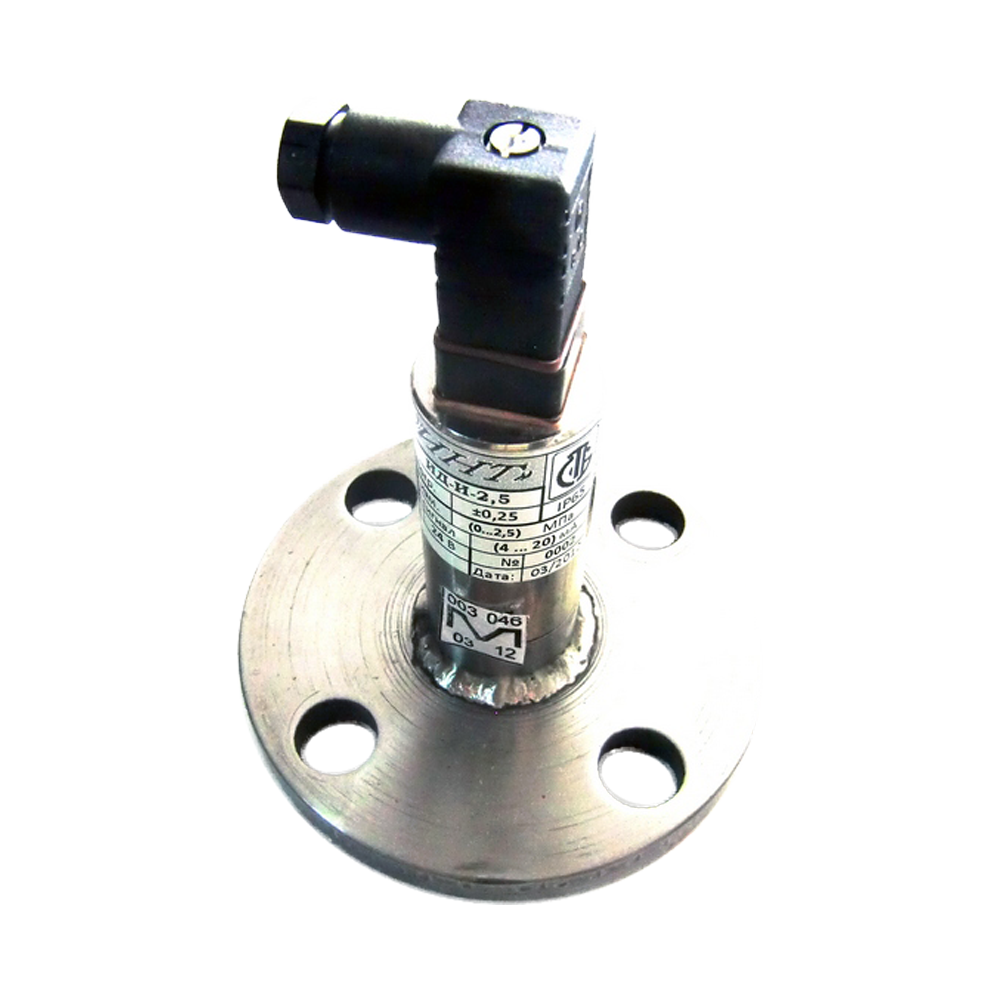

Присоединение к процессу: G1, G1/2, G1/4, М20х1,5, М30х2, Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики давления ИД-ИВ-АЦ предназначены для пропорционального преобразования значения разрежения-давления газов и жидкостей, по отношению к которым сталь 12Х18Н10Т (либо аналоги) является коррозионностойкой, в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА).

Преобразователи давления ИД-ИВ-АЦ применяются для автоматизации и контроля технологических процессов, учета расхода газов и жидкостей, уровня, плотности жидкостей во всех областях промышленности, энергетики и коммунального хозяйства.

Датчики ИД-ИВ-АЦ выпускаются в следующих модификациях:

  • АЦ – датчики стандартного исполнения, обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока.
  • ЦС – датчики «интеллектуальные», перенастраиваемые, могут быть с цифровым протоколом передачи данных HART и иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

Модели корпуса датчиков ИД-ИВ-АЦ:

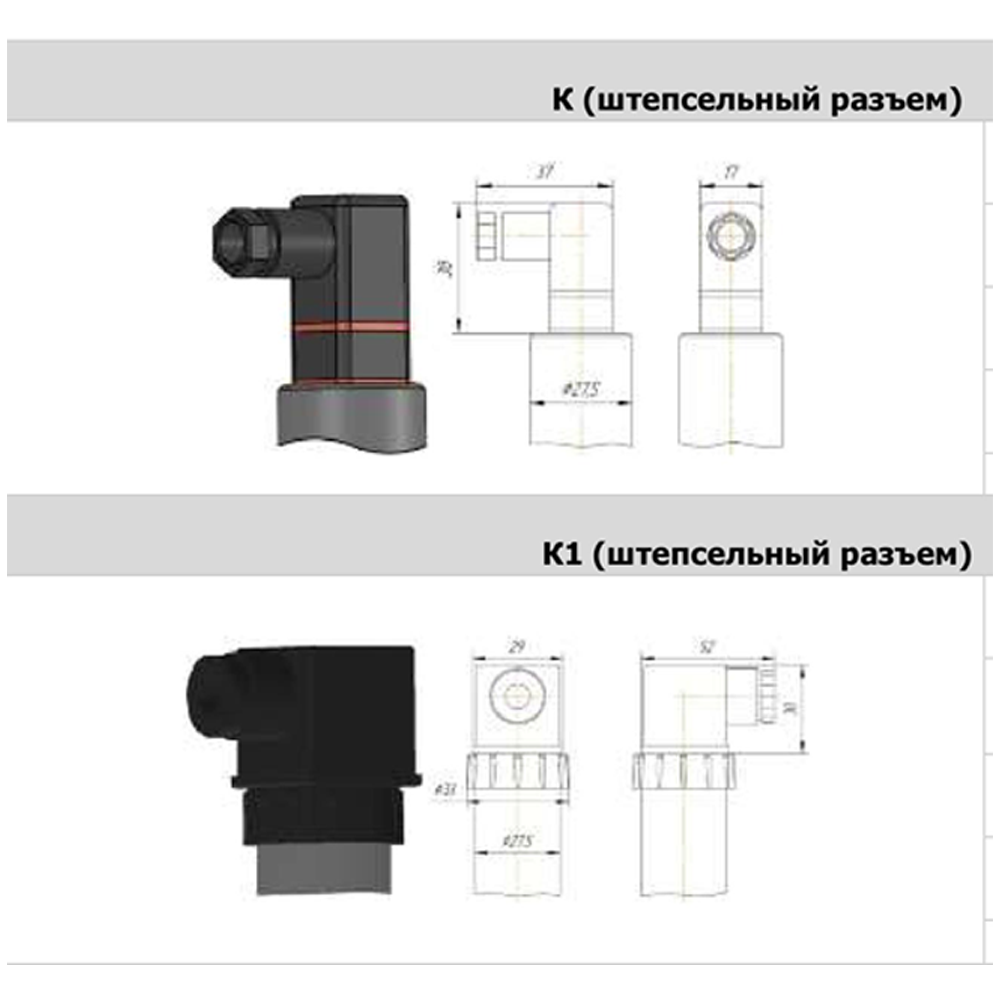

  • К (штепсельный разъем Типа DIN 43650 fromC).
  • К1 (штепсельный разъем Типа DIN 43650 from А).

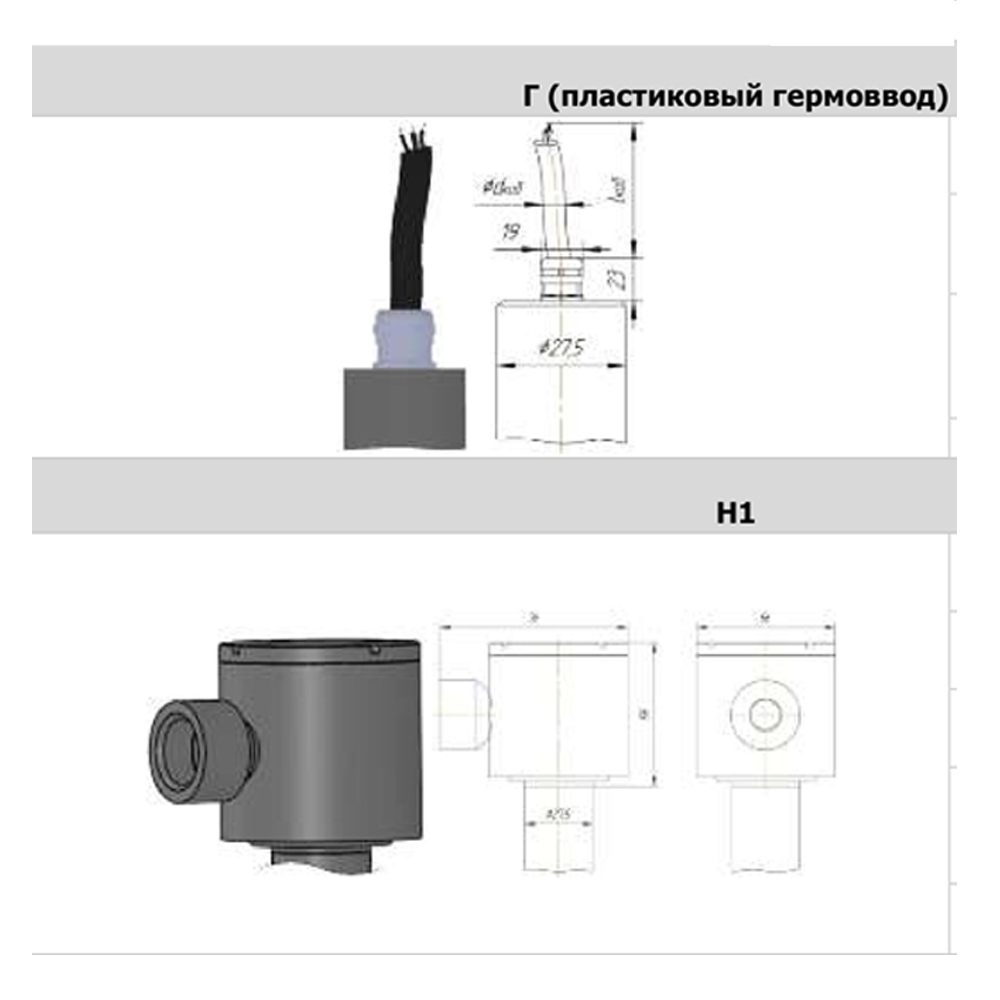

  • Г (с пластиковым гермовводом).

Технические характеристики

Диапазон измерений (Пределы уставок) -0,05...0,05 МПа; -0,1...0,053 МПа; -0,1...0,06 МПа; -0,1...0,15 МПа; -0,1...0,3 МПа; -0,1...0,5 МПа; -0,1...0,9 МПа; -0,1...1,5 МПа; -0,1...2,4 МПа
Основная погрешность ±0,25%; ±0,5%; ±1,0%
Исполнение по степени защиты IP65

Структура обозначения, пример заказа

ИД-ИВ
АЦ
К
1,5
1
5
М
2
1

Тип выходного сигнала:
1-с линейно возрастающей характеристикой выходного сигнала;
2- с линейно убывающей характеристикой выходного сигнала

Диапазон температурной компенсации:
1- от +5°С до +40°С;
2- от -25°С до +70°С;
3- от -40°С до +85°С

Исполнение корпуса:
М-с защитной мембраной;
Д-с дросселем;
0-без дросселя

Присоединение к процессу:
1-М20х1,5;
2-М30х2;
3-G1/2;
4-G1;
5-G1/4;
0-другая по согласованию;
Ф1-Ф5

Предел основной приведенной погрешности:
1- ±0,25%;
2- ±0,5%;
3- ±1,0%

Верхний предел измерения избыточного давления, МПа

Модель корпуса датчика:
К-штепсельный разъем DIN from C;
К1-штепсельный разъем DIN from А;
Г-с пластиковым гермовводом

Стандартное исполнение

Тип датчика, измеряемый параметр
