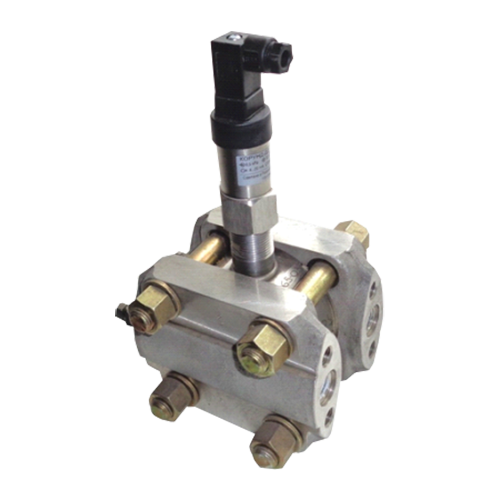

КОРУНД-ДДР-001MH датчики разрежения с HART

Скачать PDF

Вид давления: Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 4-20 мА

Присоединение к процессу: G1/2, G1/4, К1/2, К1/4, М10х1, М12х1, М12х1,25, М20х1,5, М24х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики разрежения КОРУНД-ДДР-001MH с выходным сигналом 4-20 мА, а также цифровыми сигналами по HART-протоколу производят непрерывное преобразование измеряемого параметра и преобразование его значений в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА).

Датчик КОРУНД-ДДР-001MH с HART используют в работе микропроцессорную компенсацию погрешности во всём диапазоне рабочих температур -40...+80°С. Все настроечные характеристики преобразователей давления фиксируются в энергонезависимой памяти, тем не менее имеются устройства подстройки в узких пределах начала и конца шкалы прибора.

Технические характеристики

Диапазон измерений (Пределы уставок)	0...-0,25 кПа - 0...-100 кПа
Основная погрешность	±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность	Диапазон компенсации температурной погрешности: 0...+50°С (базовое исполнение) -10…+70°С -40…+80°С
Температура контролируемой среды	-40...+80°С
Материалы изготовления	Нержавеющие сплавы AISI316L, 12Х18Н10Т, 42НХТЮ
Климатическое исполнение (диапазон рабочих температур)	У2, УХЛ3.1
Исполнение по степени защиты	IP65, IP68
Питание	= 9...36 В
Тип электроподключения	DIN43650A (4-конт.) DIN43650С (4-конт.) РС4-ТВ Кабельные выводы IP65 или IP68

Структура обозначения, пример заказа

КОРУНД

-ДДР-001MH

-152

-УХЛ3.1

-IP65

-0,25

-10 кПа

-0050

-Г

-DIN43650С (4-конт.)

Электрическое присоединение:
КС: DIN43650С (4-конт.) (базовое исполнение)
КА: DIN43650A (4-конт.)
РС: РС4-ТВ
П65: Кабельный вывод IP65 с указанием длины кабеля в метрах
П68: Кабельный вывод IP68 с указание

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Диапазон компенсации температурной погрешности:
0050: 0...+50°С
1070: -10...+70°С
4080: -40...+80°С

Верхний предел измерения и единицы измерения: -0,25 кПа; -0,4 кП;а -0,6 кПа; -1,0 кПа; -1,6 кПа; -2,5 кПа; -4,0 кПа; -6 кПа; -10 кПа; -16 кПа; -25 кПа; -40 кПа; -60 кПа; -100 кПа

Основная приведенная погрешность:
≤ ±0,1% (кроме исполнения 150)
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений, 152: -10 кПа; -16 кПа; -25 кПа; -40 кПа

Измеряемый параметр (разрежение), номер модели (Н - встроенный HART-протокол)

Наименование модели

Варианты исполнений

Общепромышленное исполнение.
Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

Датчик давления КОРУНД.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

КОРУНД-ДДХХ-001MH датчики давления с HART. Руководство по эксплуатации.
