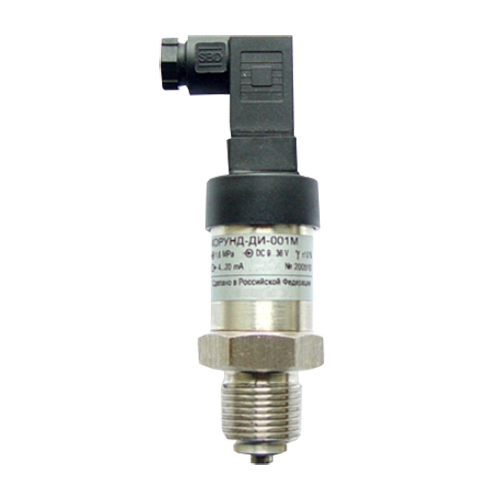

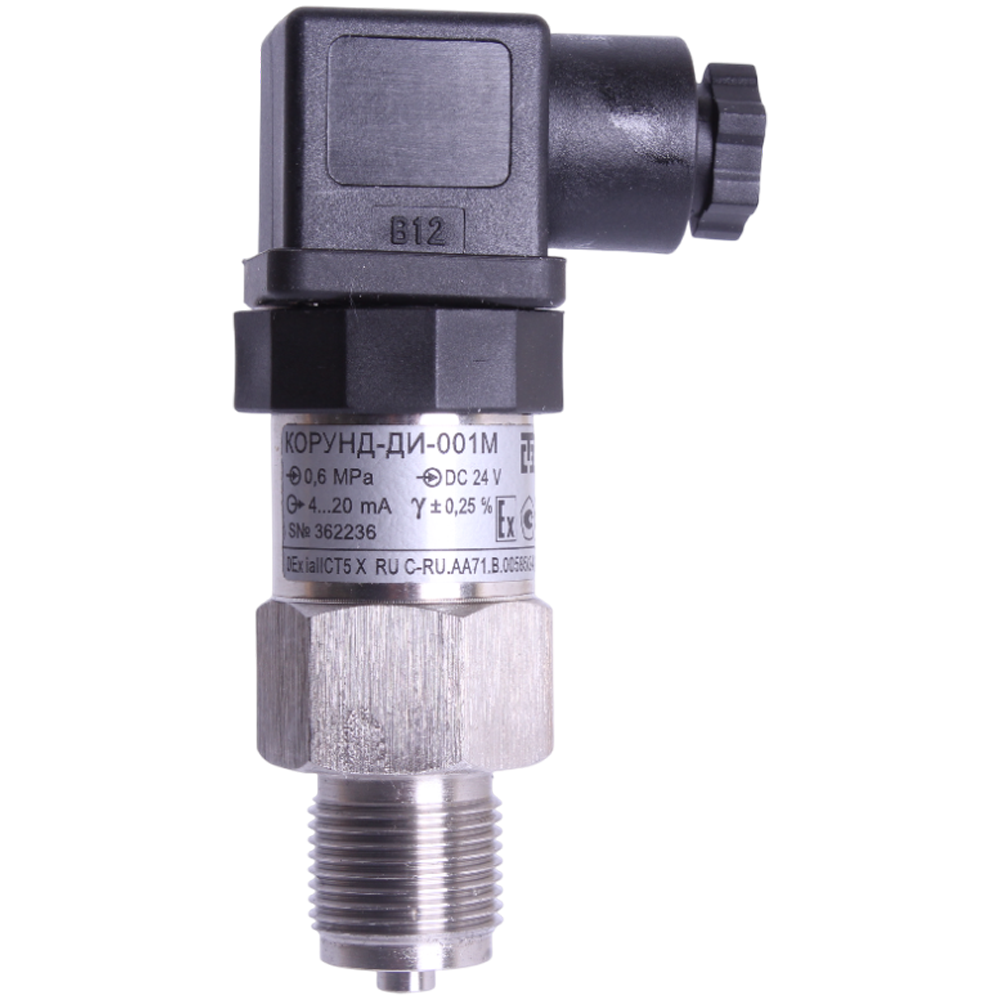

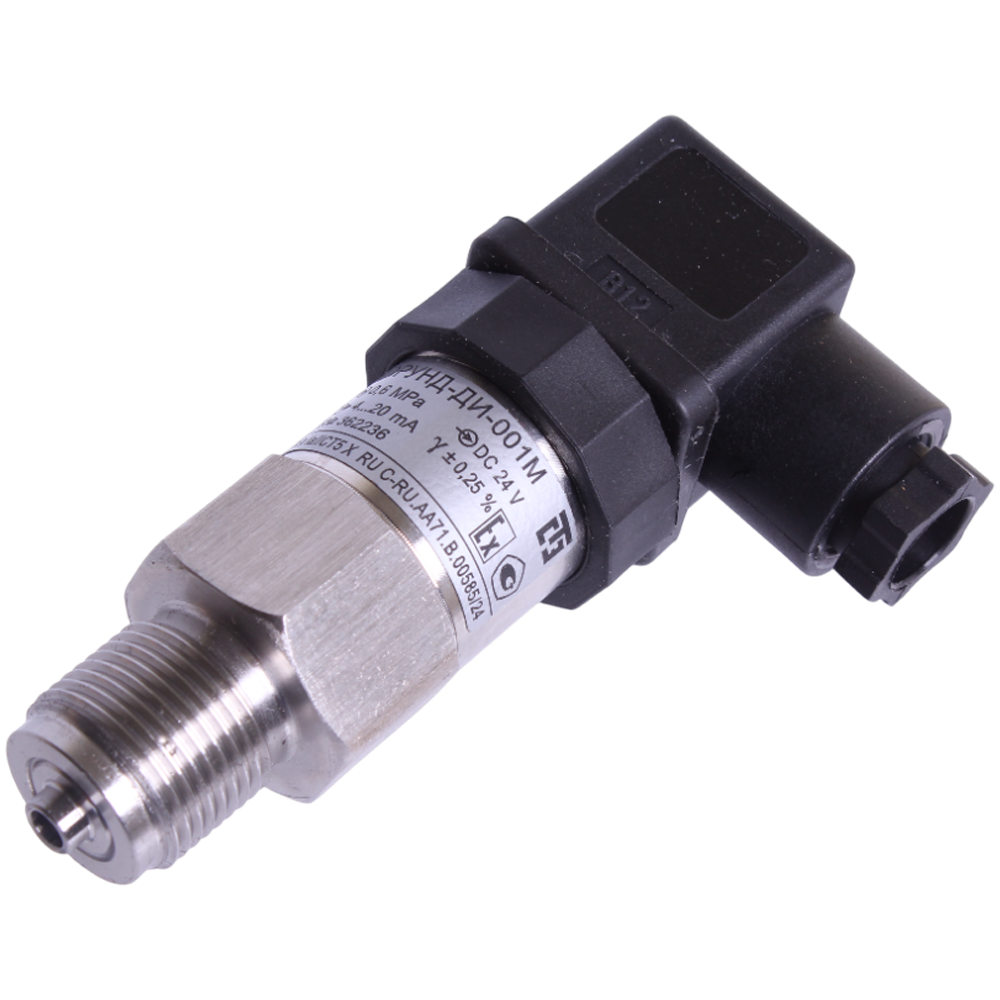

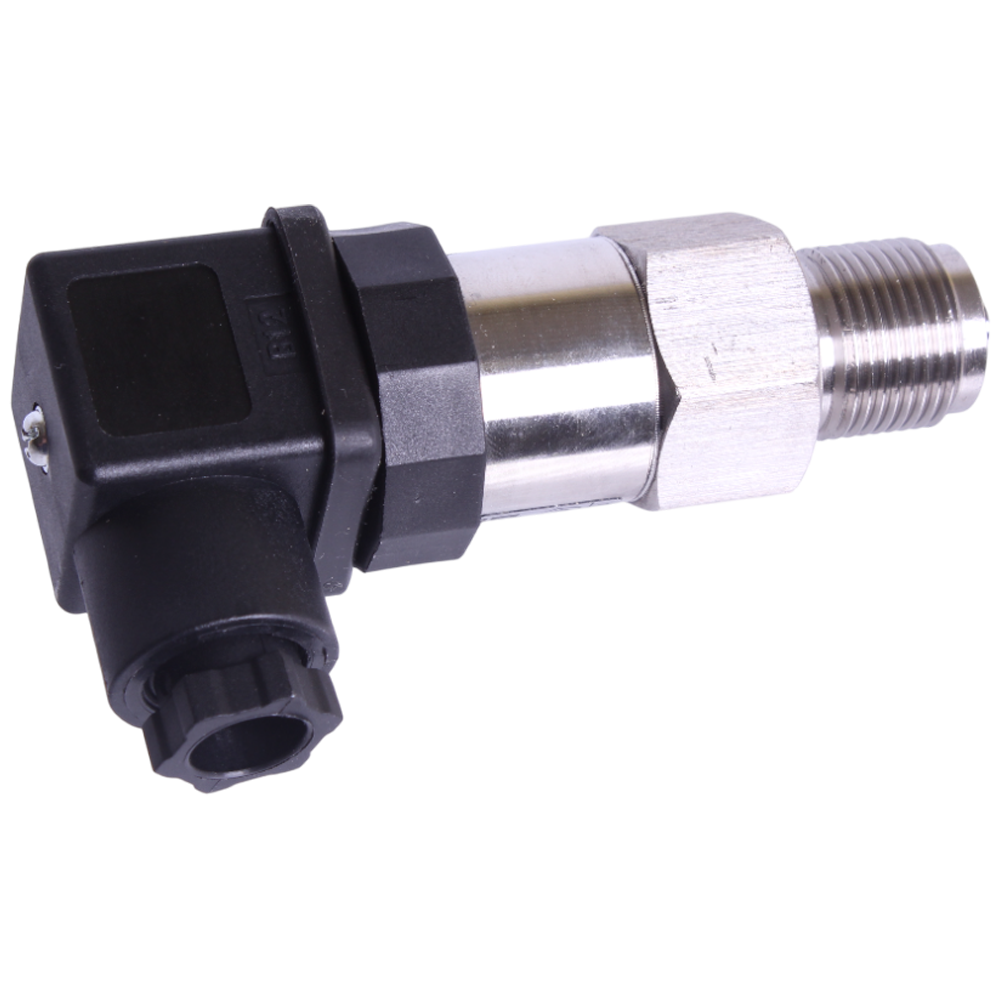

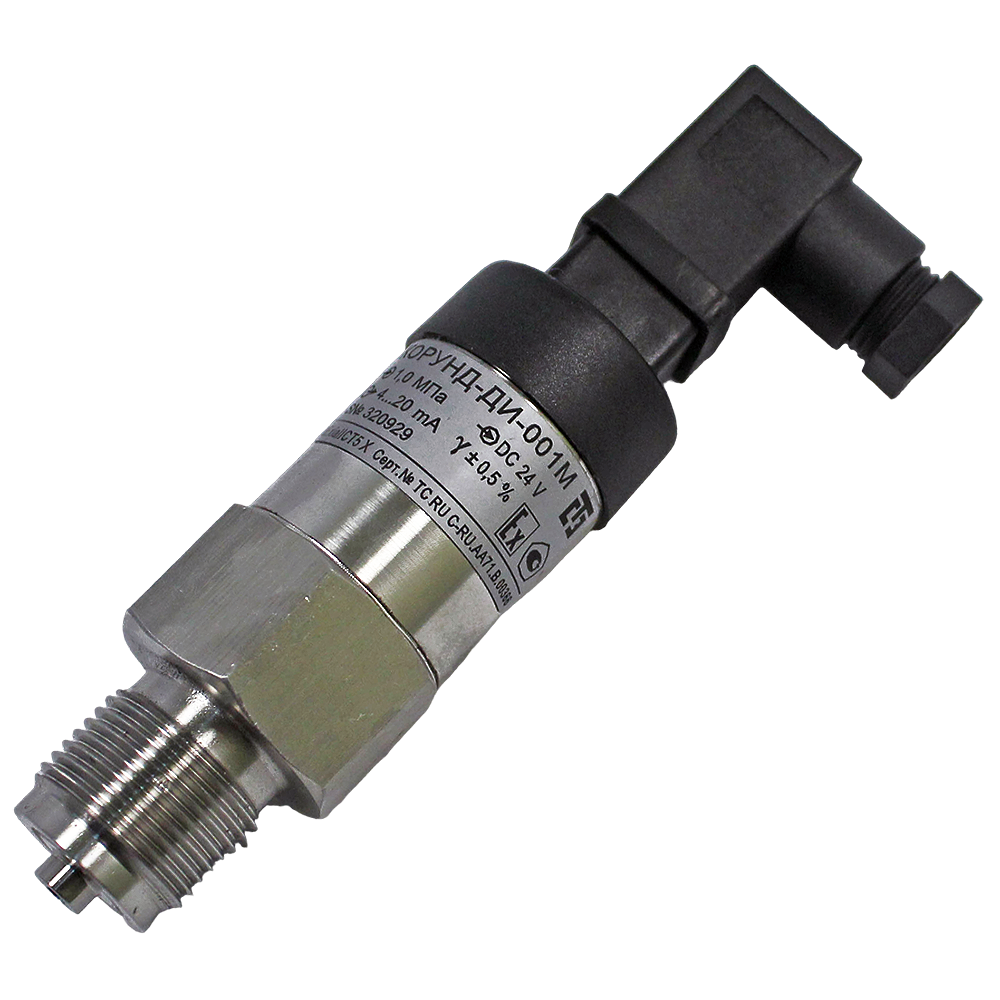

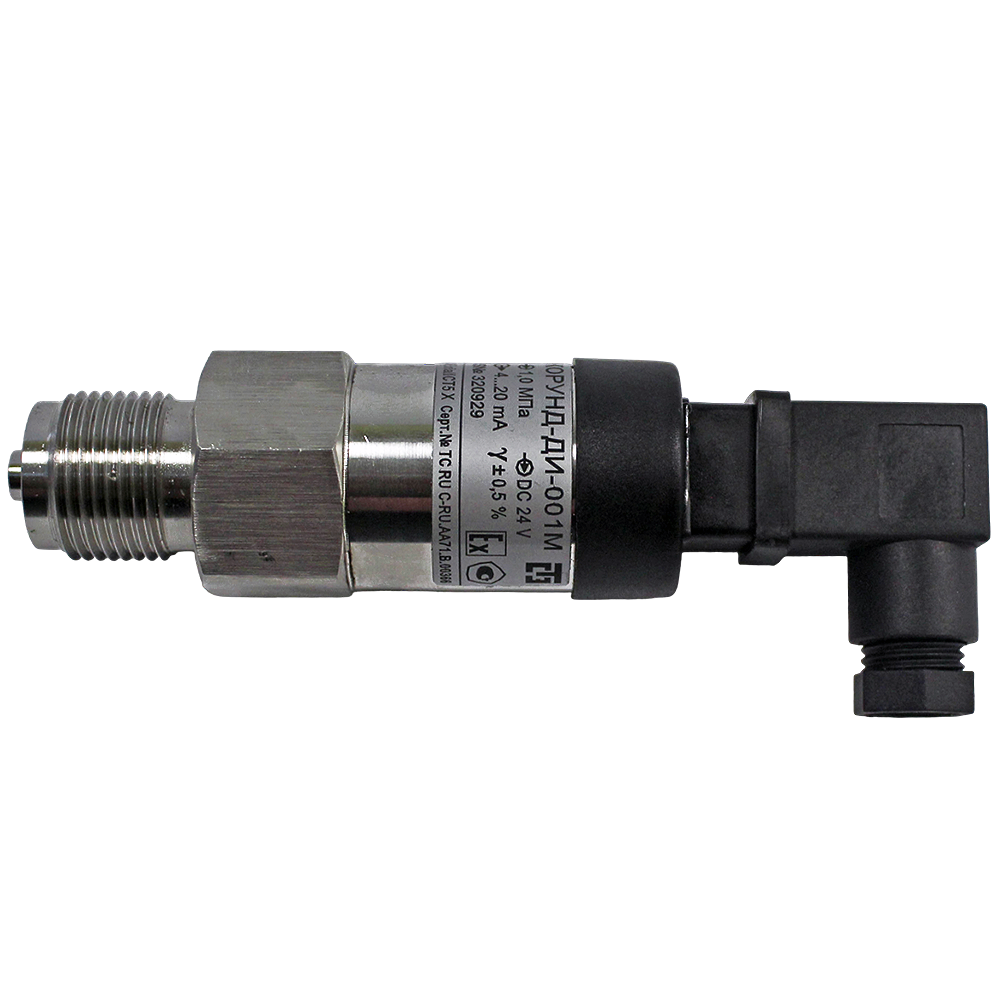

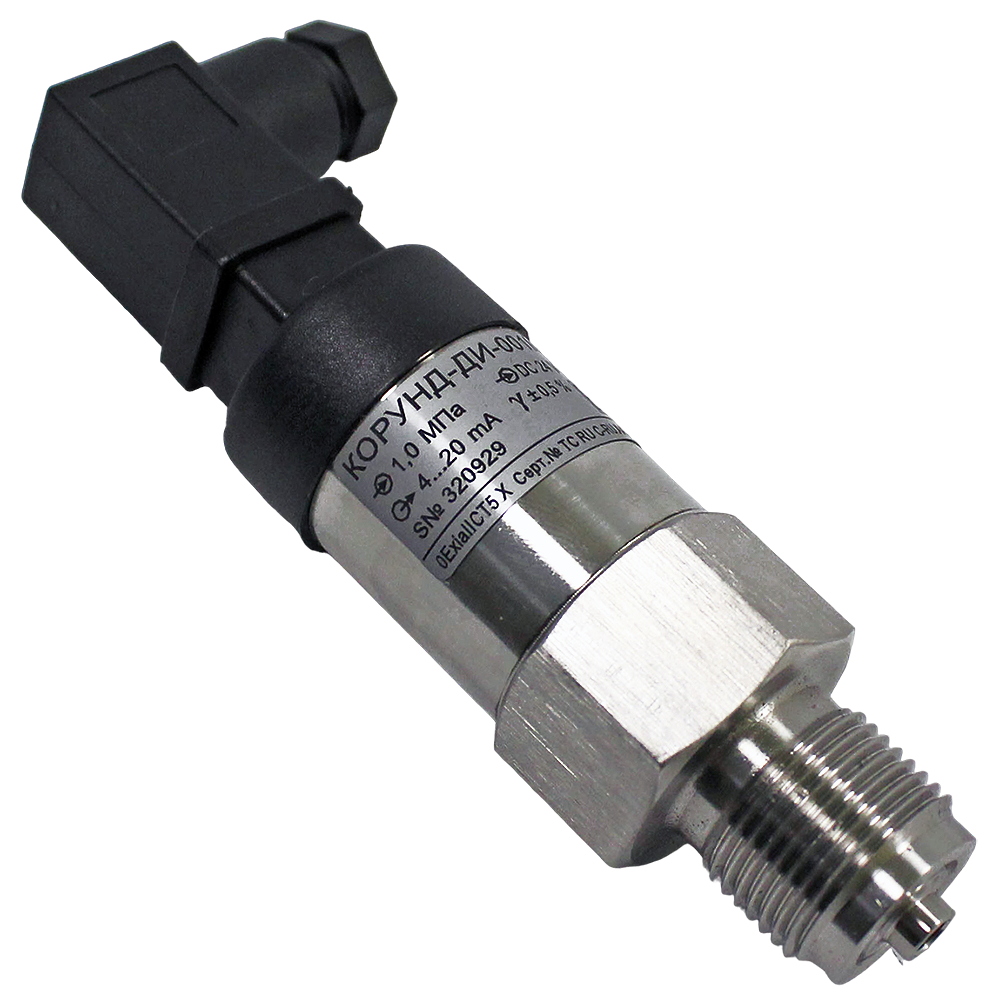

КОРУНД-ДИ-001М датчики избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-5,5 В, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА, Токовый 5-0 мА, Токовый 20-0 мА, Токовый 20-4 мА

Присоединение к процессу: G1/2, G1/4, К1/2, К1/4, М10х1, М12х1, М12х1,5, М20х1,5, М24х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики избыточного давления КОРУНД-ДИ-001М предназначены для непрерывного контроля и преобразования результатов измерений в унифицированный электрический выходной сигнал постоянного тока.

КОРУНД-ДИ-001М используются совместно со вторичными контрольно-измерительными приборами, а также совместимы с показывающими, регистрирующими и регулирующими устройствами, контроллерами т.д. Основные области применения:

  • Системы автоматического контроля.
  • Системы регулирования и управления технологическими процессами.
  • Системы учета ресурсов.

Особенности датчиков КОРУНД-ДИ-001М:

  • Преобразователи давления КОРУНД-ДИ-001М обладают повышенной коррозионной стойкостью – корпус и штуцер выполнен из нержавеющей стали AISI316L.
  • Могут выпускаться в спец исполнениях для работы с взрывоопасными и кислородными средами, для пищевой и фармацевтической промышленности.
  • Модификации КОРУНД-ДИ-001М отличаются разнообразием и различаются по диапазону измерения, климатическому исполнению, типу выходного сигнала, диапазону температурной компенсации погрешности и т.д.
  • Возможно производство спец. исполнений под нужды заказчика.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-6,0 кПа...0-240 МПа
Основная погрешность ±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность

Диапазон компенсации температурной погрешности:

  • 0...+50°С (базовое исполнение)
  • -10…+70°С
  • -40…+80°С
Допустимая перегрузка (Перегрузочное давление) 30...360 МПа
Температура контролируемой среды -40...+80°С
Материалы изготовления Нержавеющие сплавы AISI316L, 12Х18Н10Т, 42НХТЮ
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65, IP68
Питание = 9...36 В
Тип электроподключения DIN43650A (4-конт.)

DIN43650С (4-конт.)

РС4-ТВ

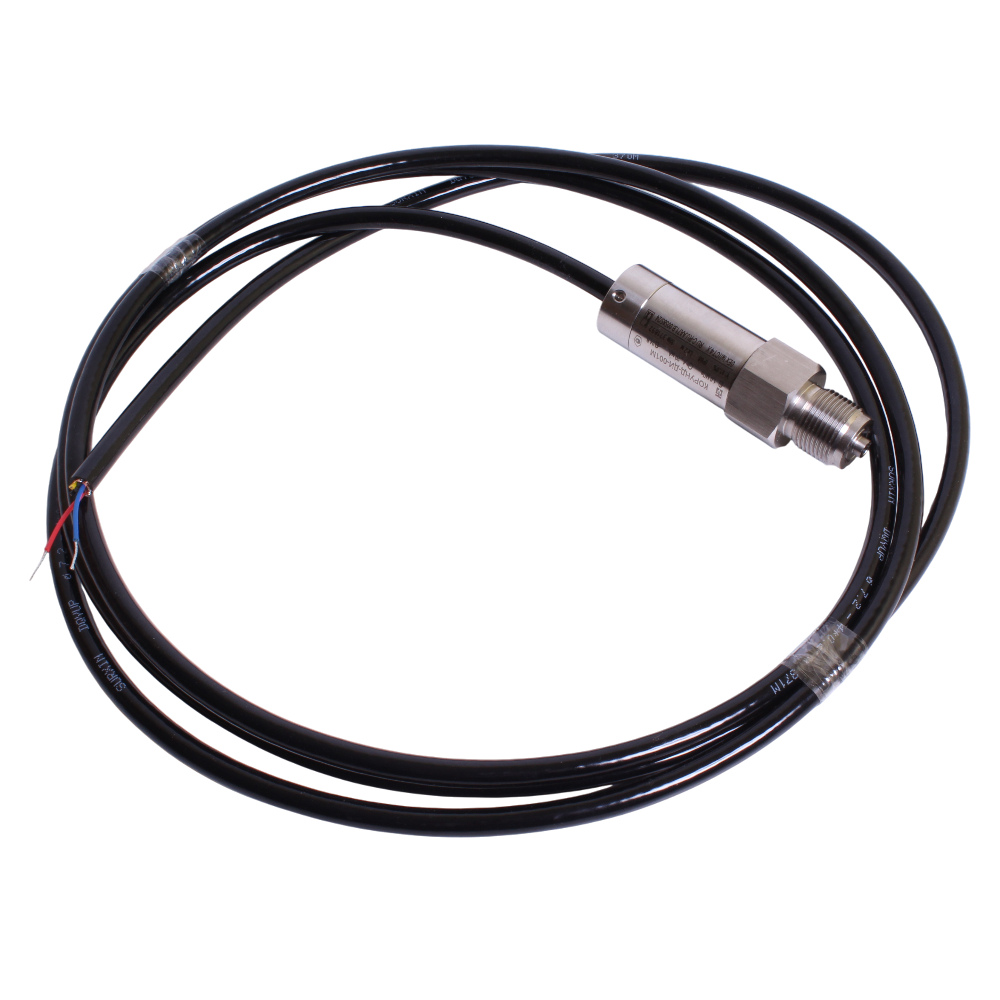

Кабельные выводы IP65 или IP68

Структура обозначения, пример заказа

КОРУНД
-ДИ-001М
-120
-УХЛ3.1
-IP65
-0,5
-1,0 МПа
-42
-0050

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Диапазон компенсации температурной погрешности:
0050: 0...+50°С
1070: -10...+70°С
4080: -40...+80°С

Код выходного сигнала:
42: 4 - 20 мА (базовое исполнение)

Верхний предел измерения и единицы измерения: 6 кПа; 10 кПа; 16 кПа; 25 кПа; 40 кПа; 60 кПа; 100 кПа; 160 кПа; 250 кПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа; 10 МПа; 16 МПа; 25 МПа; 40 МПа; 60 МПа; 100 МПа; 160 МПа; 240 МПа

Основная приведенная погрешность:
≤ ±0,1% (кроме исполнения 111)
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений: 120 - 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа

Измеряемый параметр (избыточное давление), номер модели

Наименование модели

Варианты исполнений

  • Общепромышленное исполнение.
  • Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
  • Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
  • Исполнение «О2» предназначено для работы с кислородом.

Вид измеряемого Давления

Модель

Нижний диапазон измерения (Рн)

Верхний Диапазон измерения (Рв)

Максимальная нагрузка

Основная приведенная погрешность, ±%

Избыточное

Давление (ДИ)

117

0

6 кПа

4*Рв

0,25; 0,5; 1.0

118

0

10; 16 кПа

3*Рв

0,1; 0,25; 0.5; 1.0

119

0

25; 40; 60; 100; 160; 250 кПа

2*Рв

0,1; 0,25; 0.5; 1.0

120

0

0,4; 0,6; 1; 1,6 МПа

2*Рв

0,1; 0,25; 0.5; 1.0

121

0

2,5; 4; 6 МПа

2* Рв

0,1; 0,25; 0.5; 1.0

122

0

10; 16 МПа

2*Рв

0,1; 0,25; 0.5; 1.0

123

0

25;40;60 МПа

2*Рв

0,1; 0,25; 0.5; 1.0

124

0

100; 160; 240; 600 МПа

2*Рв

0,25; 0.5; 1.0

Стандартный комплект поставки

  • Датчик давления КОРУНД.
  • Руководство по эксплуатации.
  • Паспорт.

Скачать документацию

КОРУНД-ДХ-001М датчики давления. Руководство по эксплуатации.



Чтобы правильно подобрать датчики избыточного давления КОРУНД-ДИ-001М, узнать стоимость КОРУНД-ДИ-001М или купить датчики КОРУНД-ДИ-001М, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
