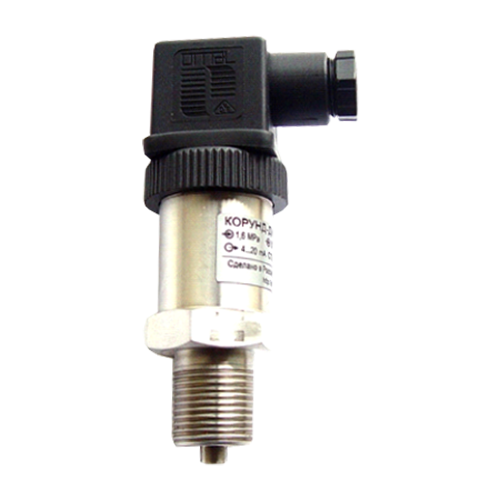

КОРУНД-ДИВ-001МН датчики давления-разрежения с HART

Скачать PDF

Вид давления: Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 4-20 мА

Присоединение к процессу: G1/2, G1/4, К1/2, К1/4, М10х1, М12х1, М12х1,5, М20х1,5, М24х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики КОРУНД-ДИВ-001МН обеспечивают непрерывное преобразование избыточного давления-разрежения в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) или в выходной сигнал по HART-протоколу.

Датчики давления-разрежения КОРУНД-ДИВ-001МН с HART могут передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с сигналом постоянного тока 4-20 мА. Преобразователи давления поддерживают работу по HART-интерфейсу в моно -режиме и групповом режиме. В моно-режиме измерительная информация передается в аналоговой форме 4-20 мА и в цифровом виде. Датчик при этом должен иметь короткий HART-адрес “0”. В групповом режиме датчики могут иметь адреса от 1 до 15, при этом аналоговый сигнал фиксирован у всех датчиков на уровне 4 мА и не изменяется в процессе измерения.

HART-сигнал датчиков давления КОРУНД-ДИВ-001МН может приниматься и коммуникатором и/или ПК, оснащенным HART-модемом. Программа пользователя HARTtool устанавливается на внешнем ПК и обеспечивает связь ПК с датчиками через HART-модем.

Технические характеристики

Диапазон измерений (Пределы уставок)	от -5...5,0 кПа до -100...2400 кПа
Основная погрешность	±0,1%; ±0,15%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность	Диапазон компенсации температурной погрешности: 0...+50°С (базовое исполнение) -10…+70°С -40…+80°С
Температура контролируемой среды	-40...+80°С
Материалы изготовления	Корупс: AISI 316L; Уплотнение NBR, FKM; Мембрана AISI 316L
Климатическое исполнение (диапазон рабочих температур)	У2, УХЛ3.1
Исполнение по степени защиты	IP65, IP68
Питание	= 9...36 В
Тип электроподключения	DIN43650A (4-конт.) DIN43650С (4-конт.) РС4-ТВ Кабельные выводы IP65 или IP68

Структура обозначения, пример заказа

КОРУНД

-ДИВ-001МН

-135

-УХЛ3.1

-IP65

-0,5

-16 МПа

-1070

-Л

-Г

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Характеристика выходного сигнала:
Обозначение отсутствует: линейно возрастающая (базовая, по умолчанию)
Л: линейно убывающая

Диапазон компенсации температурной погрешности:
0050: 0...+50°С
1070: -10...+70°С
4080: -40...+80°С

Верхний предел измерения и единицы измерения: -5...+5 кПа; -10...+10 кПа; -20...+20 кПа; -30(-31,5)...30(31,5) кПа; -50...50 кПа; -100...60 кПа; -100...100 кПа; -100...300 кПа; -100...500 кПа; -100...900 кПа; -100...1500 кПа; -100...2400 кПа

Основная приведенная погрешность:
≤ ±0,1% (для исполнения 134: ≤ ±0,15%)
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений, 141: -100...300 кПа; -100...500 кПа; -100...900 кПа; -100...1500 кПа; -100...2400 кПа

Измеряемый параметр (давление-разрежение), номер модели (Н - встроенный HART-протокол)

Наименование модели

Варианты исполнений

Общепромышленное исполнение.
Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

Датчик давления КОРУНД.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

КОРУНД-ДХ-001MH датчики давления с HART. Руководство по эксплуатации.
