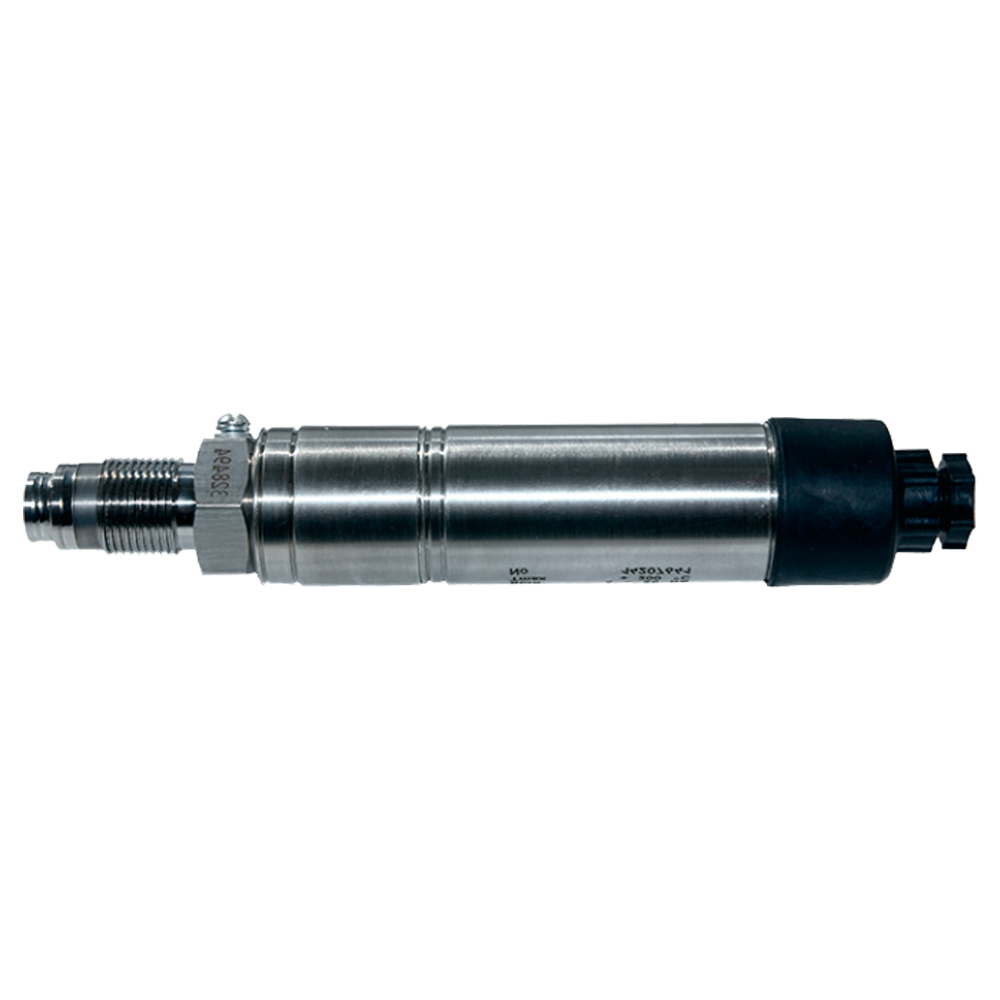

МИДА-ДИ-12П-072-К-200 датчики избыточного давления высокотемпературные с открытой измерительной мембраной

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

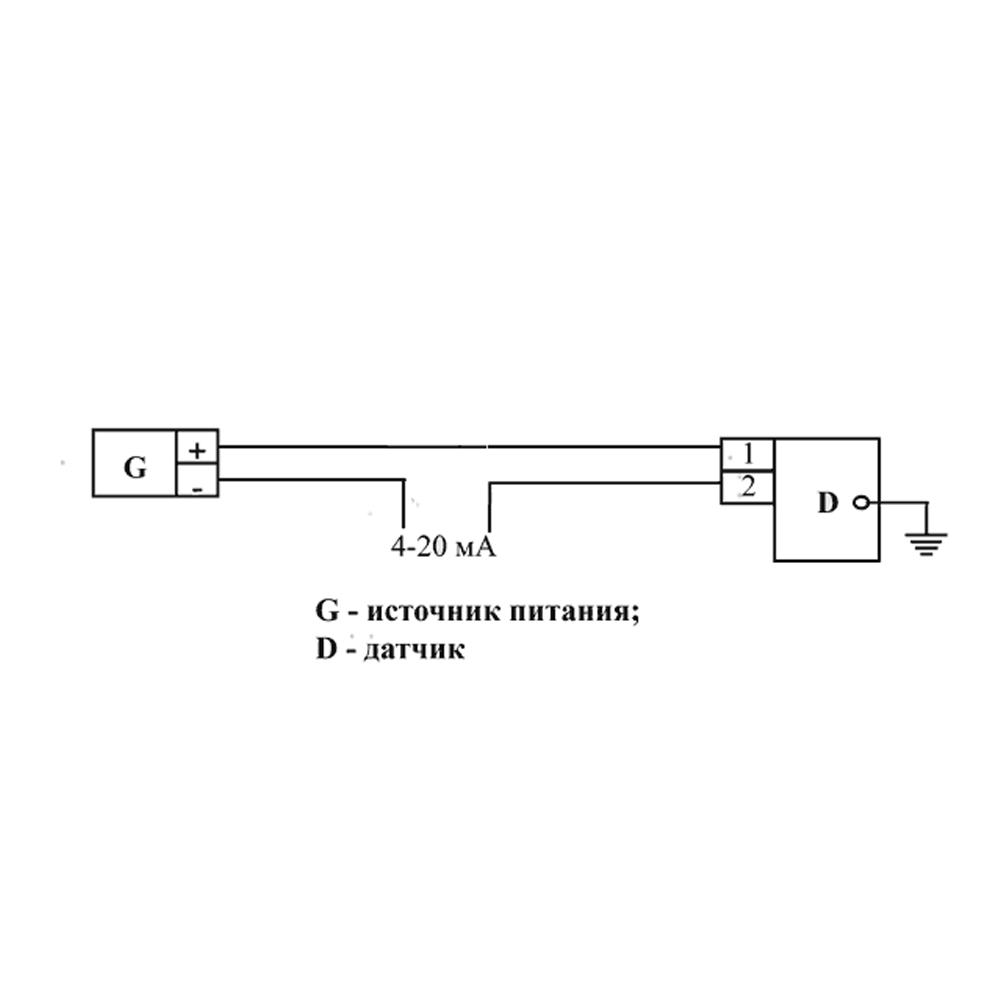

Выходной сигнал: Токовый 4-20 мА

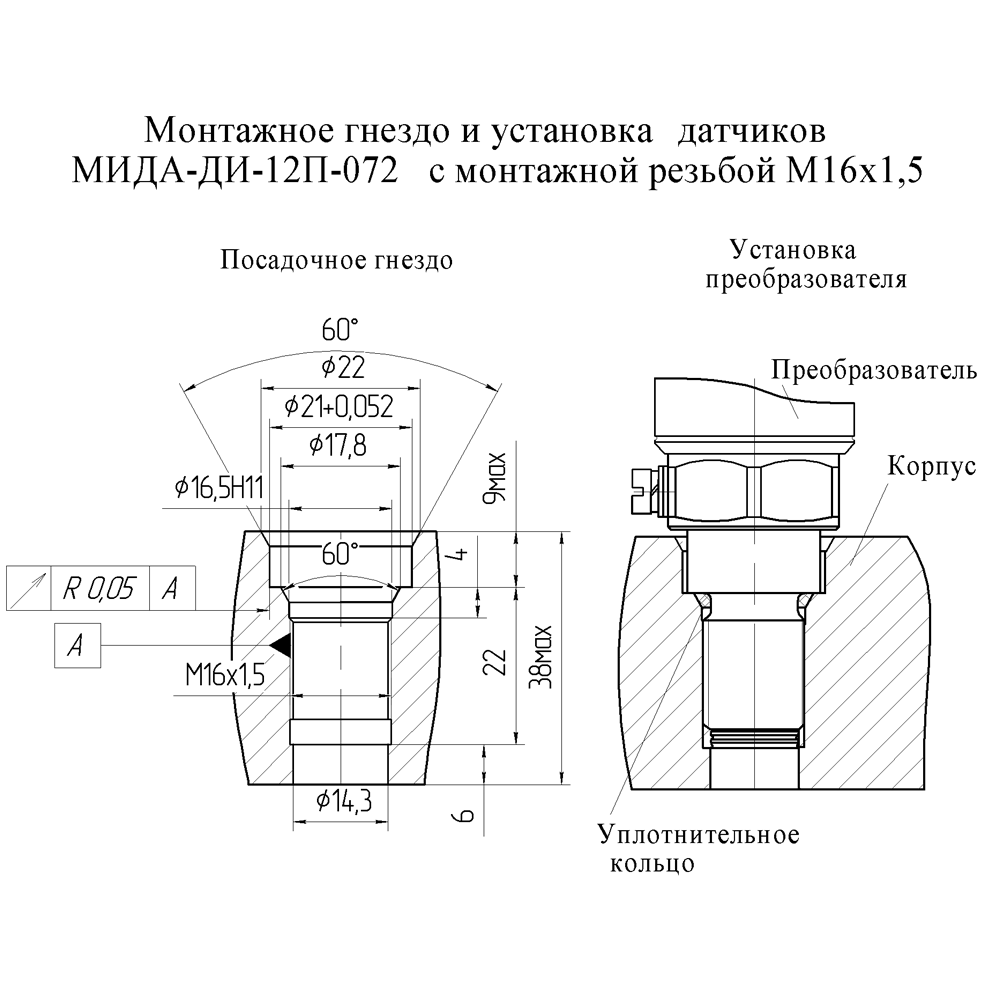

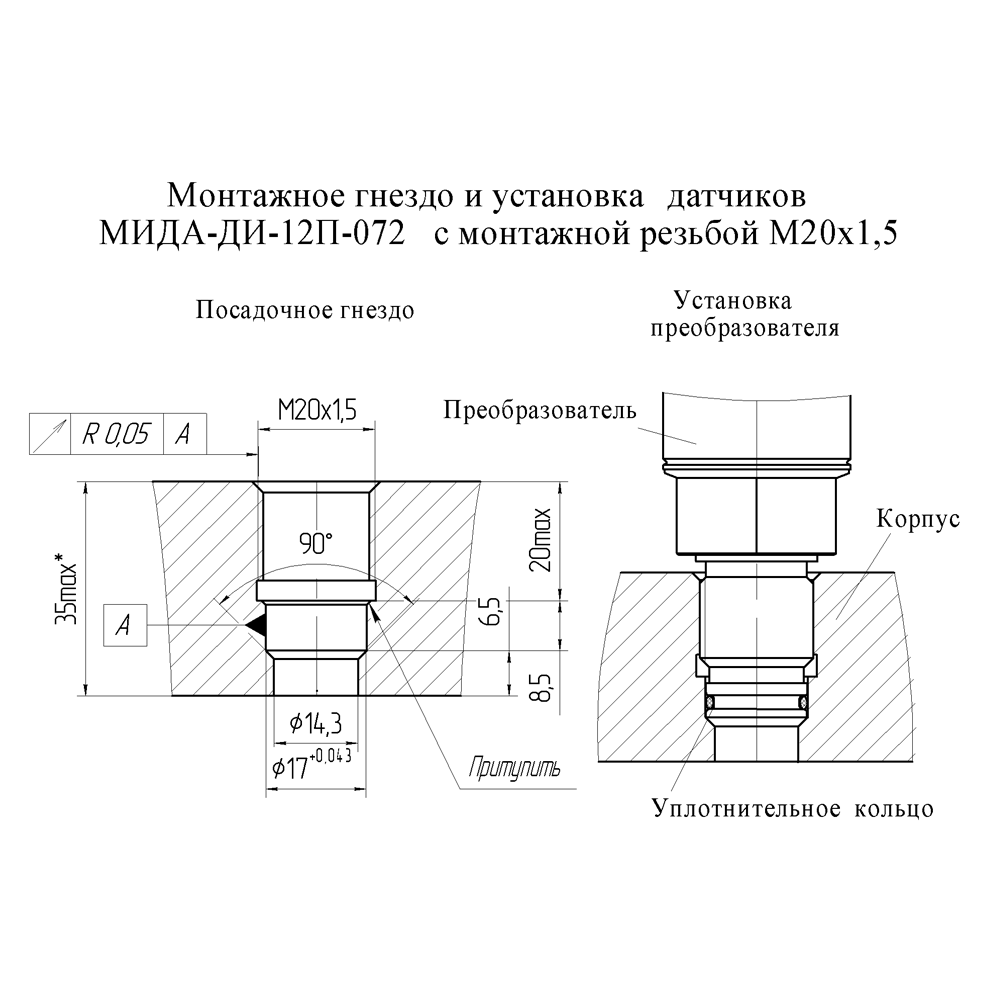

Присоединение к процессу: М16х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Высокотемпературные датчики МИДА-ДИ-12П-072-К-200 предназначены для непрерывного преобразования избыточного давления высокотемпературной измеряемой среды (диапазон рабочих температур -40...+200°С), неагрессивной к материалам контактирующих деталей, в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) в системах контроля и управления давлением. Датчики могут использоваться, в том числе, в пищевой промышленности.

Особенности датчиков МИДА-ДИ-12П-072-К-200 с открытой измерительной мембраной:

  • Дополнительная температурная погрешность нормируется зоной температурной погрешности в рабочем диапазоне температур.
  • В преобразователях давления МИДА-ДИ-12П-072-К-200 компенсация температурной погрешности производится цифровой обработкой сигнала и не превышает 0,5% во всём рабочем диапазоне температур.
  • Первичный преобразователь и электронный блок конструктивно объединены.
  • В состав электронного блока входит микропроцессор, с помощью которого производится алгоритмическая компенсация погрешностей.

Датчик МИДА-ДИ-12П-072-К-200 применяются в системах регулирования и контроля смесей газов с жидкими и твердыми включениями.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа
Основная погрешность ±0,5%
Температурная погрешность

Не превышает 0,5% во всём рабочем диапазоне температур

Допустимая перегрузка (Перегрузочное давление) До 1,5хВПИ, для ВПИ не более 25 МПа;

до 1,25хВПИ, для ВПИ от 40 и выше, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды -40...+200°С
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP64

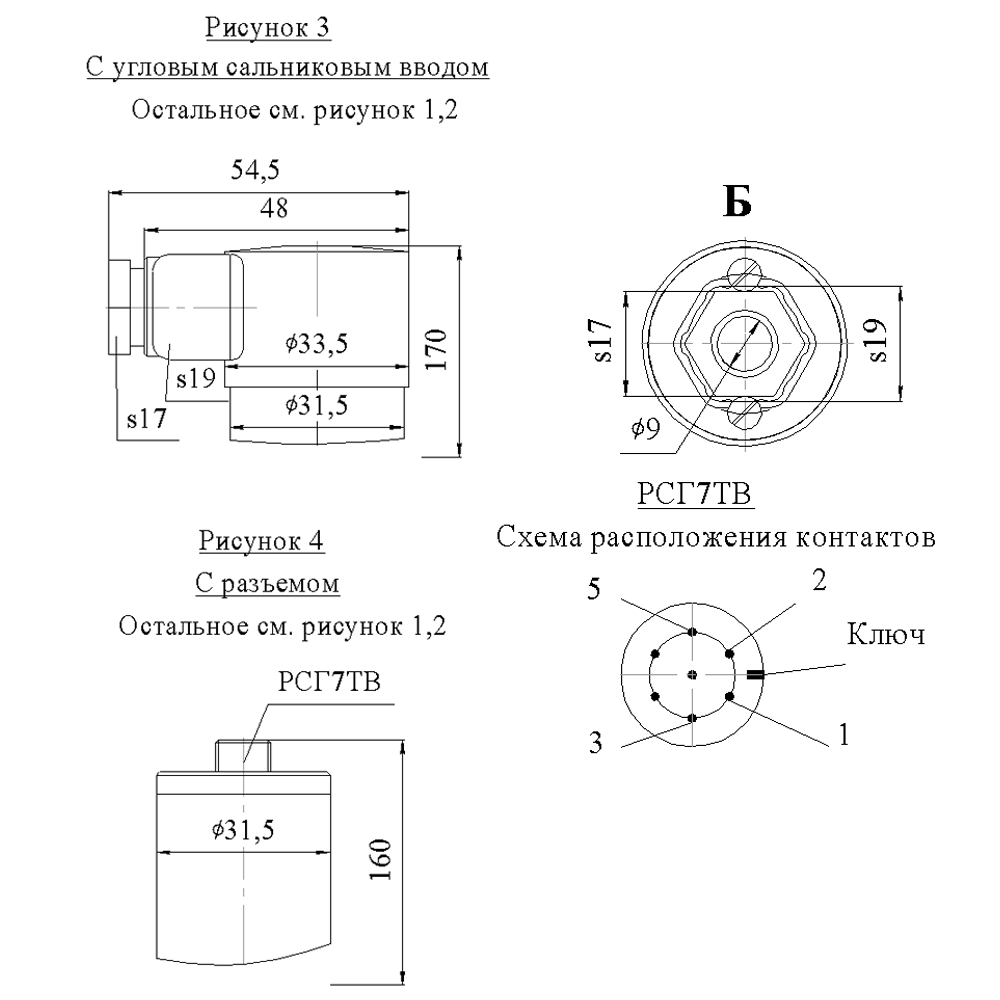

Тип электроподключения Сальник прямой (П) или угловой (У); разъем РСГ7ТВ(Р)
Принцип действия Тензометрический
Вес Не более 0,4 кг

Структура обозначения, пример заказа

МИДА-ДИ-12П-072
К
200
0,5
4 МПа
М16
У

Тип подключения

Присоединение к процессу

Верхний предел измерения

Абсолютное значение предела допускаемой основной погрешности

Верхний предел диапазона рабочих температур

Алгоритмическая компенсация погрешностей

Сокращенное наименование датчика, измеряемый параметр

Стандартный комплект поставки

  • Датчик избыточного давления МИДА-ДИ-12П.
  • Руководство по эксплуатации.
  • Паспорт.
  • Свидетельство о поверке (допускаются отметки о поверке в паспорте).
  • Кольцо уплотнительное (резиновое).
  • Устройство обнуления МИДА-УО-402 (количество устройств для партии датчиков должно быть указано в заказе).

Дополнительная комплектация, опции

Комплект для чистки гнезда КЧГ.
