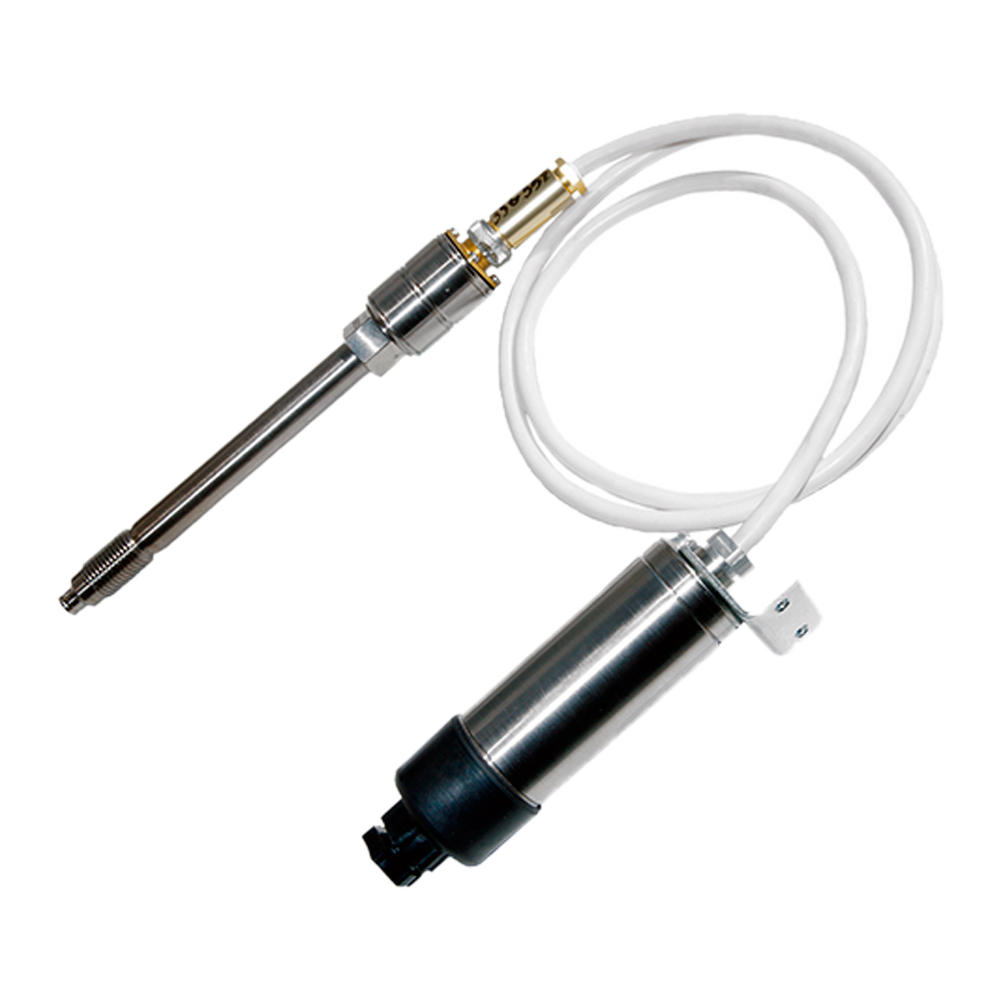

МИДА-ДИ-12П-082-К датчики избыточного давления высокотемпературные с открытой измерительной мембраной

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вязкие жидкости, Расплавы полимеров

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: 1/2-20UNF, М14х1,5, М18х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Высокоточные датчики МИДА-ДИ-12П-082-К предназначены для непрерывного преобразования избыточного давления высокотемпературной измеряемой среды, неагрессивной к материалам контактирующих деталей, в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) в системах контроля и управления давлением. Датчики могут использоваться, в том числе, в пищевой промышленности.

Особенности датчиков МИДА-ДИ-12П-082-К с открытой измерительной мембраной:

Дополнительная температурная погрешность нормируется зоной температурной погрешности в рабочем диапазоне температур.
В преобразователях давления МИДА-ДИ-12П-082-К компенсация температурной погрешности производится цифровой обработкой сигнала и не превышает 0,5% во всём рабочем диапазоне температур.
Преобразователь и электронный блок разнесены и соединяются друг с другом кабельной перемычкой, длина которой в соответствии с заказом может быть до 5 метров.
В состав электронного блока входит микропроцессор, с помощью которого производится алгоритмическая компенсация погрешностей.

Датчики давления МИДА-ДИ-12П-082-К применяются в системах регулирования и контроля смесей газов с жидкими и твердыми включениями.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-1,0 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа
Основная погрешность	±0,5%
Температурная погрешность	Не превышает 0,5% во всём рабочем диапазоне температур
Допустимая перегрузка (Перегрузочное давление)	До 1,5хВПИ, для ВПИ не более 25 МПа; до 1,25хВПИ, для ВПИ от 40 и выше, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды	-40...+300°С - для зоны А датчика; -40…+80°С - для окружающего электронный блок воздуха (зона C)
Климатическое исполнение (диапазон рабочих температур)	УХЛ3.1
Исполнение по степени защиты	IP64
Тип электроподключения	Сальник прямой (П) или угловой (У); разъем (Р)
Принцип действия	Тензометрический
Вес	Не более 0,6 кг

Структура обозначения, пример заказа

МИДА-ДИ-12П-082

0,5

60 Мпа

М18

Тип подключения

Присоединение к процессу

Верхний предел измерения

Абсолютное значение предела допускаемой основной погрешности

Алгоритмическая компенсация погрешностей

Сокращенное наименование датчика, измеряемый параметр

Стандартный комплект поставки

Датчик избыточного давления МИДА-ДИ-12П.
Руководство по эксплуатации.
Паспорт.
Свидетельство о поверке (допускаются отметки о поверке в паспорте).
Прокладка медная ∅14х∅18х2 (для М20), ∅18х∅24х3 (для М27).
Устройство обнуления МИДА-УО-402.

Скачать документацию

МИДА-ДИ-12П датчики избыточного давления. Руководство по эксплуатации.
