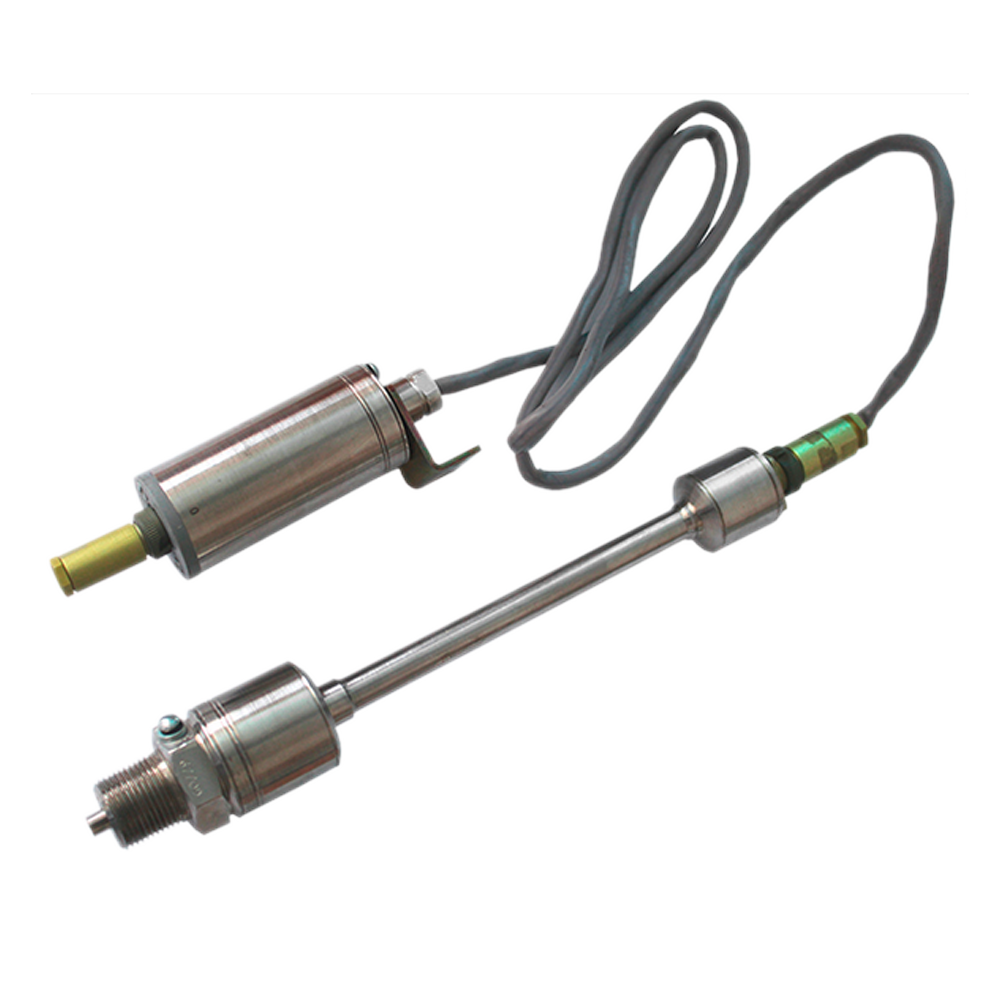

МИДА-ДИ-12П-12-Ех-В-300 датчики избыточного давления высокотемпературные высокоточные взрывозащищенные

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: 1ExiaIICT1, 1ExiaIICT2, 1ExiaIICT3, 1ExiaIICT4

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные датчики МИДА-ДИ-12П-12-Ех-В-300 предназначены для непрерывного преобразования избыточного давления высокотемпературной измеряемой среды (диапазон рабочих температур -40...+300°С), неагрессивной к материалам контактирующих деталей, в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) в системах контроля и управления давлением. Датчики могут использоваться, в том числе, в пищевой промышленности.

Особенности высокотемпературных высокоточных датчиков МИДА-ДИ-12П-12-Ех-В-300:

  • Дополнительная температурная погрешность нормируется зоной температурной погрешности в рабочем диапазоне температур.
  • Компенсация температурной погрешности производится цифровой обработкой сигнала и не превышает 0,5% во всём рабочем диапазоне температур.
  • Преобразователи давления МИДА-ДИ-12П-12-Ех-В-300 имеют вид взрывозащиты «искробезопасная электрическая цепь» уровня «ia».
  • Рекомендуется использование блоков питания и преобразования сигналов МИДА-БПП-102-Ех, блоков питания МИДА-БП-106 с барьерами взрывозащиты МИДА-БИЗ-105-Ех, МИДА-БИЗ-107-Ех для питания взрывозащищенных датчиков.
  • Существенное уменьшение дополнительной температурной погрешности достигается за счет контроля температуры первичного преобразователя и соответствующей коррекции выходного сигнала, выполняемых электронным блоком.

Датчики МИДА-ДИ-12П-12-Ех-В-300 применяются в системах измерения, регулирования и контроля давления высокотемпературных сред.

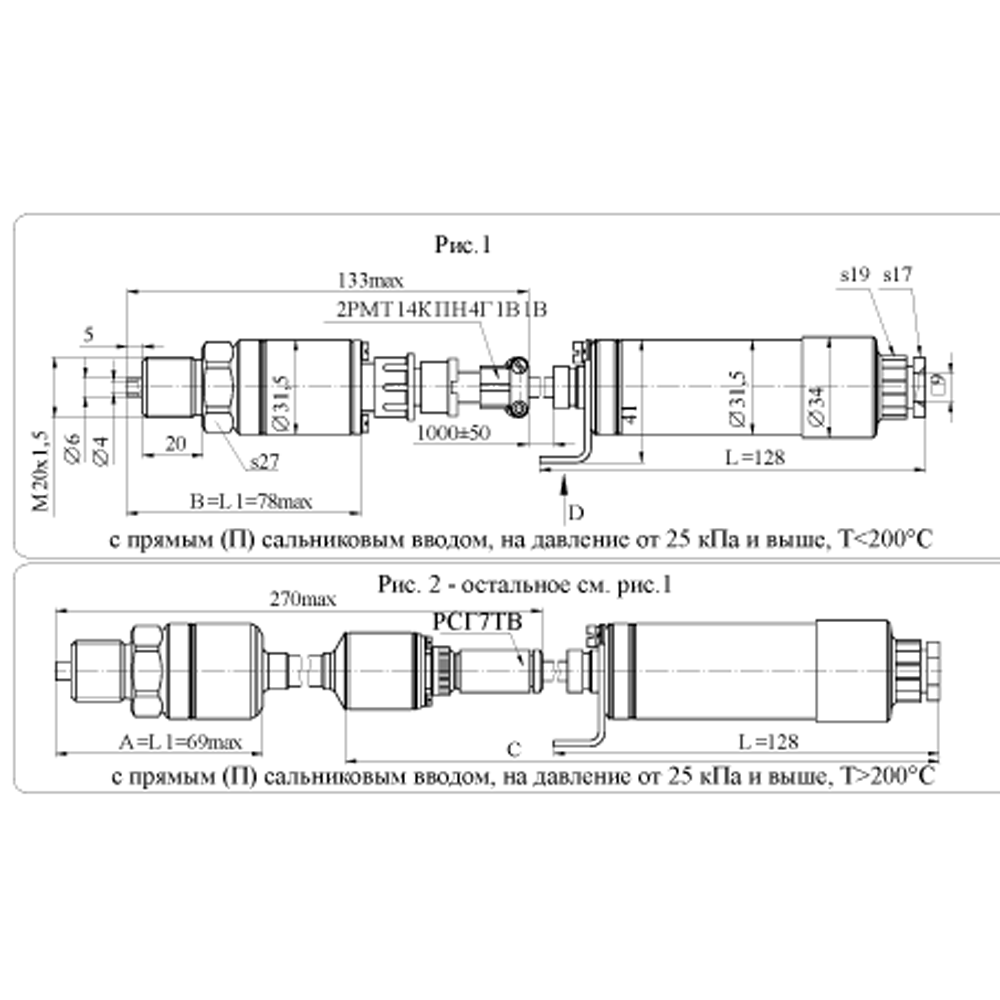

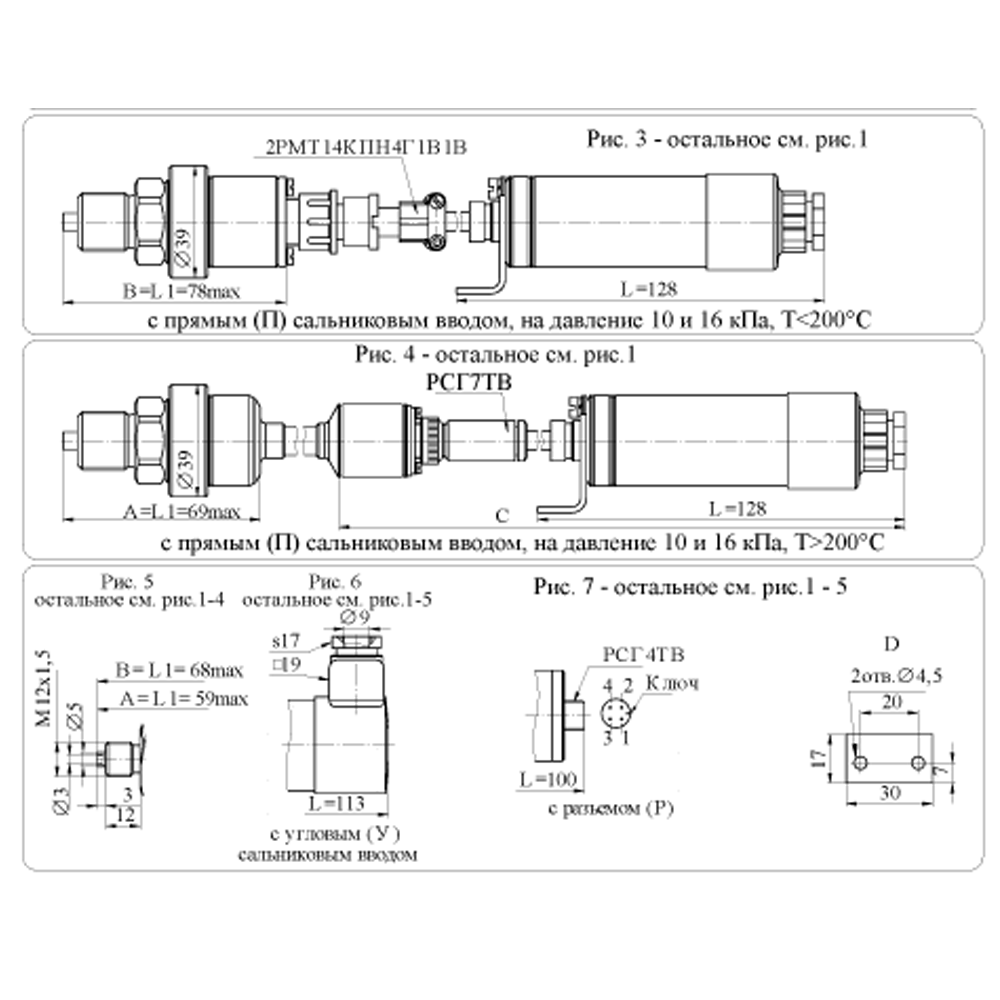

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,01 МПа; 0-0,016 МПа; 0-0,025 МПа; 0-0,04 МПа; 0-0,06 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа; 0-100 МПа; 0-160 МПа
Основная погрешность ±0,25%; ±0,5%
Температурная погрешность

±1%

Допустимая перегрузка (Перегрузочное давление) До 1,5хВПИ, для ВПИ не более 25 МПа;

до 1,25хВПИ, для ВПИ от 40 и выше, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды -40...+300°С
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP64
Тип электроподключения Сальник пластмассовый: сальник прямой (П) или угловой (У); сальник металлический: прямой (ПМ), угловой (УМ); разъем РСГ4ТВ(Р)
Принцип действия Тензометрический
Вес Не более 0,5 кг

Структура обозначения, пример заказа

МИДА-ДИ-12П-12
Ex
В
300
0,5
160 МПа
М12
П

Тип подключения

Тип присоединительного штуцера

Верхний предел измерения

Абсолютное значение предела допускаемой основной погрешности

Верхний предел диапазона рабочих температур

Высокоточный

Взрывозащищенное исполнение

Сокращенное наименование датчика, измеряемый параметр

Стандартный комплект поставки

  • Датчик избыточного давления МИДА-ДИ-12П.
  • Руководство по эксплуатации.
  • Паспорт.
  • Свидетельство о поверке (допускаются отметки о поверке в паспорте).

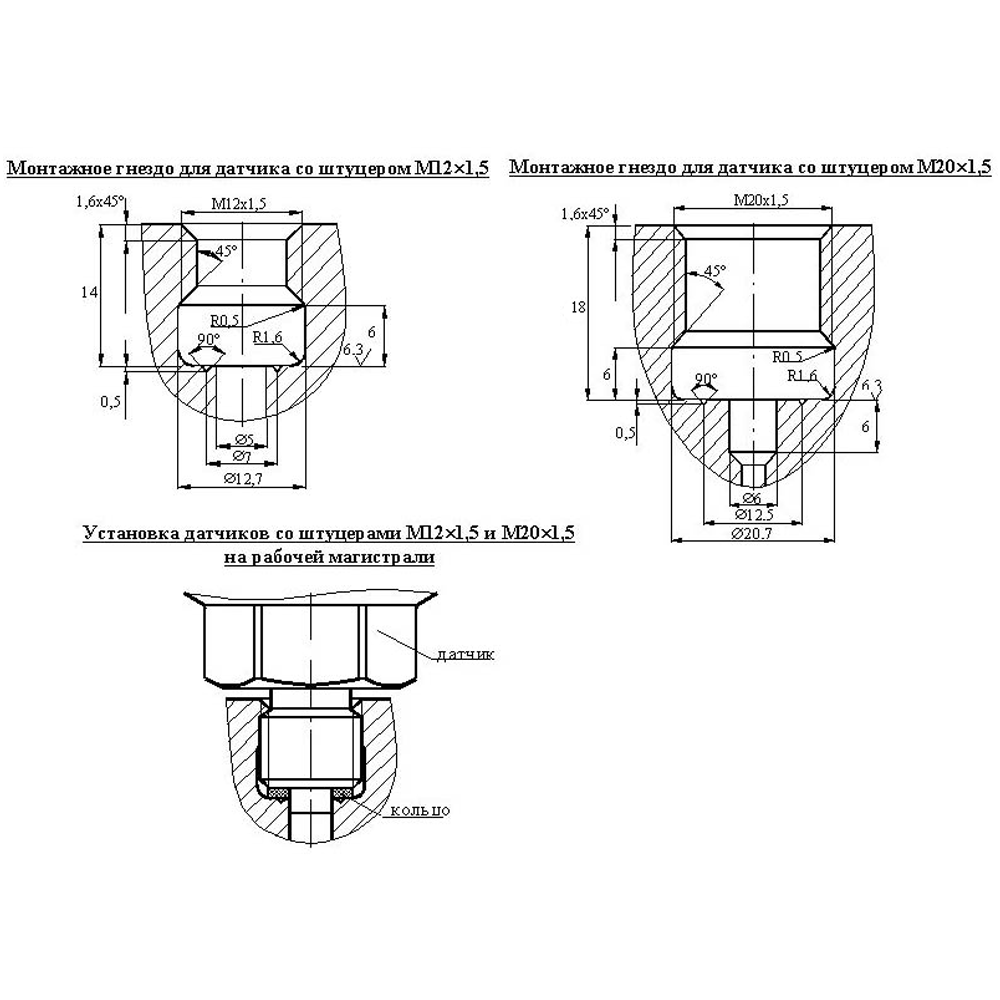

  • Кольцо (для датчиков с сальником, для датчиков со штуцером М12, для датчиков со штуцером М20 - только для МИДА-ДИ-12П-11, МИДА-ДИ-12П-11-В, МИДА-ДИ-12П-12, МИДА-ДИ-12П-12-В).

Дополнительная комплектация, опции

  • Гаситель пульсаций (демпфер) МИДА-ГП-501.
  • Хомут с винтом М3, гайкой М3, шайбой.
