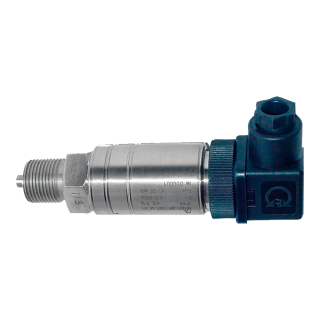

МИДА-ДИ-13П-М датчики избыточного давления без подстроечных резисторов нуля и диапазона

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: G1/2, М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Датчики давления МИДА-ДИ-13П-М предназначены для непрерывного преобразования значения избыточного давления (ДИ) жидкостей и газов в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА).

Преобразователи давления МИДА-ДИ-13П-М используются в системах контроля и управления давлением,на предприятия ЖКХ, в системах регулирования тепло- и водоснабжения.

Особенности МИДА-ДИ-13П-М:

  • Использование МИДА-ДИ-13П-М допускается только во взрывобезопасных условиях.
  • Для эксплуатации необходимы блоки питания, удовлетворяющими требованиям (например, МИДА-БП-104, МИДА-БП-106, МИДА-БП-109 и т.д.).
  • Материалы, из которых изготовлены датчики, устойчивы к маслам и моющим средствам.
  • Электрическое подключение по двухпроводной линии.

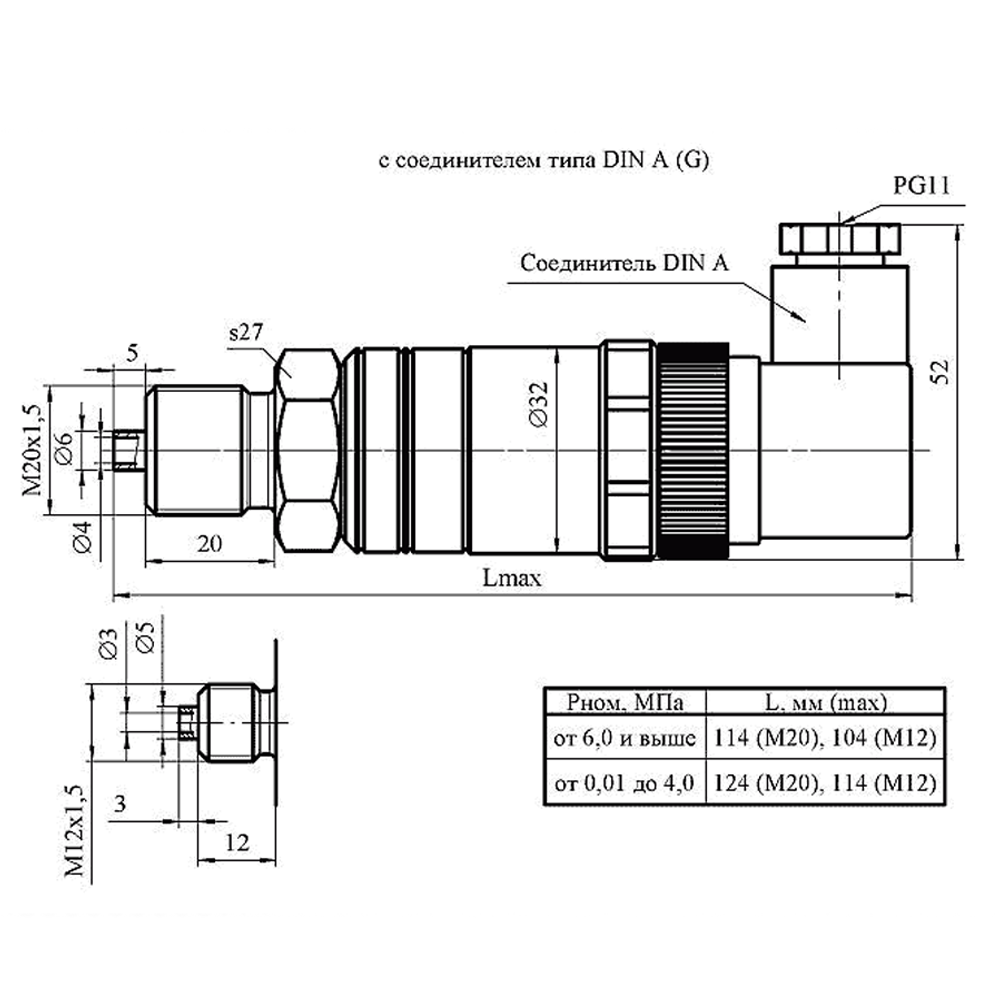

По конструкции МИДА-ДИ-13П-М представляет собой единый корпус, в котором находится первичный преобразователь (тензопреобразователь) и электронный блок (вторичный преобразователь).

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа
Основная погрешность ±0,25%; ±0,5%; ±1%
Допустимая перегрузка (Перегрузочное давление) до 1,5хВПИ, для ВПИ не более 25 МПа;

до 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды -40...+125°С (без замерзания измеряемой среды в приемной полости датчика)
Климатическое исполнение (диапазон рабочих температур) У2
Исполнение по степени защиты IP64, IP65
Тип электроподключения Сальник пластмассовый: прямой (ПП), угловой (УП); сальник металлический: прямой (ПМ), угловой (УМ); прямой под металлорукав (ПММ), угловой под металлорукав (УММ); разъём РСГ4ТВ (ПР), разъём 2РМТ22 (УР2), разъём 2РМТ14 (УР3), разъём 2РМГ14 (УР4), разъём 2Р
Вес Не более 0,5 кг

Структура обозначения, пример заказа

МИДА-ДИ-13П-М
У2
0,5
2,5 МПа
01
М20х1,5
ПМ

Тип подключения

Тип присоединительного штуцера (М20, М12, ОМ20, OG1/2, OG3/4)

Код выходного сигнала (линии): 01 - 4-20 мА (2-проводная)

Верхний предел измерения избыточного давления

Абсолютное значение предела допускаемой основной или суммарной погрешности

Обозначение климатического исполнения

Сокращенное наименование датчика

Стандартный комплект поставки

  • Датчик МИДА-ДИ-13П-М.
  • Руководство по эксплуатации.
  • Паспорт.
  • Свидетельство о поверке (допускаются отметки о поверке  в паспорте).
  • Кольцо паронитовое (прокладка).
  • Кольцо уплотнительное.
  • Соединитель типа DIN A (установлен на датчике).

Дополнительная комплектация, опции

  • Хомут с винтом М3, гайкой М3, шайбой.
  • Гаситель пульсаций (демпфер) МИДА-ГП-501.

Скачать документацию

МИДА-13П-М  датчики давления. Руководство по эксплуатации.



Чтобы правильно подобрать датчики давления МИДА-ДИ-13П-М, узнать стоимость МИДА-ДИ-13П-М или купить датчики
МИДА-ДИ-13П-М, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
