МИДА-ДИВ-13П-В датчики избыточного давления-разрежения высокоточные

Скачать PDF

Вид давления: Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

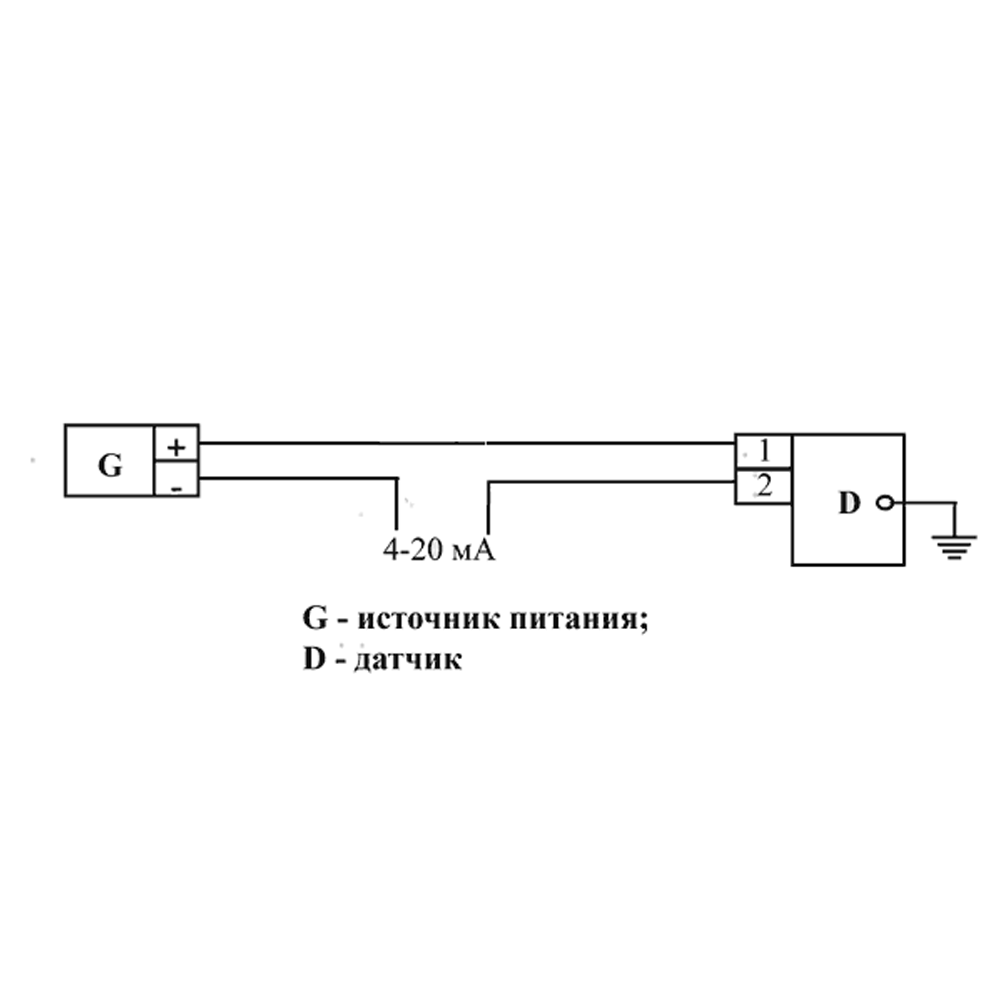

Выходной сигнал: Токовый 4-20 мА

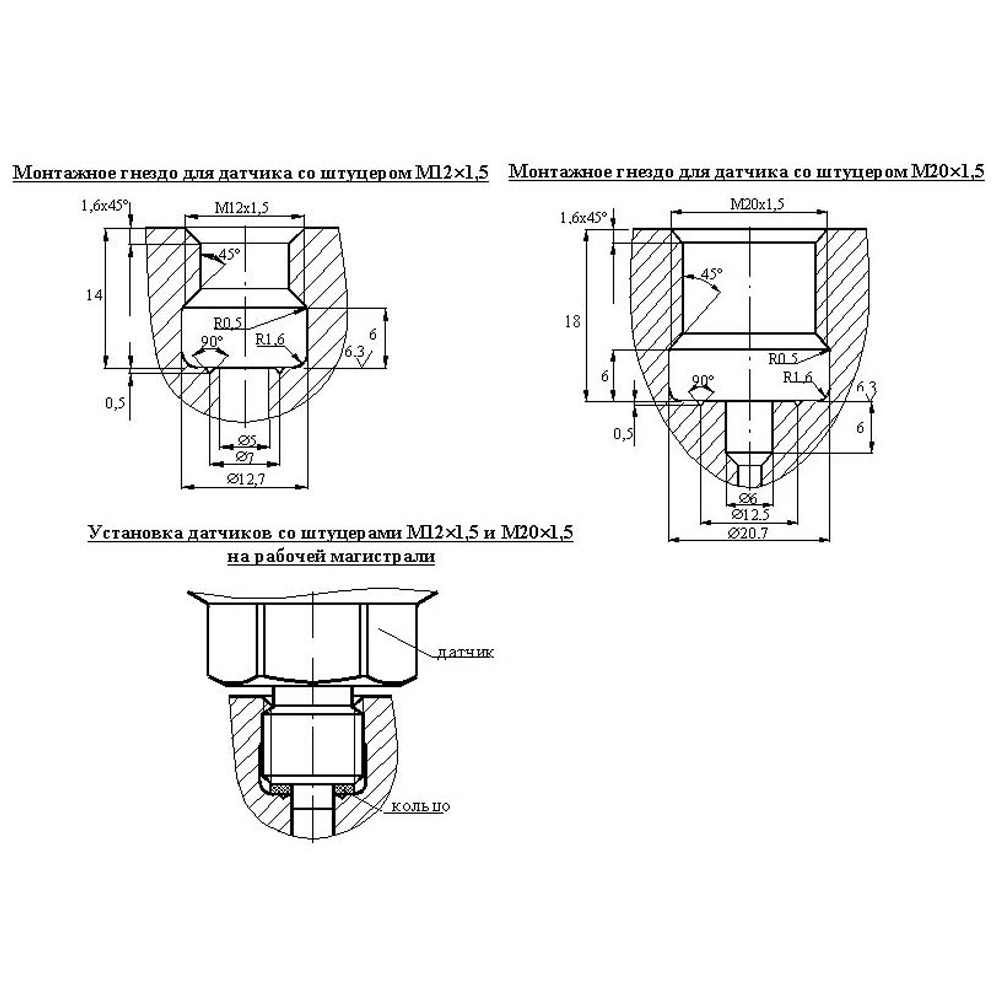

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Высокоточные датчики МИДА-ДИВ-13П-В предназначены для непрерывного преобразования значения избыточного давления-разрежения (ДИВ) жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы и коррозионностойкая сталь), вв унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) в системах контроля и управления давлением, в том числе в пищевой промышленности.

Особенности датчиков избыточного давления-разрежения МИДА-ДИВ-13П-В:

  • Алгоритмическая компенсация погрешностей в диапазоне рабочих температур.
  • Корректировка НУЛЯ производится с помощью переменных резисторов.

Преобразователь давления МИДА-ДИВ-13П-В применяется в общепромышленных системах контроля и регулирования, в т. ч. атомной электроэнергетики.

Технические характеристики

Диапазон измерений (Пределы уставок) -0,02...0,02 МПа; -0,03...0,03 МПа; -0,05...0,05 МПа; -0,1...0,06 МПа; -0,1...0,15 МПа; -0,1...0,3 МПа; -0,1...0,5 МПа; -0,1...0,9 МПа; -0,1...1,5 МПа; -0,1...2,4 МПа
Основная погрешность ±0,5%
Допустимая перегрузка (Перегрузочное давление) До 1,5хВПИ, для ВПИ не более 25 МПа, где ВПИ - верхний предел измерения избыточного давления
Температура контролируемой среды -40...+80 °С
Климатическое исполнение (диапазон рабочих температур) У2, УХЛ3.1
Исполнение по степени защиты IP65

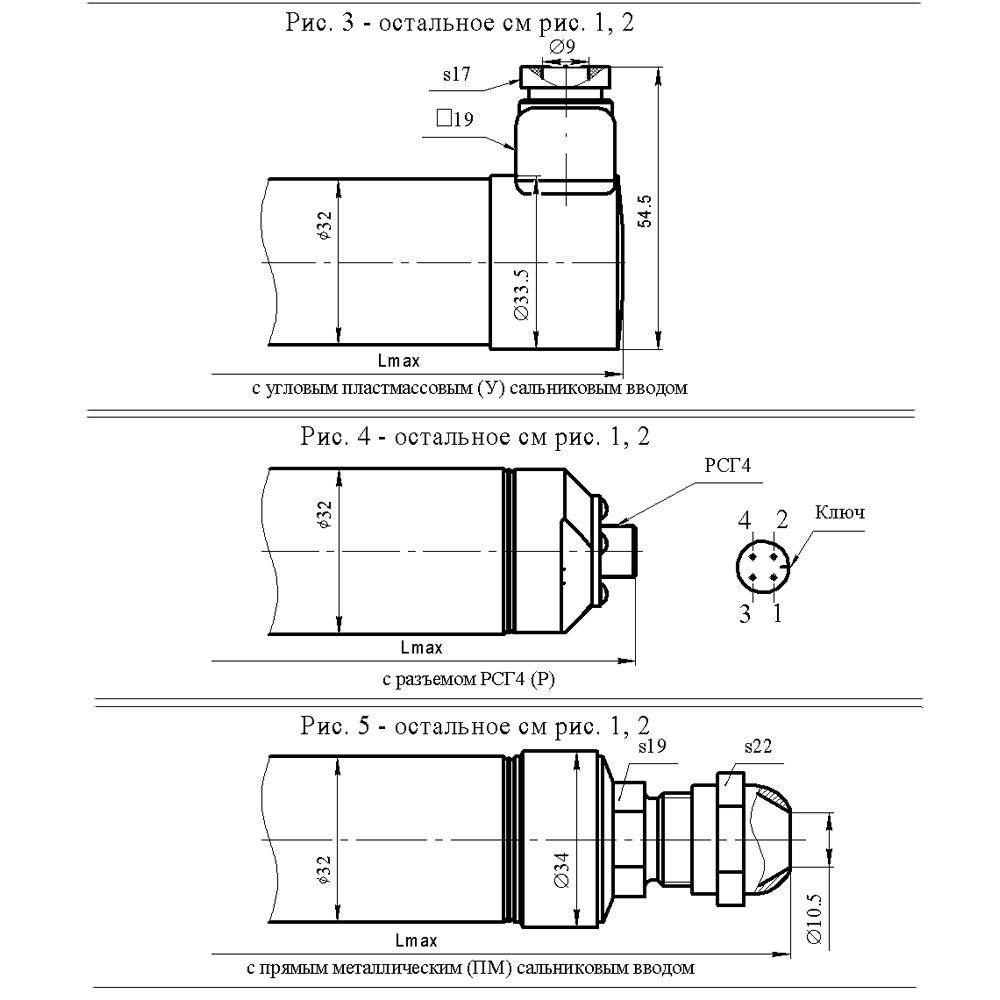

Тип электроподключения Сальник пластмассовый: прямой (ПП), угловой (УП); сальник металлический: прямой (ПМ), угловой (УМ); прямой под металлорукав (ПММ), угловой под металлорукав (УММ); разъём РСГ4ТВ (ПР), разъём 2РМТ22 (УР2), разъём 2РМТ14 (УР3), разъём 2РМГ14 (УР4), разъём 2Р
Вес Не более 0,5 кг

Структура обозначения, пример заказа

МИДА-ДИВ-13П-В
УХЛ3.1
0,5
0,05 МПа
М12х1,5
ПП

Тип подключения

Тип присоединительного штуцера

Верхний предел измерения избыточного давления

Абсолютное значение предела допускаемой основной или суммарной погрешности

Обозначение климатического исполнения

Сокращенное наименование датчика

Стандартный комплект поставки

  • Датчик давления МИДА-ДИВ-13П-В.
  • Руководство по эксплуатации.
  • Паспорт.
  • Свидетельство о поверке (допускаются отметки о поверке в паспорте).
  • Кольцо паронитовое (прокладка).
  • Кольцо (прокладка) с отверстием ∅8,5 (для датчиков с пластмассовым сальником П или У, кольцо с отверстием ∅6,5 установлено в сальник изготовителем).
  • Розетка РСГ4ТВ с кожухом.
  • Розетка 2РМТ22КПН4Г3В1В (для датчика с разъемом Р2, УР2,Р5, УР5).
  • Розетка 2РМТ14КПН4Г1В1В (для датчика с разъемом Р3, УР3,Р4, УР4).

Дополнительная комплектация, опции

  • Хомут с винтом М3, гайкой М3, шайбой.
  • Гаситель пульсаций (демпфер) МИДА-ГП-501.
