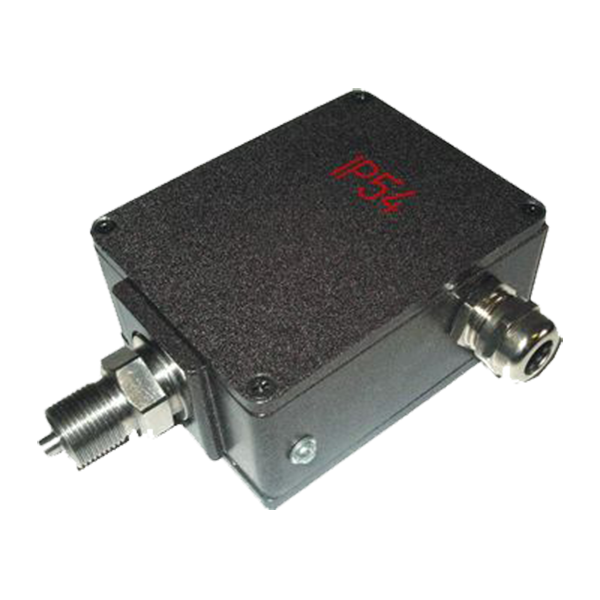

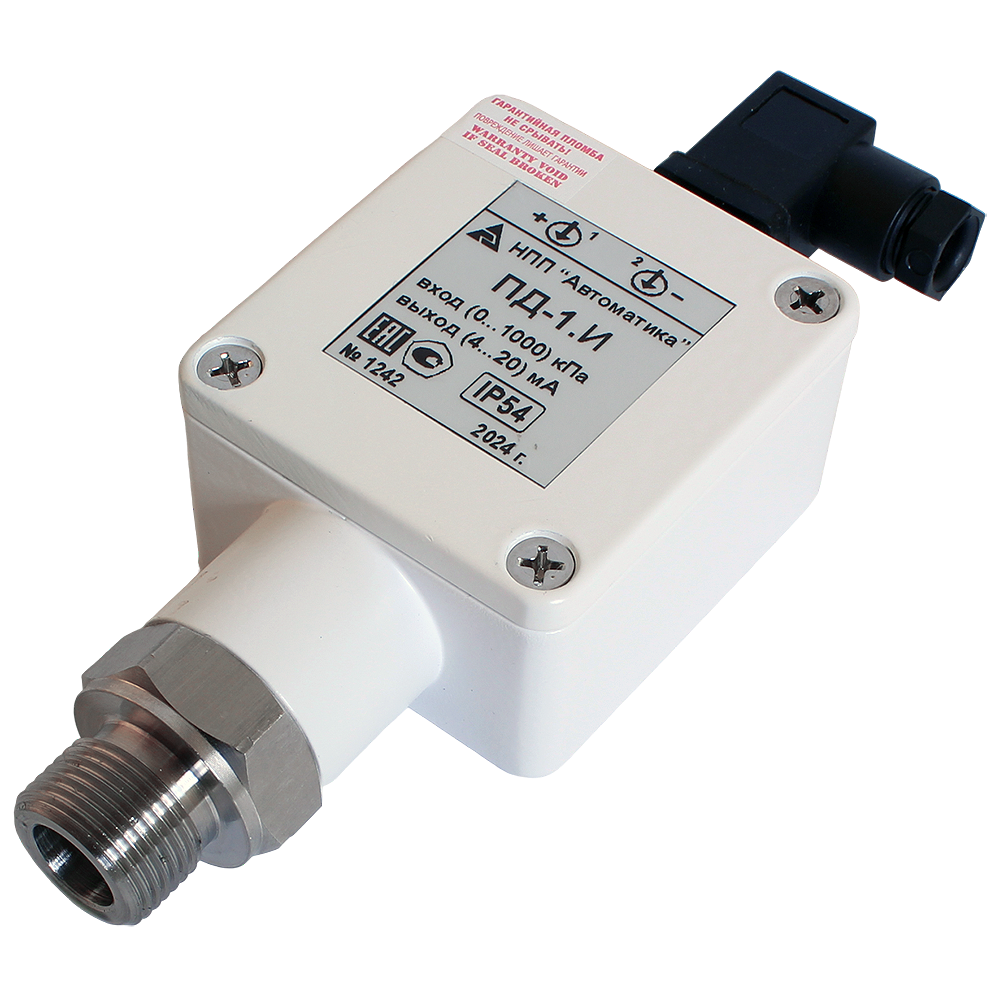

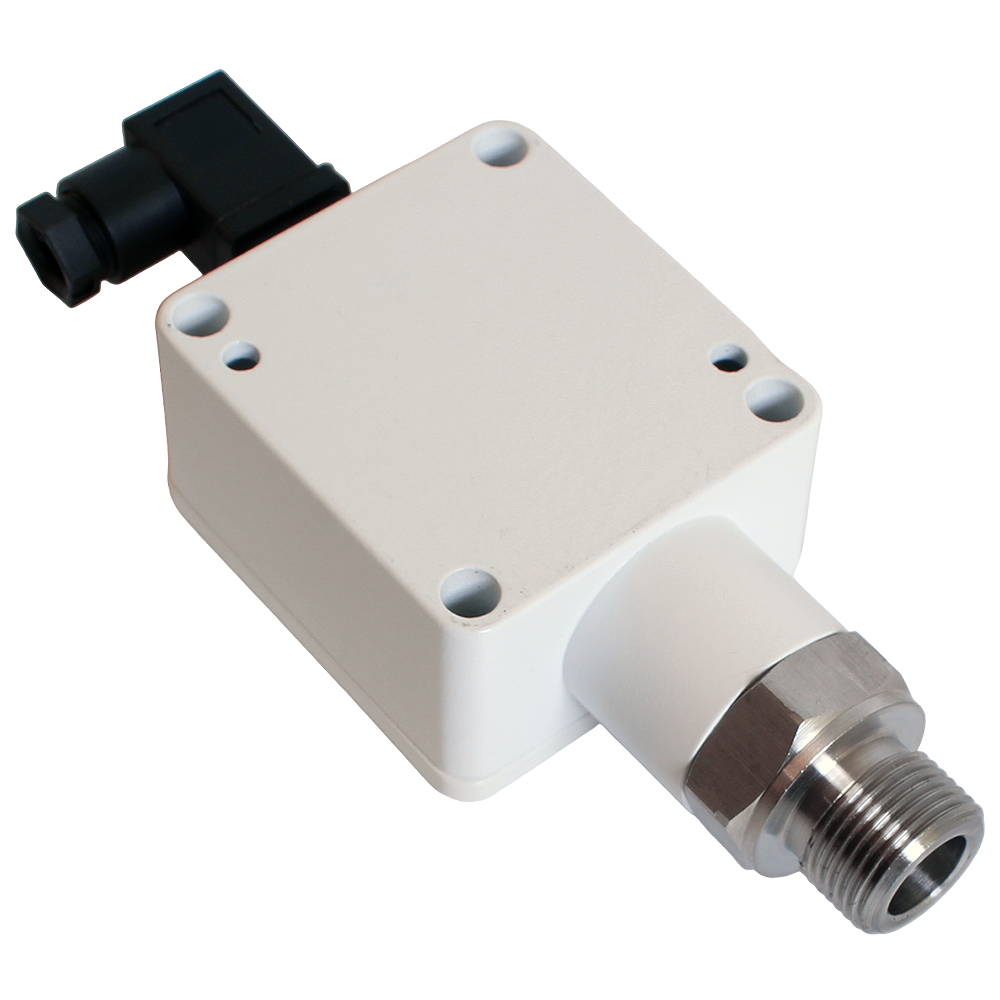

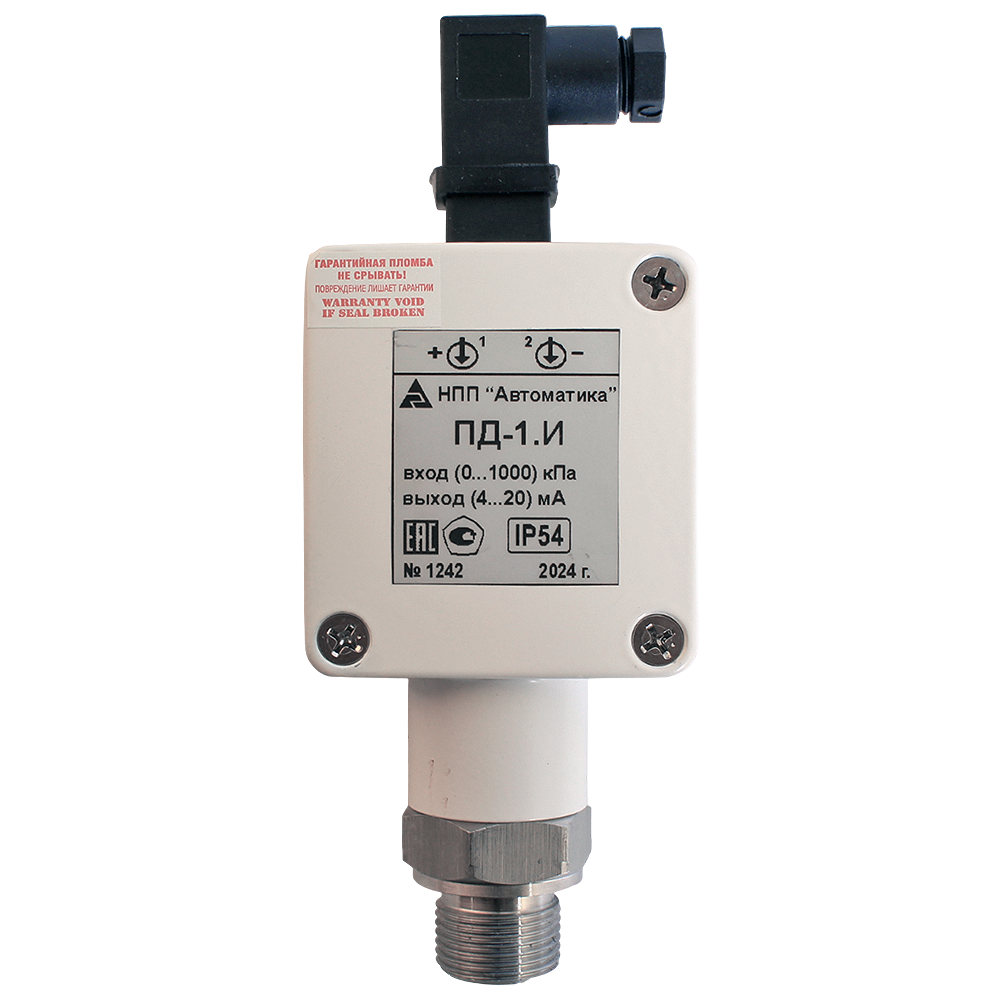

ПД-1 преобразователи давления

Скачать PDF

Вид давления: Избыточное давление, Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Пар

Выходной сигнал: Токовый 0-5 мА, Токовый 4-20 мА

Присоединение к процессу: М20х1,5, М30х2

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи ПД-1 позволяют быстро и точно измерять и преобразовывать избыточное давление или разрежение (вакуум) в унифицированный сигнал постоянного тока. Класс точности - 0,5.

Особенности преобразователей ПД-1:

  • Корпус преобразователей ПД-1 изготавливается из прочного алюминиевого сплава, имеет прямоугольную форму.
  • Преобразователи ПД-1 применяются для измерения давления газов и жидкостей. Благодаря материалам изготовления подходят для работы с агрессивными средами.
  • Устройства устойчивы к вибрациям и защищены от проникновения пыли и воды.
  • Преобразователи ПД-1 конструктивно состоят из корпуса с входным штуцером из нержавеющей стали и электронной платы.

Преобразователи ПД-1 применяются в автоматизированных системах управления, контроля и регулирования технологическими процессами. Используются в энергетике, химической, нефтехимической, газовой и других отраслях промышленности.

Технические характеристики

Диапазон измерений (Пределы уставок) -60...0 кПа; 0...+4000 кПа
Основная погрешность ±0,5%; ±1,0%
Температурная погрешность

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха в пределах эксплуатационных условий, на каждые 10°С, не превышает по выходному сигналу: ±0,5%

Допустимая перегрузка (Перегрузочное давление) Не более 125% от верхнего предела измерения
Температура контролируемой среды -25...+85°С
Материалы изготовления Корпус - дюралюминий с полимерным покрытием; штуцер - нержавеющая сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ3.1
Исполнение по степени защиты IP54
Питание = 24 В
Принцип действия Тензометрический
Габаритные размеры 164×58×35 мм
Вес 0,3 кг

Структура обозначения, пример заказа

ПД-1
.И1
.05

Тип выходного сигнала (05 - 0...5 мА; 42 - 4...20 мА)

Исполнение тензорезистивного датчика (И1 - полисиликоновый, И2 - керамический, И3 - мембранный из нерж. стали, В1 - полисиликоновый)

Наименование модели

Варианты исполнений

Вариант исполнения

Тип преобразуемого давления

Исполнение тензорезистивного датчика

Диапазон измерения, кПа*

Тип рабочей среды

Тип выходного сигнала

ПД-1.1И.42

Избыточное

полисиликоновый

0...4

0...40

0...100

0...160

0...250

неагрессивные газы

4...20 мА

ПД-1.1И.05

0...5 мА

ПД-1.2И.42

керамический

0...100

0...160

0...250

0...400

0...1000

0...1600

0...2500

0...4000

агрессивные жидкости, пары, газы

4...20 мА

ПД-1.2И.05

0...5 мА

ПД-1.3И.42

мембранный из нержавеющей стали

0...4

0...10

0…25

0…40

0…60

0…100

0...400

0...600

0...1000

0...1600

0...2500

0...4000

агрессивные жидкости, пульпы, пищевая, фармацевтическая промышленность

4...20 мА

ПД-1.3И.05

0...5 мА

ПД-1.1В.42

Давление-разрежение (вакуумное)

полисиликоновый

0…-4

0…-10

0…-16

0…-25

0…-40

0…-60

неагрессивные газы

4...20 мА

ПД-1.1В.05

0...5 мА

* По желанию Заказчика возможна поставка преобразователей с другими диапазонами измерения

Стандартный комплект поставки

  • Преобразователь давления ПД-1.
  • Паспорт.
  • Руководство по эксплуатации.
  • Методика поверки.

Скачать документацию

ПД-1 преобразователи давления (серия). Руководство эксплуатации.



Чтобы правильно подобрать преобразователи давления ПД-1, узнать стоимость ПД-1 или купить преобразователи ПД-1, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
